带摄像头的宠物喂食器的制作方法

本实用新型涉及一种宠物喂食器，尤其是指一种带摄像头的宠物喂食器。

背景技术：

随着人们生活水平的日益提高、城市化进程的快速发展以及城市家庭规模的缩小，宠物逐渐成为人们生活的一部分。现在许多上班族都有自己的宠物，但是主人上班工作时，宠物如何喂食成为一个问题，于是宠物智能喂食器应运而生。目前市面上这种宠物智能喂食器大多数都是通过设定时间来定时给宠物投放食物，这种设计不仅整体结构复杂，并且在主人回家后无法详细了解宠物的进食过程,使得每天投放食物量只能依经验进行投放，导致宠物是否吃饱难以控制，并且宠物的精神状态等也无法及时得知，因此，有必要提出一种新的技术方案来解决上述缺失。

技术实现要素：

本实用新型针对上述现有技术所存在不足，主要目的在于提供一种带摄像头的宠物喂食器，其不仅整体结构简单，喂食方便，还能够事后详细了解宠物进食过程，及时纠正喂养方式。

为实现上述之目的，本实用新型采取如下技术方案：

一种带摄像头的宠物智能喂食器，包括一底盒，该底盒具有复数个间隔的空腔，该空腔中放置一食物盘，对应每一个空腔设置有一盖子，该盖子一侧轴接于底盒上，并通过一马达驱动该盖子自动开闭，该盖子表面安装有一LCD显示屏，该盖子背面设置有一摄像头以及一感应开关，于底盒一侧设置有一USB接口，该空腔底部装设有一电路板，该电路板设有主控制器以及与主控制器连接的存储器、定时电路，该定时电路提供主控制器的定时信号，该马达、LCD显示屏、USB接口、摄像头以及感应开关分别与主控制器连接，由摄像头拍摄宠物进食过程并存储于存储器中，该USB接口是提供导出存储器中所存储的资料，该感应开关是侦测盖子开闭信号给主控制器，由主控制器控制摄像头工作。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，通过主控制器在不同时间段控制盖子开闭，使喂食更加方便，整体结构简单，并且通过摄像头拍摄宠物进食过程并记载在存储器中，待事后可导出相应拍摄视频来详细了解宠物当天的进食过程，便于及时纠正喂养方式。

附图说明

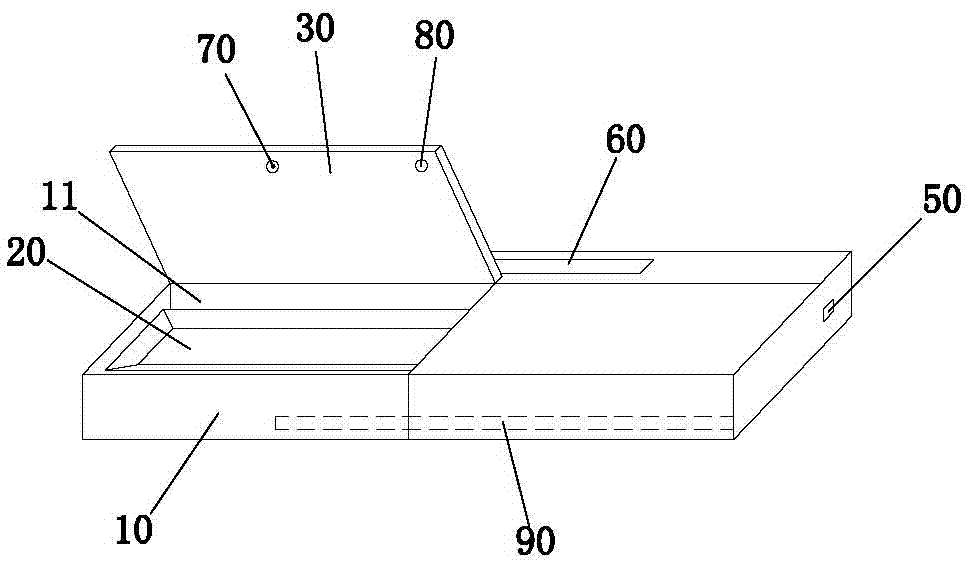

图1是本实用新型整体结构示意图；

图2是本实用新型电路板的电路原理示意图。

附图标号说明：

10、底盒 11、空腔

20、食物盘 30、盖子

40、马达 50、USB接口

60、LCD显示屏 70、摄像头

80、感应开关 90、电路板

91、主控制器 92、存储器

93、定时电路。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步描述。

请参阅图1、图2所示，一种带摄像头的宠物智能喂食器，包括一底盒10，该底盒10具有复数个间隔的空腔11，本实施例是二个空腔11，具体数量在此不加予限制。该空腔11中放置一食物盘20，对应每一个空腔11设置有一盖子30，该盖子30一侧轴接于底盒10上，并通过一马达40驱动该盖子30自动开闭，具体马达驱动结构可采用现有设计，在此不加予详述，并于底盒10一侧设置有一USB接口50。

该盖子30的表面31安装有一LCD显示屏60，该盖子30的背面32设置有一摄像头70以及一感应开关80，该空腔11底部装设有一电路板90，该电路板90设有主控制器91以及与主控制器91连接的存储器92、定时电路93，该定时电路93提供主控制器91的定时信号，该马达40、USB接口50、LCD显示屏60、摄像头70以及感应开关80分别与主控制器91连接，由摄像头70拍摄宠物进食过程并存储于存储器92中，该USB接口50是提供导出存储器70中所存储的资料，该感应开关80是侦测盖子30的开闭信号给主控制器91，由主控制器91控制摄像头70工作。

本实用新型喂食原理是：根据宠物每个时间段喂食量，对应在每一个食物盘20中投放适量的食物，并关闭盖子30，此时摄像头70处于关闭状态。同时通过定时电路63设定相应喂食时间，该主控制器61接受到时间信号后控制马达40打开其中一盖子30，使食物外露出来供宠物进食，此时对应盖子30上的感应开关80侦测到盖子30呈打开状态，主控制器91即启动摄像头70进行拍摄，并将拍摄到的视频存入存储器92中，待喂食完成后由马达40驱动盖子30关闭，摄像头70又处于关闭状态，以此循环，通过主控制器91在不同时间段依次控制对应的盖子30开闭，使喂食更加方便，整体结构简单，待主人回家时事后可导出相应拍摄视频来详细了解宠物当天的进食过程，便于及时纠正喂养方式。

以上所述，仅是本实用新型较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
