用于废弃矿区土壤环境治理工程的湿喷机的制作方法

本实用新型涉及绿化设备技术领域，尤其涉及了一种用于废弃矿区土壤环境治理工程的湿喷机。

背景技术：

随着社会经济的发展，绿化越来越重要。湿喷机是一种植被绿化的机械设备，主要用于高速公路(铁路)边坡绿化、边坡防护、山体治理、矿山复绿、荒漠治理、垃圾填埋处理等工程。现有的湿喷机还存在很多缺点，如土壤粉碎不彻底、拌料不充分，整个操作过程中过于依赖人工等。

技术实现要素：

本实用新型针对现有技术的缺点，提供了一种物料充分混合的湿喷机。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

用于废弃矿区土壤环境治理工程的湿喷机，包括机架、复合泵、分别与复合泵连接的搅拌机、空压机和喷管，搅拌机还连接有物料斗和粉碎机，搅拌机上侧设有开口，开口分别连接物料斗和粉碎机，搅拌机本体为横向设置的圆筒，搅拌机轴向中间设有搅拌杆，搅拌杆上设有三级搅拌叶，分别为第一搅拌叶、第二搅拌叶和第三搅拌叶，开口设在第一搅拌叶上侧，第三搅拌叶所在的侧壁设有物料出口，搅拌机侧壁还设有第一挡板和第二挡板，第一挡板和第二挡板设在第二搅拌叶和第三搅拌叶之间，机架上还设有伸缩臂，喷管连接在伸缩臂。

湿喷机适用于岩石、硬质土、沙质土、贫瘠地、酸性土壤、干旱地带、海岸提坝等植物生长困难的地方绿化喷播，用于高速公路边坡绿化、高速铁路边坡绿化、矿山复绿、生态恢复、荒漠治理等工程，还可用来灌溉、施肥、喷洒农药等日常护理及土壤改良工作，可一次性将种子、肥料、土壤改良剂、种子粘合剂、保湿剂、纤维覆盖材料、秸秆、黄壤土、红壤土、沙壤土、粘土、部分强分化石夹土等改良土壤有机混合，大比例，高浓度、特重浓度的将浆体材料均匀喷射。使用时把草种和肥料加入物料斗，把土壤加入粉碎机，再通入到搅拌机内通过搅拌机的搅拌混合均匀，再输入到复合泵，再通过复合泵的出口喷射出去，喷洒在绿化地上实现喷播。空压与复合泵连接为复合泵提供动力源。

搅拌机本体为横向设置的圆筒，避免了竖向搅拌时难以克服重力问题，如竖向搅拌时下侧的拌料一般较重，上侧拌料一般较轻。搅拌杆上设有三级搅拌叶，草种、肥料和粉碎后的土壤通入第一级搅拌系统内，搅拌过程中第一挡板为第一道屏障，防止搅拌不均匀时，拌料上侧较轻的先进去二级搅拌系统；第二挡板为第二道屏障，防止搅拌不均匀时，拌料下侧较重的先进去二级搅拌系统。经过充分搅拌的再依次进入第二级搅拌系统、第三级搅拌系统，从物流出口排出搅拌机。三级搅拌叶、及第一挡板和第二挡板保证了搅拌机充分混合草种、肥料和土壤，进而更好的对荒漠治理、生态恢复、矿山复绿。

喷管固定于伸缩臂，只需要对准需要喷播的土壤即可完成喷播，不需要工人一直拿着喷管。

作为优选，第一挡板和第二挡板均设有滤孔，第一挡板设在搅拌机上侧，第二挡板设在搅拌机下侧。

作为优选，第一挡板和第二挡板错开设置。

作为优选，喷管一端设有喷头，喷管还设有支管，支管连接试剂瓶，喷头固定于伸缩臂。

作为优选，搅拌机设有加水口。

作为优选，喷管为可伸缩管道。

作为优选，物料斗与搅拌机之间设有第一传送带。

作为优选，粉碎机与搅拌机之间设有第二传送带。

作为优选，机架下侧设有轮子。

作为优选，粉碎机包括上侧设有的第一粉碎室和下侧设有的第二粉碎室，第一粉碎室和第二粉碎室之间设有第一滤网，第二粉碎室室内下侧设有第二滤网，第二粉碎室下侧侧壁设有出口和循环管，出口设在第二滤网下侧，循环管设在第二滤网上侧，循环管连接第一粉碎室。粉碎机包括设有两个粉碎室，两个粉碎室之间设有第一滤网，使粉碎符合标准的通过滤网，第二粉碎室下侧设有第二滤网，符合标准的通过滤网从出口排出，不符合标准的通过循环管通入第一粉碎室继续粉碎，保障土壤能够充分粉碎，且保障了通入搅拌器中土壤的品质。

本实用新型与现有技术相比具有下列优点：使用时把土壤、草种和肥料直接加入到搅拌机的搅拌斗内通过搅拌机的搅拌混合均匀，再输入到复合泵，再通过复合泵的出口喷射出去，喷洒在绿化地上实现喷播。空压与复合泵连接为复合泵提供动力源。

搅拌机本体为横向设置的圆筒，避免了竖向搅拌时难以克服重力问题，如竖向搅拌时下侧的拌料一般较重，上侧拌料一般较轻。搅拌杆上设有三级搅拌叶，草种、肥料和粉碎后的土壤通入第一级搅拌系统内，搅拌过程中第一挡板为第一道屏障，防止搅拌不均匀时，拌料上侧较轻的先进去二级搅拌系统；第二挡板为第二道屏障，防止搅拌不均匀时，拌料下侧较重的先进去二级搅拌系统。经过充分搅拌的再依次进入第二级搅拌系统、第三级搅拌系统，从物流出口排出搅拌机。三级搅拌叶、及第一挡板和第二挡板保证了搅拌机充分混合草种、肥料和土壤，进而更好的对荒漠治理、生态恢复、矿山复绿。

喷管固定于伸缩臂，只需要对准需要喷播的土壤即可完成喷播，不需要工人一直拿着喷管。

附图说明

图1是本实用新型的结构示意图。

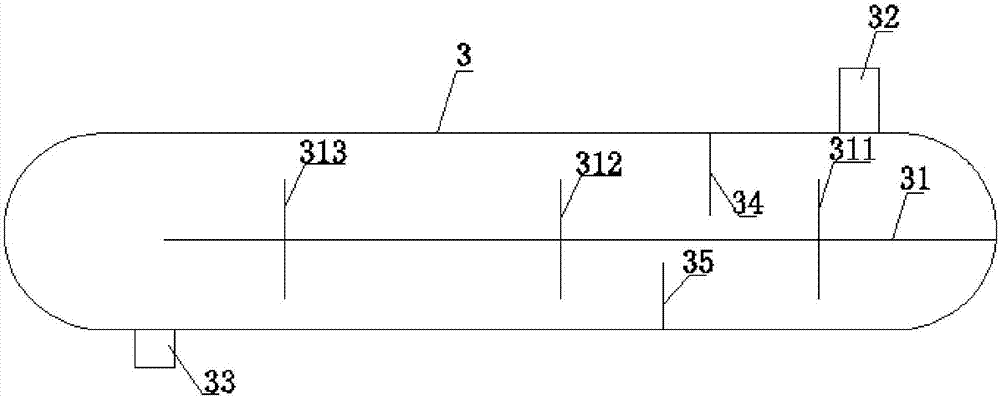

图2是搅拌机的结构示意图。

图3是粉碎机的结构示意图。

图4是伸缩臂的位置示意图。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例1

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3上侧设有开口32，开口32分别连接物料斗6 和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆 31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板34和第二挡板35设在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。

实施例2

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，一种物料充分混合的湿喷机，如图1-3所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3 上侧设有开口32，开口32分别连接物料斗6和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶311上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板34和第二挡板35设在第二搅拌叶 312和第三搅拌叶313之间，第一挡板34和第二挡板35均设有滤孔，第一挡板 34设在搅拌机3上侧，第二挡板35设在搅拌机3下侧，机架1上还设有伸缩臂 8，喷管5连接在伸缩臂8。

实施例3

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3上侧设有开口32，开口32分别连接物料斗6 和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆 31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板和第二挡板设在第二搅拌叶312和第三搅拌叶313之间，第一挡板34和第二挡板35 错开设置，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。

实施例4

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3上侧设有开口32，开口32分别连接物料斗6 和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板和第二挡板设在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8，喷管5一端设有喷头51，喷管5还设有支管52，支管 52连接试剂瓶9，喷头51固定于伸缩臂8。

实施例5

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3设有加水口，搅拌机3上侧设有开口32，开口32分别连接物料斗6和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机 3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶311上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板34和第二挡板35在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。

实施例6

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，喷管5为可伸缩管道，搅拌机3还连接有物料斗6和粉碎机7，搅拌机3上侧设有开口32，开口32分别连接物料斗6和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机 3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶311上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板34和第二挡板35设在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。

实施例7

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，物料斗6与搅拌机3之间设有第一传送带61，粉碎机7 与搅拌机3之间设有第二传送带77，搅拌机3上侧设有开口32，开口32分别连接物料斗6和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板和第二挡板设在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。机架1下侧设有轮子10。

实施例8

用于废弃矿区土壤环境治理工程的湿喷机，如图1-4所示，包括机架1、复合泵2、分别与复合泵2连接的搅拌机3、空压机4和喷管5，搅拌机3还连接有物料斗6和粉碎机7，粉碎机7包括上侧设有的第一粉碎室71和下侧设有的第二粉碎室72，第一粉碎室71和第二粉碎室72之间设有第一滤网73，第二粉碎室72室内下侧设有第二滤网74，第二粉碎室72下侧侧壁设有出口75和循环管76，出口75设在第二滤网74下侧，循环管76设在第二滤网74上侧，循环管76连接第一粉碎室71，搅拌机3上侧设有开口32，开口32分别连接物料斗 6和粉碎机7，搅拌机3本体为横向设置的圆筒，搅拌机3轴向中间设有搅拌杆31，搅拌杆31上设有三级搅拌叶，分别为第一搅拌叶311、第二搅拌叶312和第三搅拌叶313，开口32设在第一搅拌叶上侧，第三搅拌叶313所在的侧壁设有物料出口33，搅拌机侧壁还设有第一挡板34和第二挡板35，第一挡板和第二挡板设在第二搅拌叶312和第三搅拌叶313之间，机架1上还设有伸缩臂8，喷管5连接在伸缩臂8。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
