一种大棚外遮阳系统组装的拉幕支撑滚轮的制作方法

本实用新型属于大棚遮阳系统组装配件应用技术领域，具体涉及一种大棚外遮阳系统组装的拉幕支撑滚轮，适用于依据需要对大棚的外遮阳幕布结构进行精准、稳定的移动控制。

背景技术：

随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果，我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果，大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。当前大棚已用于盆花及切花栽培；果树生产用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林业生产用于林木育苗、观赏树木的培养等；养殖业用于养蚕、养鸡、养牛、养猪、鱼及鱼苗等。

大棚分为蔬菜大棚、塑料大棚、透光塑料大棚、温室大棚、阳光板大棚、智能大棚、单栋温室、连栋温室、单屋面温室、双屋面温室、加温温室、不加温温室等等。对比如下，普通大棚：成本低、构造简单，但是可添加设备少；温室大棚：成本高于普通大棚，构造复杂、可以安装一定的设备；智能大棚：成本高，构造复杂、比较设备齐全。

温室大棚在组装作业中，通常会装配外遮阳系统如幕布组件等，用于调整、控制大棚内部的温湿度、所培育植物的光合作业控制等，拉幕支撑滚轮是外遮阳系统幕布调整的主要部件，其在装配中通过连接部件进行连接，进而实现幕布的调整如升/降或平行移动，而现有传统结构的拉幕支撑滚轮，其结构复杂、安装拆卸使用不便捷，同时其长期使用后易出现断裂和变形等现象，影响其组装后调整、移动使用的安全性和使用寿命等，已不能满足现大棚幕布调整如升/降或平行移动的装配使用需求，而这是当前所亟待解决的。

因此，基于上述问题，本实用新型提供一种大棚外遮阳系统组装的拉幕支撑滚轮。

技术实现要素：

实用新型目的：本实用新型的目的是提供一种大棚外遮阳系统组装的拉幕支撑滚轮，其设计结构合理，一体成型的正方形底板、半圆形定位耳板、耳板定位孔、第一支撑板、第二支撑板、支撑板定位孔和第一定位杆、第二定位杆、第一凹形橡胶滚轮、第二凹形橡胶滚轮相配合使用，其安装、拆卸使用便捷，且具有耐腐蚀、耐高温等性能优、使用寿命长，限位套保证能进行精准的控制，同时整体结构组装后无断裂和变形的现象，无需常检修，提高了大棚外遮阳幕布升/降或平行移动的安全性，适用范围广。

技术方案：本实用新型提供一种大棚外遮阳系统组装的拉幕支撑滚轮，包括正方形底板，及设置在正方形底板上的半圆形定位耳板，及设置在半圆形定位耳板上的耳板定位孔，及对称设置在正方形底板上的第一支撑板、第二支撑板，及分别均匀设置在第一支撑板、第二支撑板上的若干个支撑板定位孔，及通过支撑板定位孔设置在第一支撑板、第二支撑板上的第一定位杆，及设置在第一定位杆上的第一凹形橡胶滚轮，其中，正方形底板上设置第一支撑板、第二支撑板的一端设置为开口结构；所述正方形底板、半圆形定位耳板、耳板定位孔、第一支撑板、第二支撑板和支撑板定位孔为一体成型的不锈钢结构。

本技术方案的，所述大棚外遮阳系统组装的拉幕支撑滚轮，还包括通过支撑板定位孔设置在第一支撑板、第二支撑板上的第二定位杆，及设置在第二定位杆上的第二凹形橡胶滚轮。

本技术方案的，所述大棚外遮阳系统组装的拉幕支撑滚轮，还包括分别设置在第一凹形橡胶滚轮、第二凹形橡胶滚轮两侧的限位套。

与现有技术相比，本实用新型的一种大棚外遮阳系统组装的拉幕支撑滚轮的有益效果在于：其设计结构合理，一体成型的正方形底板、半圆形定位耳板、耳板定位孔、第一支撑板、第二支撑板、支撑板定位孔和第一定位杆、第二定位杆、第一凹形橡胶滚轮、第二凹形橡胶滚轮相配合使用，其安装、拆卸使用便捷，且具有耐腐蚀、耐高温等性能优、使用寿命长，限位套保证能进行精准的控制，同时整体结构组装后无断裂和变形的现象，无需常检修，提高了大棚外遮阳幕布升/降或平行移动的安全性，适用范围广。

附图说明

图1是本实用新型的一种大棚外遮阳系统组装的拉幕支撑滚轮的俯视结构示意图；

图2是本实用新型的一种大棚外遮阳系统组装的拉幕支撑滚轮的主视结构示意图；

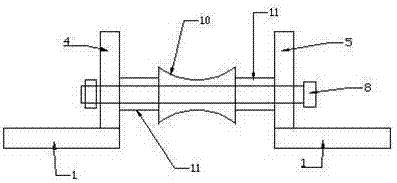

图3是本实用新型的一种大棚外遮阳系统组装的拉幕支撑滚轮的左视或右视部分结构示意图

其中，图中序号标注如下：1-正方形底板、2-半圆形定位耳板、3-耳板定位孔、4-第一支撑板、5-第二支撑板、6-支撑板定位孔、7-第一定位杆、8-第二定位杆、9-第一凹形橡胶滚轮、10-第二凹形橡胶滚轮、11-限位套。

具体实施方式

下面结合附图和具体实施例，进一步阐明本实用新型。

如图1、图2和图3所示的一种大棚外遮阳系统组装的拉幕支撑滚轮，包括正方形底板1，及设置在正方形底板1上的半圆形定位耳板2，及设置在半圆形定位耳板2上的耳板定位孔3，及对称设置在正方形底板1上的第一支撑板4、第二支撑板5，及分别均匀设置在第一支撑板4、第二支撑板5上的若干个支撑板定位孔6，及通过支撑板定位孔6设置在第一支撑板4、第二支撑板5上的第一定位杆7，及设置在第一定位杆7上的第一凹形橡胶滚轮9，其中，正方形底板1上设置第一支撑板4、第二支撑板5的一端设置为开口结构；正方形底板1、半圆形定位耳板2、耳板定位孔3、第一支撑板4、第二支撑板5和支撑板定位孔6为一体成型的不锈钢结构，其韧性强、寿命长。

进一步优选的，大棚外遮阳系统组装的拉幕支撑滚轮，还包括通过支撑板定位孔6设置在第一支撑板4、第二支撑板5上的第二定位杆8，及设置在第二定位杆8上的第二凹形橡胶滚轮10，使用时，将支撑杆卡入第一凹形橡胶滚轮9、第二凹形橡胶滚轮10所构成腔体内，进行滑动的精准调节目的，同时，安装时也可通过支撑板定位孔6对第一定位杆7或第二定位杆8的位置进行调整，提高整体结构的实用性；及大棚外遮阳系统组装的拉幕支撑滚轮，还包括分别设置在第一凹形橡胶滚轮9、第二凹形橡胶滚轮10两侧的限位套11，保证调整作业时无左右晃动的现象，提高调整作业精准性且无卡塞现象，实现精准、高效的外遮阳幕布的控制作业。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
