一种钢索拉幕双眼换向轮的制作方法

本实用新型属于大棚遮阳系统遮阳网组装配件应用技术领域，具体涉及一种钢索拉幕双眼换向轮，适用于依据需要对大棚的外遮阳遮阳网进行精准、稳定的安装。

背景技术：

随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果，我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果，大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。当前大棚已用于盆花及切花栽培；果树生产用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林业生产用于林木育苗、观赏树木的培养等；养殖业用于养蚕、养鸡、养牛、养猪、鱼及鱼苗等。

大棚分为蔬菜大棚、塑料大棚、透光塑料大棚、温室大棚、阳光板大棚、智能大棚、单栋温室、连栋温室、单屋面温室、双屋面温室、加温温室、不加温温室等等。对比如下，普通大棚：成本低、构造简单，但是可添加设备少；温室大棚：成本高于普通大棚，构造复杂、可以安装一定的设备；智能大棚：成本高，构造复杂、比较设备齐全。

遮阳幕布和遮阳网的使用功能与作用大致相同，是一种农、渔、牧业、防风、盖土等专用的保护覆盖材料，夏季覆盖后起到一种挡光、挡雨、保湿、降温的作用，冬春季覆盖后还有一定的保温增湿作用，也具有较强的防紫外线作业等。温室大棚在组装作业中，通常会装配遮阳幕布，用于调整、控制大棚内部的温湿度、所培育植物的光合作业控制和防紫外线作用等，遮阳幕布在组装时为了保证安装的稳定性和紧固性，需要通过钢丝绳与大棚框架进行稳固的装配，而现有传统结构的钢丝绳安装换向轮调整连接结构，其结构复杂、安装拆卸使用不便捷，同时其长期使用后易出现断裂和不便调节的现象，影响其组装后调整、移动使用的安全性和使用寿命等，已不能满足现大棚遮阳幕布钢丝绳的调整或装配使用需求，而这是当前所亟待解决的。

因此，基于上述问题，本实用新型提供一种钢索拉幕双眼换向轮。

技术实现要素：

实用新型目的：本实用新型的目的是提供一种钢索拉幕双眼换向轮，其设计结构合理的定位板、第一换向轮定位耳板、第二换向轮定位耳板、第一定位耳板、第二定位耳板和轴承、定位杆、换向轮等相配合使用，其安装、拆卸使用便捷，且具有耐腐蚀、耐高温等性能优、使用寿命长，轴承保证能换向调整的精准性、便捷性，同时整体结构与钢丝绳组装使用后无断裂的现象，无需常检修，提高了大棚遮阳幕布控制的安全性，适用范围广。

技术方案：本实用新型提供一种钢索拉幕双眼换向轮，包括定位板，及设置在定位板两侧的第一换向轮定位耳板、第二换向轮定位耳板，及设置在定位板两端的第一定位耳板、第二定位耳板，及设置在定位板上的一组定位孔，及分别设置在第一定位耳板、第二定位耳板上的腰形定位槽孔，及分别设置在第一换向轮定位耳板、第二换向轮定位耳板上的一组轴承，及贯穿轴承且两端分别凸出第一换向轮定位耳板、第二换向轮定位耳板的定位杆，及设置在定位杆上的定位套，及设置在定位套上的换向轮，其中，第一换向轮定位耳板、第二换向轮定位耳板与定位板之间为活动连接。

本技术方案的，所述设置在定位套上的换向轮至少设置三个。

本技术方案的，所述定位套与换向轮为一体成型的不锈钢结构。

与现有技术相比，本实用新型的一种钢索拉幕双眼换向轮的有益效果在于：其设计结构合理的定位板、第一换向轮定位耳板、第二换向轮定位耳板、第一定位耳板、第二定位耳板和轴承、定位杆、换向轮等相配合使用，其安装、拆卸使用便捷，且具有耐腐蚀、耐高温等性能优、使用寿命长，轴承保证能换向调整的精准性、便捷性，同时整体结构与钢丝绳组装使用后无断裂的现象，无需常检修，提高了大棚遮阳幕布控制的安全性，适用范围广。

附图说明

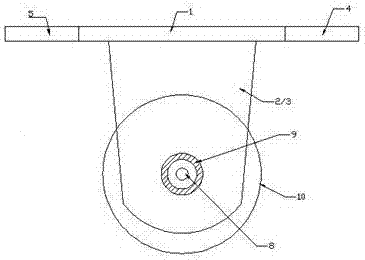

图1是本实用新型的一种钢索拉幕双眼换向轮的俯视结构示意图；

图2是本实用新型的一种钢索拉幕双眼换向轮的侧视结构示意图；

图3是本实用新型的一种钢索拉幕双眼换向轮的主视结构示意图；

其中，图中序号标注如下：1-定位板、2-第一换向轮定位耳板、3-第二换向轮定位耳板、4-第一定位耳板、5-第二定位耳板、6-定位孔、7-腰形定位槽孔、8-定位杆、9-轴承、10-换向轮、11-定位套。

具体实施方式

下面结合附图和具体实施例，进一步阐明本实用新型。

如图1、图2和图3所示的一种钢索拉幕双眼换向轮，包括定位板1，及设置在定位板1两侧的第一换向轮定位耳板2、第二换向轮定位耳板3，及设置在定位板1两端的第一定位耳板4、第二定位耳板5，及设置在定位板1上的一组定位孔6，及分别设置在第一定位耳板4、第二定位耳板5上的腰形定位槽孔7，及分别设置在第一换向轮定位耳板2、第二换向轮定位耳板3上的一组轴承9，及贯穿轴承9且两端分别凸出第一换向轮定位耳板2、第二换向轮定位耳板3的定位杆8，及设置在定位杆8上的定位套11，及设置在定位套11上的换向轮10，其中，第一换向轮定位耳板2、第二换向轮定位耳板3与定位板1之间为活动连接。

进一步优选的，设置在定位套11上的换向轮10至少设置三个，能同步实现多个钢丝绳进行稳定、精准的换向、调整作业；及定位套11与换向轮10为一体成型的不锈钢结构，其韧性强、且耐磨耐腐蚀，寿命长。

具体为，首先将定位杆8、轴承9、换向轮10、定位套11依次与第一换向轮定位耳板2、第二换向轮定位耳板3进行组装，再将待调整换向的钢丝绳与换向轮10进行连接，最后将第一换向轮定位耳板2、第二换向轮定位耳板3的另一端与定位板1进行紧固即可，使用时，通过定位板1、第一换向轮定位耳板2、第二换向轮定位耳板3上的一组定位孔6、腰形定位槽孔7与大棚框架固定部件进行定位。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
