一种园林绿化树木支撑架的制作方法

本实用新型涉及支撑架技术领域，具体为一种园林绿化树木支撑架。

背景技术：

园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石和理水）种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林包括庭园、宅园、小游园、花园、公园、植物园和动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。在园林绿化中种植了树木，在园林绿化树木的种植中用到了支撑架，现如今的园林绿化树木支撑架支撑不牢固，树木支撑架对树木的支撑不稳定，且操作过程繁琐，使用不方便，实用性不强。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种园林绿化树木支撑架，解决了园林绿化树木支撑架支撑不牢固，对树木的支撑不稳定，操作过程繁琐和实用性不强的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种园林绿化树木支撑架，包括套板，所述套板的底部固定安装有插杆，所述插杆的一侧固定安装有夹紧板，所述夹紧板包括固定板，所述固定板的一端与插杆的一侧固定连接，所述固定板的外部套接有调节板，所述调节板上螺纹连接有穿过固定板的固定螺丝，所述调节板的一端固定安装有夹块。

优选的，所述插杆的数量设置有两根，两根插杆分别固定安装在套板底部的两端。

优选的，所述固定板位于调节板内腔中一端的顶部和底部均活动连接有滑轮，所述调节板内腔的顶部和底部均开设有与滑轮配合使用的滑轨。

优选的，所述套板由左板块和右板块构成，左板块和右板块通过连接块固定连接，所述连接块上螺纹连接有旋紧螺丝。

优选的，所述夹块设置为凹形结构，所述夹块的凹槽处设置有软垫。

（三）有益效果

本实用新型提供了一种园林绿化树木支撑架。具备以下有益效果：

1、该园林绿化树木支撑架，通过套板、插杆、夹紧板、固定板、调节板、固定螺丝、连接块、旋紧螺丝、夹块、软垫和滑轮的配合使用，达到了园林绿化树木支撑架支撑牢固、稳定性强的特点，且操作过程简便，使用方便，实用性强。

2、该园林绿化树木支撑架，结构紧凑，设计合理，便于推广使用。

附图说明

图1为本实用新型结构示意图；

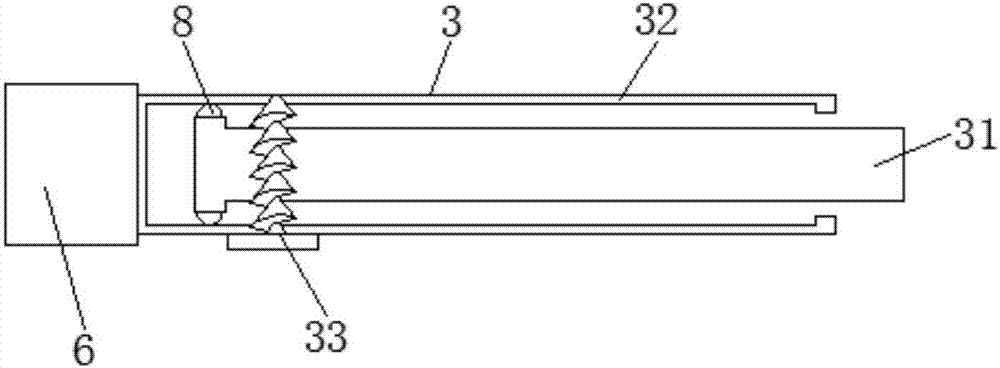

图2为本实用新型夹紧板的结构剖面图；

图3为本实用新型结构俯视图。

图中：1套板、2插杆、3夹紧板、31固定板、32调节板、33固定螺丝、4连接块、5旋紧螺丝、6夹块、7软垫、8滑轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种园林绿化树木支撑架，包括套板1，套板1的底部固定安装有插杆2，通过插杆2的设置，工作者可将插杆2插入地下的泥土中，套板1由左板块和右板块构成，左板块和右板块通过连接块4固定连接，连接块4上螺纹连接有旋紧螺丝5，通过左板块、右板块、连接块4和旋紧螺丝5的设置，达到了便于拆卸，便于安装的效果，插杆2的数量设置有两根，两根插杆2分别固定安装在套板1底部的两端，插杆2的一侧固定安装有夹紧板3，夹紧板3包括固定板31，固定板31的一端与插杆2的一侧固定连接，固定板31的外部套接有调节板32，固定板31位于调节板32内腔中一端的顶部和底部均活动连接有滑轮8，调节板32内腔的顶部和底部均开设有与滑轮8配合使用的滑轨，通过滑轮8的设置，滑轮8方便了调节板32在固定板31上滑动，滑轨的开设方便了滑轮8的移动，调节板32上螺纹连接有穿过固定板31的固定螺丝33，通过固定板31、调节板32和固定螺丝33的配合使用，达到了伸缩和夹紧的效果，且结构紧凑，使用方便，调节板32的一端固定安装有夹块6，夹块6设置为凹形结构，凹形结构方便了对竖杆的夹紧，夹块6的凹槽处设置有软垫7，通过软垫7的设置，软垫7对竖杆起到了保护的作用，通过套板1、插杆2、夹紧板3、固定板31、调节板32、固定螺丝33、连接块4、旋紧螺丝5、夹块6、软垫7和滑轮8的配合使用，达到了园林绿化树木支撑架支撑牢固、稳定性强的特点，且操作过程简便，使用方便，实用性强。

综上可得，该园林绿化树木支撑架，通过套板1、插杆2、夹紧板3、固定板31、调节板32、固定螺丝33、连接块4、旋紧螺丝5、夹块6、软垫7和滑轮8的配合使用，达到了园林绿化树木支撑架支撑牢固、稳定性强的特点，且操作过程简便，使用方便，实用性强。

另外，该园林绿化树木支撑架，结构紧凑，设计合理，便于推广使用。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定，需要说明的是，该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
