一种棉花种植打孔器的制作方法

本实用新型涉及农用工具技术领域，具体为一种棉花种植打孔器。

背景技术：

棉花是我们常见的一种农作物，在种植的时候需要打孔种植，人们经常会先挖出一个个的坑出来，然后在将种子放到坑里面掩埋，这样操作非常麻烦，影响工作效率，例如专利号为201320508540.1的专利，包括车架，车架后侧通过支撑杆连接有滚轮，车架前端通过支撑架连接有犁壁，车架中段侧部安装有转盘，转盘中心位于车架表面，滚轮偏心轴上安装有活动杆，活动杆尾端连接转盘表面侧部，该专利虽然一定程度的实用方便，但不能调节打孔的深度和打孔的间距。

技术实现要素：

本实用新型的目的在于提供一种棉花种植打孔器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种棉花种植打孔器，包括滚轮，所述滚轮的内腔设有第一转杆，所述第一转杆与滚轮的连接处安装有第一轴承，所述第一转杆的外侧安装有端盖，所述第一转杆的外壁套接有转动套，所述转动套的顶端安装有推杆，所述第一转杆的内侧设有安装座，所述安装座的内侧安装有固定板，所述固定板的内侧安装有转动辊，所述转动辊通过第二转杆与固定板相连，所述第二转杆的左右两端均螺纹连接有第一螺母，所述第二转杆与转动辊的连接处安装有第二轴承，所述转动辊的左右两侧均安装有限位板，所述固定板的正面左侧设有第一滑槽，所述转动辊正面圆周均设有第二滑槽，所述转动辊的内腔上下两端均安装有打孔针，所述打孔针通过连接杆与转动辊相连，所述连接杆的左右两端均螺纹连接有第二螺母，所述转动辊的上下两端外壁均设有插孔。

优选的，所述推杆的左右两端外壁均套接有滑动套，所述滑动套的正面设有螺栓，所述螺栓与滑动套螺纹连接，所述滑动套的外侧安装有刮板。

优选的，所述推杆的内侧安装有第一固定杆，所述第一固定杆的内侧安装有第二固定杆。

优选的，所述推杆的顶端外壁设有把手套。

优选的，所述转动辊的外壁安装有重力块。

与现有技术相比，本实用新型的有益效果是：该棉花种植打孔器，通过第一转杆、第一轴承、转动辊和第二转杆的配合，当对转动辊的位置进行调节时，松动第一螺母，向上或向下调节转动辊的位置，转动辊带动第二转杆在第一滑槽中滑动，当转动辊调节至所需位置时加紧第一螺母，对调节后的转动辊位置进行固定，从而实现对打孔深度的调节，当对打孔的间距进行调节时，松动第二螺母，通过向转动辊的内侧拉动连接杆，相隔的打孔针回缩至转动辊中，从而使打孔针之间的间距变大，进而实现对打孔间距的调节。

附图说明

图1为本实用新型结构示意图；

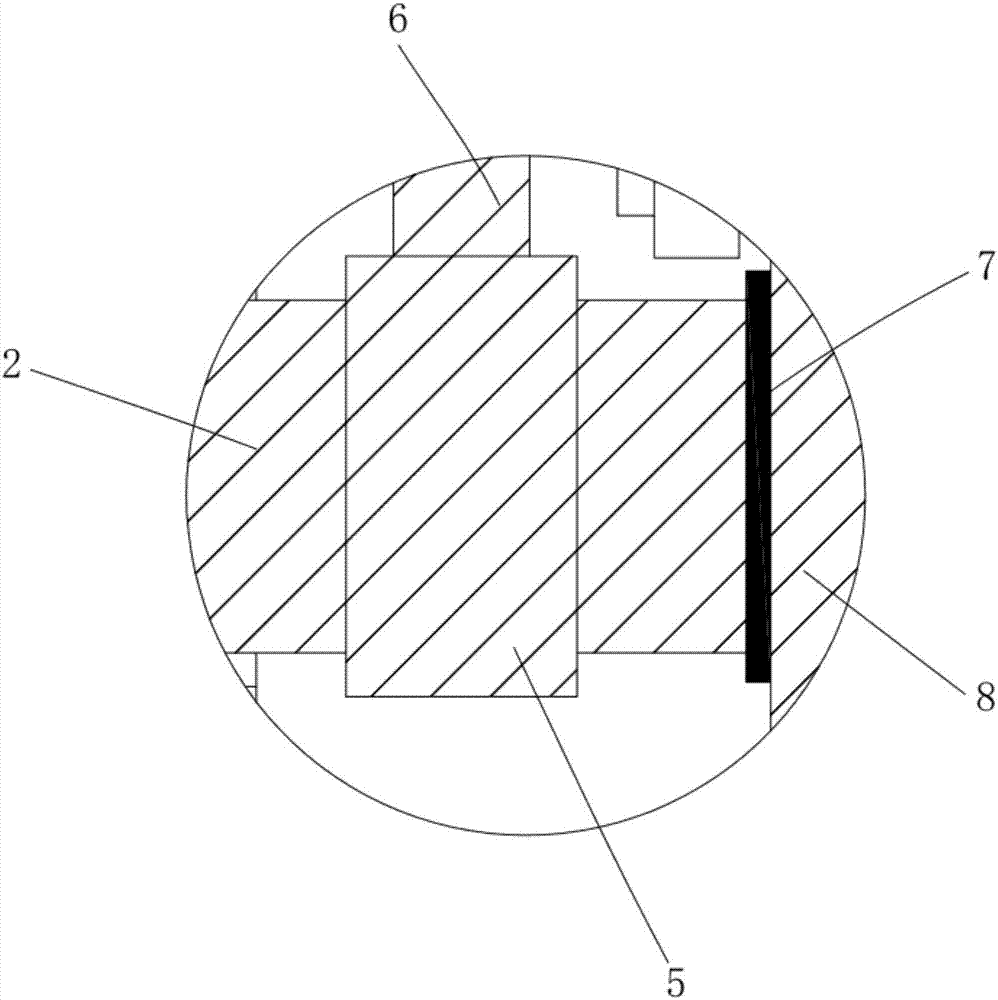

图2为本实用新型的转动套结构示意图；

图3为本实用新型的固定板结构示意图；

图4为本实用新型的第一滑槽结构示意图；

图5为本实用新型的打孔针结构示意图；

图6为本实用新型的转动辊剖视结构示意图。

图中：1、滚轮，2、第一转杆，3、第一轴承，4、端盖，5、转动套，6、推杆，7、安装座，8、固定板，9、转动辊，10、第二转杆，11、第一螺母，12、第二轴承，13、限位板，14、第一滑槽，15、打孔针，16、第二滑槽，17、连接杆，18、第二螺母，19、插孔，20、滑动套，21、螺栓，22、刮板，23、第一固定杆，24、第二固定杆，25、把手套，26、重力块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供一种技术方案：一种棉花种植打孔器，包括滚轮1，滚轮1的内腔设有第一转杆2，第一转杆2与滚轮1的连接处安装有第一轴承3，第一轴承3起到便于第一转杆2与滚轮1之间转动的作用，第一转杆2的外侧安装有端盖4，第一转杆2的外壁套接有转动套5，转动套5的顶端安装有推杆6，推杆6带动转动套5在第一转杆2的外壁转动，打孔时推动推杆6，推杆6通过第一转杆2和第一轴承3带动滚轮1转动，第一转杆2的内侧设有安装座7，安装座7的内侧安装有固定板8，固定板8的内侧安装有转动辊9，转动辊9随着滚轮1的转动在固定板8的内侧转动，转动辊9通过第二转杆10与固定板8相连，第二转杆10的左右两端均螺纹连接有第一螺母11，第二转杆10的左右两端外壁均加工有螺纹，第二转杆10与转动辊9的连接处安装有第二轴承12，第二轴承12起到便于第二转杆10与转动辊9之间转动的作用，转动辊9的左右两侧均安装有限位板13，限位板13防止转动辊9的位置发生偏移，固定板8的正面左侧设有第一滑槽14，当对转动辊9的位置进行调节时，松动第一螺母11，向上或向下调节转动辊9的位置，转动辊9带动第二转杆10在第一滑槽14中滑动，当转动辊9调节至所需位置时加紧第一螺母11，对调节后的转动辊9位置进行固定，从而实现对打孔深度的调节，转动辊9正面圆周均设有第二滑槽16，转动辊9的内腔上下两端均安装有打孔针15，打孔针15随着转动辊9的转动对土地进行打孔，打孔针15通过连接杆17与转动辊9相连，连接杆17的左右两端均螺纹连接有第二螺母18，连接杆17的左右两端外壁均加工有螺纹，转动辊9的上下两端外壁均设有插孔19，插孔19与打孔针15相匹配，当对打孔的间距进行调节时，松动第二螺母18，通过向转动辊9的内侧拉动连接杆17，相隔的打孔针15回缩至转动辊9中，从而使打孔针15之间的间距变大，进而实现对打孔间距的调节，推杆6的左右两端外壁均套接有滑动套20，滑动套20的正面设有螺栓21，螺栓21与滑动套20螺纹连接，滑动套20的外侧安装有刮板22，刮板22对滚轮1附着的泥土进行清理，推杆6的内侧安装有第一固定杆23，第一固定杆23的内侧安装有第二固定杆24，通过第一固定杆23和第二固定杆24的配合可以防止推杆6发生形变，推杆6的顶端外壁设有把手套25，把手套25为橡胶材质制成，转动辊9的外壁安装有重力块26，重力块26增加转动辊9的重量，避免打孔针15不能完全插入土地中。

当该装置在棉花种植打孔时，根据棉花种植所需的深度调节转动辊9的位置，当对转动辊9的位置进行调节时，松动第一螺母11，向上或向下调节转动辊9的位置，转动辊9带动第二转杆10在第一滑槽14中滑动，当转动辊9调节至所需位置时加紧第一螺母11，对调节后的转动辊9位置进行固定，从而实现对打孔深度的调节，当对打孔的间距进行调节时，松动第二螺母18，通过向转动辊9的内侧拉动连接杆17，相隔的打孔针15回缩至转动辊9中，从而使打孔针15之间的间距变大，进而实现对打孔间距的调节。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
