一种隐藏独立式养猪槽的制作方法

本实用新型涉及牧畜养殖设备技术领域，具体是一种隐藏独立式养猪槽。

背景技术：

众所周知，随着人们对猪肉卫生要求的提高，养猪行业逐步走向封闭型精细式的养殖，能够提升环境质量，从而提升猪肉质量。现有养猪用的饲料槽在加料的过程中饲料容易溅出，同时在猪进食的过程中，猪往往也会有将饲料拱出饲料槽。这样不仅会浪费饲料，还会影响养殖环境，非常不卫生。而且现有饲料槽没有独立的分隔区域，容易造成猪之间抢食，到时个别猪吃得少或者吃不上，影响出栏率。

技术实现要素：

为解决上述技术问题，本实用新型提供一种隐藏独立式养猪槽。

本实用新型通过以下技术方案实现：一种隐藏独立式养猪槽，包括墙板和安装在墙板上的食槽，所述墙板中开有方形的安装通孔，墙板安装通孔上方开有一条锁定通槽，墙板安装通孔底部固定有底板；所述食槽位于墙板安装通孔内，食槽两端分别通过两根前后转动的连杆铰接在底板上；食槽上端开口的前、后边沿分别设有向内侧延伸的定位边沿；食槽后侧面固定有把手；所述定位边沿上开有定位孔，锁定通槽上方安装有与定位孔配合的定位销。

其进一步是：所述底板下表面与墙板之间焊接有三角形筋板。

所述食槽上端为方形的开口，下端面呈弧形。

所述锁定通槽上侧开有竖向的通孔，所述定位销滑动安装在锁定通槽上的通孔内。

所述食槽开口的外侧边沿与定位边沿之间开有出水孔。

食槽可以向外侧和内侧转动，并且食槽上的定位边沿可以插入墙板上的锁定通槽内，然后锁定；所以食槽再不使用或者在放入饲料的时候可以转动到外侧，以封闭食槽；然后再转入到内侧，打开食槽。

与现有技术相比，本实用新型的优点是：结构简单，易于制造、安装；通过食槽的转动操作，限制了猪在进食的范围；食槽可以转动到外侧，方便清洗，使猪饲料更加卫生，减少猪生病的几率。

附图说明

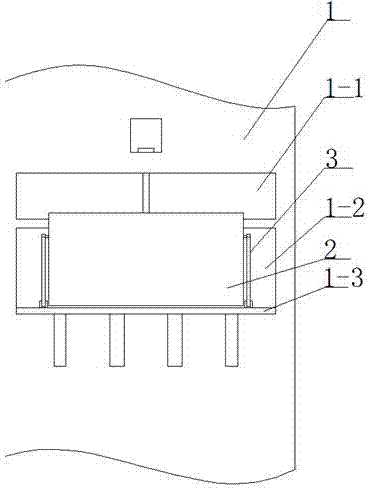

图1是本实用新型（使用时状态）主视图；

图2是图1中左视图。

图中：1、墙板；1-1、锁定通槽；1-2、安装通孔；1-3、底板；2、食槽；2-1、定位边沿；2-2、出水孔；3、连杆；4、把手；5、定位销。

具体实施方式

以下是本实用新型的一个具体实施例，现结合附图对本实用新型做进一步说明。

如图1和图2所示，一种隐藏独立式养猪槽，包括墙板1和安装在墙板1的食槽2。墙板1中开有方形的安装通孔1-2，墙板1安装通孔1-2上方开有一条锁定通槽1-1，墙板1安装通孔1-2底部固定有底板1-3，底板1-3下表面与墙板1之间焊接有三角形筋板；食槽2安装在墙板1安装通孔1-2内，食槽2上端为方形的开口，下端面呈弧形，食槽2上端开口的前、后边沿分别设有向内侧延伸的定位边沿2-1；食槽2两端分别通过两根前后转动的连杆3铰接在底板1-3上，四个连杆3等长并相互平行；食槽2后侧面固定有把手4，通过把手4可以前后控制食槽2；由于四个连杆3等长，食槽2做前后移动的时候，上端开口是水平的（高度会有变化），当食槽上的定位边沿插入墙板上的锁定通槽内，即可以锁定食槽，此时食槽的底部正好置于底板1-3。为了确保锁定效果，锁定通槽1-1上侧开有竖向的通孔，定位销5滑动安装在锁定通槽1-1上的通孔内，定位边沿2-1上开有与定位销5相配合的定位孔。食槽2开口的外侧边沿与定位边沿2-1之间开有出水孔2-2，食槽2外侧的连杆3上端设置为可拆卸式，食槽2可以倾斜，方便定期对食槽2清洗。
