野外用灭蚊灯的制作方法

本实用新型涉及生活用品领域，具体涉及一种灭蚊灯。

背景技术：

现如今，无论夏季还是冬季，在野外不免会遭到蚊虫叮咬，对于野外露营的人来说，是必须做好防蚊工作的。而现在的用于灭蚊用品均难适合用于野外，例如蚊香，在野外容易熄灭；如蚊香液，不适合用于用电紧张的野外；如传统的灭蚊灯，包括外罩、电网、紫外灯、顶盖以及底盖，外罩安装于顶盖和底盖之间，外罩内设置电网和紫外灯，普遍功能结构单一，携带不便，耗能大，难以适用于野外恶劣的环境。

技术实现要素：

本实用新型的目的：为了克服现有技术的缺陷，本实用新型提供了一种适合野外使用的灭蚊灯。

本实用新型的技术方案：包括外罩、电网、紫外灯、顶盖以及底盖，外罩安装于顶盖和底盖之间，外罩内设置电网和紫外灯，外罩内设置有安装于顶盖和底盖之间透明中架，透明中架外盘绕电网，透明中架底部安装紫外灯。

采用上述技术方案，透明中架既能用于盘绕电网，又能保护内部的紫外灯或者电路不轻易受雨水损坏或外部颠簸损害，非常适合野外或室外颠簸行走的情况下保护紫外灯不轻易损坏，透明中架的透明性，不遮蔽紫外灯，使其尽可能发亮。

本实用新型的进一步设置：透明中架内设置有蓄电池，底盖下方设置有与蓄电池电连接的照明灯，照明灯外围安装有灯罩。

采用上述进一步设置，蓄电池和照明灯，适合于野外夜晚电源紧张、无照明的情况。

本实用新型的再进一步设置：顶盖上设置有照明灯开关和紫外灯开关，照明灯开关电连接有控制照明灯开关的微芯片。

采用上述再进一步设置，微芯片控制能调节照明灯的亮度，使在野外用电紧张的情况下能够自主选择照明亮度，节省耗能。

本实用新型的再更进一步设置：顶盖上方设置有挂钩。

采用上述再更进一步设置，挂钩用于悬挂灭蚊灯，有利于灭蚊灯的合理安置。

本实用新型的再更进一步设置：挂钩包括有钩体以及半环体，半环体与顶盖、钩体分别转动配合，半环体内设置有供钩体放置的环槽。

采用上述再更进一步设置，既能够便携的收放挂钩，又能提供钩体和半环体两种悬挂方式。

本实用新型的再更进一步设置：透明中架包括包裹蓄电池的架筒和周向布置于架筒上的若干架叶，架筒内侧面周向布置有若干个圆凸条，架叶上排布有供电网盘绕的若干锯齿状凹槽。

采用上述再更进一步设置，锯齿状凹槽内布置电网，电网安置合理化，使电网不轻易弯曲，电网和架筒之间有一定间隙，便于清理电网上的蚊虫，电网放置在有一定间距的各个锯齿状凹槽内，层层电网间距固定，使电网引发短路的几率大大降低，此外，圆凸条可使紫外灯光源均匀发散在透明中间上以吸引周围附近区域的蚊虫。

本实用新型的再更进一步设置：顶盖与外罩之间、外罩与透明中架之间、外罩与底盖之间、底盖与透明中架之间、底盖与灯罩之间的接缝处均呈密封设置。

采用上述再更进一步设置，起到防水效果，在野外雨雪天气时照常使用，并且能够水洗清理灭蚊灯。

本实用新型的再更进一步设置：顶盖上设置有与蓄电池电连接的USB充电接口。

采用上述再更进一步设置，用于充电。

附图说明

图1为本实用新型具体实施例的结构示意图；

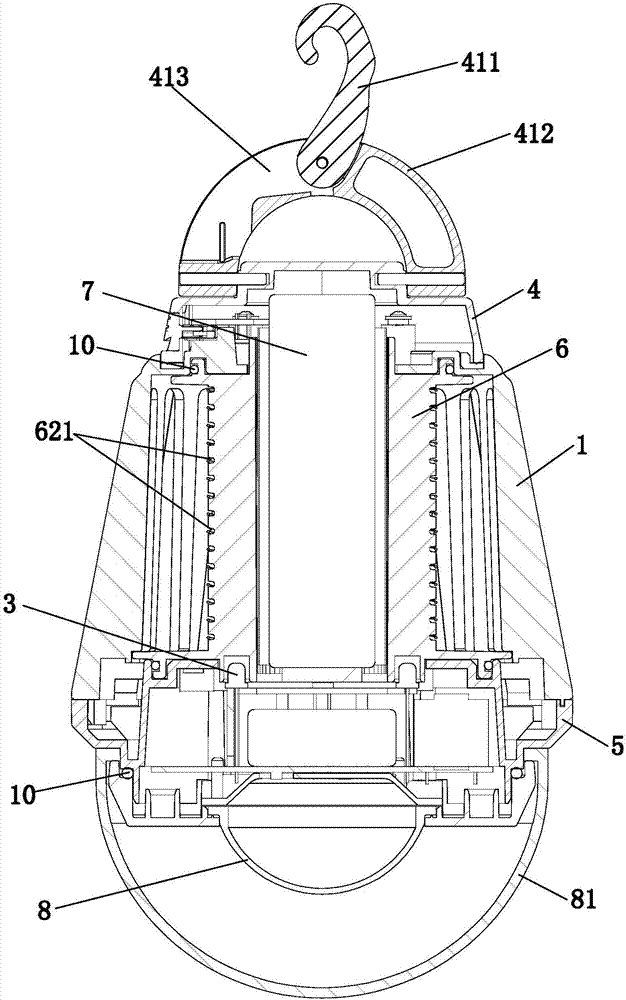

图2为本实用新型具体实施例的剖视图；

图3为本实用新型具体实施例的部分结构示意图；

图4为本实用新型透明中架的结构示意图；

其中，外罩1，电网2，紫外灯3，顶盖4，底盖5，透明中架6，蓄电池7，照明灯8，灯罩81，挂钩41，钩体411，半环体412，环槽413，密封设置10，照明灯开关82，紫外灯开关31，架筒61，圆凸条611，架叶62，锯齿状凹槽621，USB充电接口42。

具体实施方式

如图1-4所示的野外灭蚊灯，包括外罩1、电网2、紫外灯3、顶盖4以及底盖5，外罩1安装于顶盖4和底盖5之间，外罩1内设置电网2和紫外灯3，外罩1内设置有安装于顶盖4和底盖5之间透明中架6，透明中架6外盘绕电网2，透明中架6底部安装紫外灯3，透明中架6内设置有蓄电池7，底盖5下方设置有与蓄电池7电连接的照明灯8，照明灯8外围安装有灯罩81，顶盖4上方设置有挂钩41，顶盖4与外罩1之间、外罩1与透明中架6之间、外罩1与底盖5之间、底盖5与透明中架6之间、底盖5与灯罩81之间的接缝处均呈密封设置10，透明中架6保护内部部件，用照明灯8来照明，紫外灯3和电网2诱捕蚊虫，密封设置10能够防止内部部件受雨水损坏，用挂钩41悬挂灭蚊灯，非常适合于野外环境下使用。密封设置10如密封圈将接缝处密封，具体可以是在其中一个零件上设置环形的凹槽，另一个配合的零件设置环形折角的凸棱，凸棱插入凹槽，凸棱与凹槽之间放置密封圈，从而达到密封效果；又可以是在其中一个零件上设置环形的凹槽，另一个配合的零件设置环形尖角的凸棱，在凹槽处安装折角的密封圈，凸棱挤压密封圈，从而达到密封效果；也可直接在接缝处安装密封圈；又如凹槽和凸棱的卡接配合进行简单的密封。

顶盖4上设置有照明灯开关82和紫外灯开关31，照明灯开关82电连接有控制照明灯开关82的微芯片，微芯片通过照明灯开关82控制照明灯亮度，例如按第一次，照明灯8高亮，按第二次，照明灯8亮度为中亮，按第三次，照明灯8亮度为低亮，按第四次，照明灯关闭。

挂钩41包括有钩体411以及半环体412，半环体412与顶盖4、钩体411分别转动配合，半环体412内设置有供钩体411放置的环槽413，转动半环体412，可用半环体412悬挂灭蚊灯，再转动移出钩体411，可用钩体悬挂灭蚊灯。

透明中架6包括包裹蓄电池7的架筒61和周向布置于架筒61上的若干架叶62，架筒61内侧面周向布置有若干个圆凸条611，架叶62上排布有供电网盘绕的若干锯齿状凹槽621，圆凸条611呈半圆柱形附着在架筒61内侧面上，圆凸条611可使安装在透明中架6底部的紫外灯3光源均匀发散，以吸引周边蚊虫，锯齿状凹槽621内架设电网2更加合理安置电网2，使电网2不轻易弯曲，电网2和架筒61之间有一定间隙，便于清理电网2上的蚊虫。

顶盖4上设置有与蓄电池7电连接的USB充电接口42，野外露营时，经常会携带手机充电宝或者汽车上的USB接口，因此可利用它们对灭蚊灯进行充电。
