一种生物科技用菌袋刺孔器的制作方法

本发明涉及一种刺孔器，尤其涉及一种生物科技用菌袋刺孔器。

背景技术：

生物科技是利用科学技术和生物技术，对农业或其他方面进行改造的技术。它是美国国家科技委员会将生物科技定义为″生物科技包含一系列的技术，它可利用生物体或细胞生产我们所需要的产物，这些新技术包括基因重组，细胞融合和一些生物制造程序等″。

香菇菌丝是好氧型菌丝，在香菇养菌过程中，要想菌丝长得快、浓白健壮，必须有充足的氧气。刺孔是一个协助调节的关键环节，刺孔通气能增加培养料中氧气含量，排除菌丝生长释放出的废气，加快菌丝生长，缩短菌丝生理成熟的时间。

现在人工刺孔工作量大，人工刺孔也会随着工人体力的消耗而渐刺渐浅，工作效率极其低下，达不到刺孔深度的菌袋，会导致菌袋上棚后不出菇，因此亟需设计一种刺孔深度把握适中、刺孔效率高、结构简单的生物科技用菌袋刺孔器。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现在人工刺孔工作量大，人工刺孔也会随着工人体力的消耗而渐刺渐浅，工作效率极其低下，达不到刺孔深度的菌袋，会导致菌袋上棚后不出菇的缺点，本发明要解决的技术问题是提供一种刺孔深度把握适中、刺孔效率高、结构简单的生物科技用菌袋刺孔器。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种生物科技用菌袋刺孔器，包括有固定环、卡杆、滚轮、车板、斜架、第一支杆、销轴、压杆、钢钉、固定板、导向轮、第二支杆、拉绳和电动轮，滚轮通过第三支杆焊接在车板底部左右两侧，滚轮可滚动，车板左右两侧均通过粘接连接的方式连接有固定环，车板上开有第一通孔，第一通孔内放置有卡杆，车板顶部通过螺栓连接的方式连接有第一支杆和斜架，第一支杆位于斜架的左方，第一支杆和斜架的中部均通过销轴转动式的连接有压杆，固定环套着压杆的下端，斜架上端通过螺栓连接的方式连接有电动轮，电动轮上绕有拉绳，导向轮通过第二支杆焊接在斜架左侧上部，导向轮可转动，拉绳绕过导向轮，导向轮的末端通过拉钩连接的方式连接有固定板，固定板底部焊接有钢钉。

优选地，还包括有把手，斜架右侧上部通过螺栓连接的方式连接有把手，卡杆上部开有第二通孔。

优选地，还包括有玩具猪，卡杆上端通过粘接连接的方式连接有玩具猪。

优选地，拉绳为钢丝绳。

优选地，第一通孔的个数为2个。

工作原理：当需要给菌袋刺孔时，首先人工将该装置推到适当的位置，然后将卡杆穿过第一通孔，卡杆与地面接触，可以有效的将装置固定好，减小刺孔的误差，然后将需要刺孔的菌袋放置在车板上，启动电动轮逆时针转动，放出拉绳，从而带动固定板向下运动，从而带动钢钉向下运动，钢钉已经过消毒处理，当拉绳被放出适当的长度时，电动轮停止转动，然后人工使固定环不套住压杆，然后人工逆时针转动右侧的压杆，逆时针转动左侧的压杆，压杆在转动的过程中压固定板，从而带动固定板向下运动，从而带动钢钉向下运动，从而使钢钉刺菌袋，当钢钉刺到适当的深度后，人工带动压杆复位，将固定环套住压杆，然后电动轮顺时针转动，带动固定板向上运动，从而带动钢钉向上运动，钢钉离开菌袋，当钢钉复位后，人工取走刺好孔的菌袋。

因为还包括有把手，斜架右侧上部通过螺栓连接的方式连接有把手，卡杆上部开有第二通孔，当完成刺孔工作时，人工将卡杆取出，然后使把手穿过卡杆上的第二通孔，如此可以有效的将卡杆放好，把手也便于改装置的推动。

因为还包括有玩具猪，卡杆上端通过粘接连接的方式连接有玩具猪，当钢钉刺菌袋时，固定板向下移动适当的距离后会压玩具猪，玩具猪发出声音，提醒人们刺孔完毕，人工就不需要在转动压杆，也可以防止人工转动压杆过多时，固定板和卡杆相互挤压，延长了固定板和卡杆的使用寿命。

(3)有益效果

本发明达到了刺孔深度把握适中、装置操作简单和装置结构简单的效果，该装置减少了工作人员的力气，而且提高了工作效率，还保证了刺孔质量，达到对菌袋均匀地刺孔。

附图说明

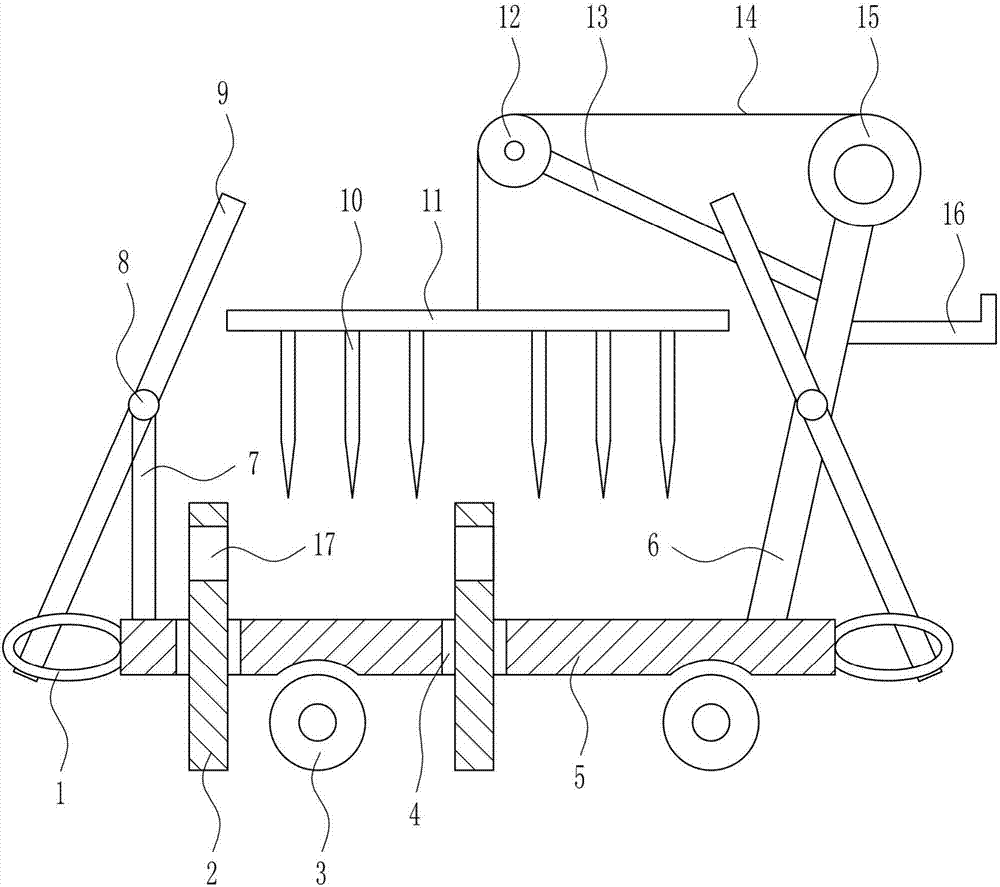

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

附图中的标记为：1-固定环，2-卡杆，3-滚轮，4-第一通孔，5-车板，6-斜架，7-第一支杆，8-销轴，9-压杆，10-钢钉，11-固定板，12-导向轮，13-第二支杆，14-拉绳，15-电动轮，16-把手，17-第二通孔，18-玩具猪。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种生物科技用菌袋刺孔器，如图1-3所示，包括有固定环1、卡杆2、滚轮3、车板5、斜架6、第一支杆7、销轴8、压杆9、钢钉10、固定板11、导向轮12、第二支杆13、拉绳14和电动轮15，滚轮3通过第三支杆焊接在车板5底部左右两侧，滚轮3可滚动，车板5左右两侧均通过粘接连接的方式连接有固定环1，车板5上开有第一通孔4，第一通孔4内放置有卡杆2，车板5顶部通过螺栓连接的方式连接有第一支杆7和斜架6，第一支杆7位于斜架6的左方，第一支杆7和斜架6的中部均通过销轴8转动式的连接有压杆9，固定环1套着压杆9的下端，斜架6上端通过螺栓连接的方式连接有电动轮15，电动轮15上绕有拉绳14，导向轮12通过第二支杆13焊接在斜架6左侧上部，导向轮12可转动，拉绳14绕过导向轮12，导向轮12的末端通过拉钩连接的方式连接有固定板11，固定板11底部焊接有钢钉10。

还包括有把手16，斜架6右侧上部通过螺栓连接的方式连接有把手16，卡杆2上部开有第二通孔17。

还包括有玩具猪18，卡杆2上端通过粘接连接的方式连接有玩具猪18。

拉绳14为钢丝绳。

第一通孔4的个数为2个。

工作原理：当需要给菌袋刺孔时，首先人工将该装置推到适当的位置，然后将卡杆2穿过第一通孔4，卡杆2与地面接触，可以有效的将装置固定好，减小刺孔的误差，然后将需要刺孔的菌袋放置在车板5上，启动电动轮15逆时针转动，放出拉绳14，从而带动固定板11向下运动，从而带动钢钉10向下运动，钢钉10已经过消毒处理，当拉绳14被放出适当的长度时，电动轮15停止转动，然后人工使固定环1不套住压杆9，然后人工逆时针转动右侧的压杆9，逆时针转动左侧的压杆9，压杆9在转动的过程中压固定板11，从而带动固定板11向下运动，从而带动钢钉10向下运动，从而使钢钉10刺菌袋，当钢钉10刺到适当的深度后，人工带动压杆9复位，将固定环1套住压杆9，然后电动轮15顺时针转动，带动固定板11向上运动，从而带动钢钉10向上运动，钢钉10离开菌袋，当钢钉1O复位后，人工取走刺好孔的菌袋。

因为还包括有把手16，斜架6右侧上部通过螺栓连接的方式连接有把手16，卡杆2上部开有第二通孔17，当完成刺孔工作时，人工将卡杆2取出，然后使把手16穿过卡杆2上的第二通孔17，如此可以有效的将卡杆2放好，把手16也便于改装置的推动。

因为还包括有玩具猪18，卡杆2上端通过粘接连接的方式连接有玩具猪18，当钢钉10刺菌袋时，固定板11向下移动适当的距离后会压玩具猪18，玩具猪18发出声音，提醒人们刺孔完毕，人工就不需要在转动压杆9，也可以防止人工转动压杆9过多时，固定板11和卡杆2相互挤压，延长了固定板11和卡杆2的使用寿命。
