土豆收获装置的挖取装置的制作方法

本实用新型涉及一种土豆收获装置的挖取装置，属于农业用机械设备技术领域。

背景技术：

农业种植技术逐步改善，农用机械的应用，能够大幅度提升农业生产效率。目前，挖取土豆的中有时会将土豆挖破，土豆破损多。

技术实现要素：

本实用新型的目的是提供一种土豆收获装置的挖取装置，能够自动调整挖刀的深度，满足不同田地不同种植方式所需要的挖取深度。

本实用新型所述的土豆收获装置的挖取装置，包括挖刀，挖刀设于支架上，挖刀前部设有压轮，支架第一端通过销轴连接框架，支架第二端通过提升油缸连接框架。

挖刀用于挖取土豆，压轮用于压实地面后，方便挖刀挖取土豆，支架通过提升油缸连接框架，实现了可以调整支架相对框架的高度，也就是实现了挖刀可以挖取土豆的深浅程度。

进一步优选地，框架上设有万向连接杆。万向连接杆用于连接农用机，用于调整框架方向。

进一步优选地，挖刀两侧设有侧切刀，侧切刀连接支架。侧切刀用于切断两侧的杂草，便于土豆挖取。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型通过设置提升油缸，实现了对挖刀深度的调节，能够满足多种不同种植要求需要的不同的挖取深度；

(2)通过设置侧切刀，挖取土豆的同时能够切断杂草，提高了挖取效率，减少了杂草缠绕，便于后续的清理和输送。

附图说明

图1是本实用新型的一实施例的立体结构示意图，

图2是本实用新型的一实施例的主视结构示意图，

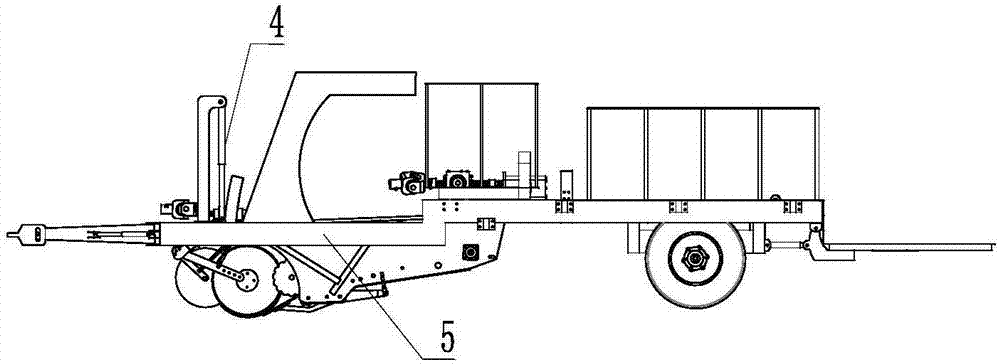

图3是本实用新型的一实施例的左视结构示意图，

图4是本实用新型的一实施例的俯视结构示意图。

图中：1、压轮 2、侧切刀 3、万向连接杆 4、提升油缸 5、挖刀 6、支架 7、框架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1～图4所示，本实用新型所述的土豆收获装置的挖取装置，包括挖刀5，挖刀5设于支架6上，挖刀5前部设有压轮1，支架6第一端通过销轴连接框架7，支架6第二端通过提升油缸4连接框架7。框架7上设有万向连接杆3。挖刀5两侧设有侧切刀2，侧切刀2连接支架6。挖刀5后部设有除草装置，除草装置可以按照现有技术的常规装置设置。本实用新型所述的挖取装置挖取土豆送入除草装置除去杂草。

工作过程或工作原理：

挖取：挖刀5用于挖取土豆，压轮1用于压实地面后，方便挖刀5挖取土豆，支架6通过提升油缸4连接框架7，实现了可以调整支架6相对框架7的高度，也就是实现根据土豆的深浅程度调整挖刀5的深度，侧切刀2用于切断两侧的杂草，便于土豆挖取。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

本实用新型中对结构的方向以及相对位置关系的描述，如前后左右上下的描述，不构成对本实用新型的限制，仅为描述方便。
