一种锦鲤养殖用投食装置的制作方法

本实用新型涉及锦鲤养殖领域，具体是一种锦鲤养殖用投食装置。

背景技术：

随着渔业结构的调整，以养殖代替捕捞逐渐成为一种趋势，近年来，我国大型水域养殖业迅速发展，取得了良好的经济效益。锦鲤体格健美、色彩艳丽、花纹多变、泳姿雄然，具极高的观赏和饲养价值。锦鲤的最大生产国是日本，它拥有最成熟的养殖技术与设备，并拥有大量高品质、血统纯正的锦鲤，受到各国爱好者追捧。他们每年都要到锦鲤的发祥地——日本的广岛、新泻地区寻找铭鲤。近年来，台湾、马来西亚、新加坡、以色列、中国大陆等新兴地区异军突起，饲养水平与产品竞争力直逼日本，有力地冲击了日本一家独大的市场格局。

目前养殖大多在较大型水域中进行，而密集大量的网箱养殖会直接导致人工投食工作量的增加，由于目前在大型水域饲养锦鲤所用的投食器不能满足需要。

技术实现要素：

本实用新型的目的在于提供一种锦鲤养殖用投食装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种锦鲤养殖用投食装置，包括底座和投料箱，所述底座的上表面分别固定安装有左支撑立柱、右支撑立柱和支撑杆，左支撑立柱、右支撑立柱和支撑杆上通过轴承座转动安装有转动杆；所述投料箱固定安装在转动杆的左部；所述转动杆的右部外圈表面加工有与齿板相互啮合的直齿；所述齿板固定安装在活塞杆的顶端；所述底座的右端上表面固定安装有用于驱动活塞杆伸长和缩短的气缸；所述投料箱的顶板下表面对称固定安装有左导向侧板和右导向侧板；所述左导向侧板和右导向侧板上均加工有通道；所述左导向侧板与右导向侧板之间设置有升降板；所述升降板的两端固定安装有限位滑板，限位滑板上下滑动设置于通道上；所述左导向侧板的底部内侧壁和右导向侧板的底部内侧壁上均固定安装有固定座，固定座上开设的通孔内上下滑动连接有导向杆；所述导向杆的顶端与升降板固定连接；所述导向杆上还套设有压缩弹簧；所述升降板的上表面固定安装有投食容器；所述投料箱的底部侧板内壁上通过轴承连接方式转动设置有第一转动轴和第二转动轴；所述第一转动轴上分别固定安装有缠线轮和传动齿轮，缠线轮上绕接有拉绳，拉绳的另一端与升降板的中部下表面固定连接；所述第二转动轴上固定安装有传动轮，传动轮的外圈表面固定安装有四分之三圆的外齿，外齿与传动齿轮外圈直齿相互啮合；所述投料箱的内腔底部固定安装有立板，立板上安装有用于驱动第二转动轴转动的伺服电机。

作为本实用新型进一步的方案：所述导向杆的底端通过螺纹连接方式固定安装有限位块。

作为本实用新型进一步的方案：所述压缩弹簧位于升降板与固定座之间。

作为本实用新型进一步的方案：所述投料箱的侧板外壁上设置有控制箱，控制箱包括控制面板和PLC控制器，控制面板与PLC控制器的输入端电性连接，PLC控制器的输出端分别与气缸和伺服电机电性连接。

作为本实用新型进一步的方案：所述投料箱位于左支撑立柱和右支撑立柱之间。

作为本实用新型进一步的方案：所述底座的底端四角均固定安装有滚轮。

与现有技术相比，本实用新型的有益效果是：气缸驱动活塞杆伸长，并带动齿板向上运动，齿板与转动杆之间通过齿轮传动方式连接，齿板带动转动杆转动一定的角度，进而实现对投料箱倾斜角度的调节；伺服电机驱动第二转动轴进行转动，传动轮上的外齿与传动齿轮之间通过齿轮传动方式连接，传动轮带动传动齿轮转动，进而使得缠线轮将拉绳缠绕并拉紧，此时升降板下降，压缩弹簧被压缩，当传动轮转动到外齿与传动齿轮分离时，压缩弹簧的回复力带动升降板向上弹起，进而使得投食容器内的鱼食投射到养殖池内，操作便捷，实用性强。综上，整个装置结构简单，操作便捷，投食角度调节可调，有利于锦鲤的养殖，实用性强。

附图说明

图1为本实用新型的结构示意图。

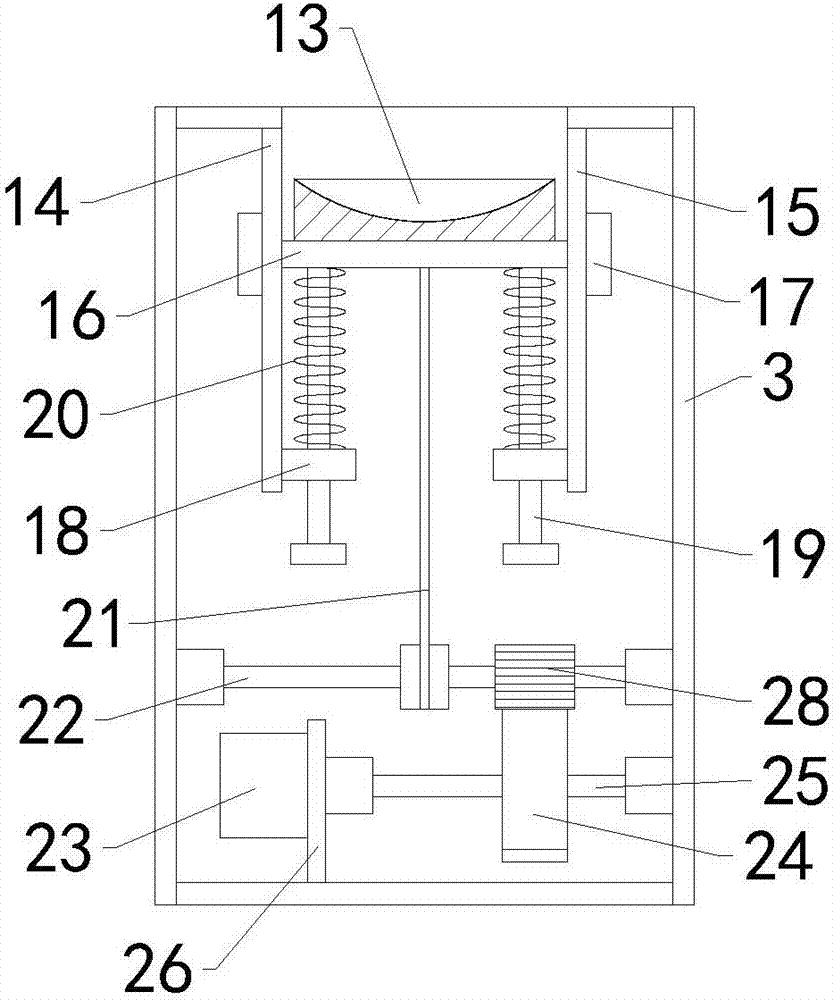

图2为本实用新型中投食箱结构示意图。

图3为本实用新型中导向侧板的结构示意图。

图4为本实用新型中齿轮传动机构示意图。

图中：1-底座，2-支撑杆，3-投料箱，4-左支撑立柱，5-控制箱，6-轴承座，7-转动杆，8-齿板，9-右支撑立柱，10-气缸，11-滚轮，12-活塞杆，13-投食容器，14-左导向侧板，15-右导向侧板，16-升降板，17-限位滑板，18-固定座，19-导向杆，20-压缩弹簧，21-拉绳，22-第一转动轴，23-伺服电机，24-传动轮，25-第二转动轴，26-立板，27-通道，28-传动齿轮，29-外齿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型实施例中，一种锦鲤养殖用投食装置，包括底座1和投料箱3，所述底座1的上表面分别固定安装有左支撑立柱4、右支撑立柱9和支撑杆2，左支撑立柱4、右支撑立柱9和支撑杆2上通过轴承座6转动安装有转动杆7；所述投料箱3固定安装在转动杆7的左部；所述转动杆7的右部外圈表面加工有与齿板8相互啮合的直齿；所述齿板8固定安装在活塞杆12的顶端；所述底座1的右端上表面固定安装有用于驱动活塞杆12伸长和缩短的气缸10；所述投料箱3的顶板下表面对称固定安装有左导向侧板14和右导向侧板15；所述左导向侧板14和右导向侧板15上均加工有通道27；所述左导向侧板14与右导向侧板15之间设置有升降板16；所述升降板16的两端固定安装有限位滑板17，限位滑板17上下滑动设置于通道27上；所述左导向侧板14的底部内侧壁和右导向侧板15的底部内侧壁上均固定安装有固定座18，固定座18上开设的通孔内上下滑动连接有导向杆19；所述导向杆19的顶端与升降板16固定连接；所述导向杆19上还套设有压缩弹簧20；所述升降板16的上表面固定安装有投食容器13；所述投料箱3的底部侧板内壁上通过轴承连接方式转动设置有第一转动轴22和第二转动轴25；所述第一转动轴22上分别固定安装有缠线轮和传动齿轮28，缠线轮上绕接有拉绳21，拉绳21的另一端与升降板16的中部下表面固定连接；所述第二转动轴25上固定安装有传动轮24，传动轮24的外圈表面固定安装有四分之三圆的外齿29，外齿29与传动齿轮28外圈直齿相互啮合；所述投料箱3的内腔底部固定安装有立板26，立板26上安装有用于驱动第二转动轴25转动的伺服电机23。

本实用新型实施例中，所述导向杆19的底端通过螺纹连接方式固定安装有限位块，限位块不能通过固定座18上开设的通孔。

本实用新型实施例中，所述压缩弹簧20位于升降板16与固定座18之间。

本实用新型实施例中，所述投料箱3的侧板外壁上设置有控制箱5，控制箱5包括控制面板和PLC控制器，控制面板与PLC控制器的输入端电性连接，PLC控制器的输出端分别与气缸10和伺服电机23电性连接。

本实用新型实施例中，所述投料箱3位于左支撑立柱4和右支撑立柱9之间。

本实用新型实施例中，所述底座1的底端四角均固定安装有滚轮11。

本实用新型的工作原理是：使用时，操作人员通过控制箱5上的控制面板控制气缸10的起动，气缸10驱动活塞杆12伸长，并带动齿板8向上运动，齿板8与转动杆7之间通过齿轮传动方式连接，齿板8带动转动杆7转动一定的角度，进而实现对投料箱3倾斜角度的调节；操作人员将鱼食放到投食容器13上，然后控制伺服电机23起动，伺服电机23驱动第二转动轴25进行转动，进而带动传动轮24转动，传动轮24上的外齿29与传动齿轮28之间通过齿轮传动方式连接，传动轮24带动传动齿轮28转动，进而使得缠线轮将拉绳21缠绕并拉紧，此时升降板16下降，压缩弹簧20被压缩，当传动轮24转动到外齿29与传动齿轮28分离时，压缩弹簧20的回复力带动升降板16向上弹起，进而使得投食容器13内的鱼食投射到养殖池内，操作便捷，实用性强。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
