可调式猪用饮水槽的制作方法

本实用新型涉及牧畜养殖技术领域，具体是一种高度可调式猪用饮水槽。

背景技术：

在生猪养殖过程中，断奶后的仔猪开始使用饲料喂养，相应地也需要设置供水装置。目前，在现代化养猪场，在每个猪栏内设置有饮水槽，通过水管将饮用水接入饮水槽，人工控制水管的开启，保证饮水槽内有适量的饮用水。现有饮水槽一般是固定在猪栏内，高度是不变的；对于仔猪来说饮水槽的位置要低，当仔猪长达后，饮水槽的高度就会相对显得较低，容易被牲畜所破坏。

技术实现要素：

为解决上述技术问题，本实用新型提供一种可调式猪用饮水槽。

本实用新型通过以下技术方案实现：一种可调式猪用饮水槽，包括支撑板和安装在支撑板上的槽体；所述槽体通过软管连接有供水箱；所述槽体的两端分别固定有一个支撑管，其中一个支撑管中心开有连通至槽体内的通道，通道通过所述软管连接供水箱；在所述支撑板上开有两道上下向的与支撑管位置相对的通槽，支撑管穿过通槽；所述支撑管上套装有内垫板和外垫板，内垫板和外垫板夹在支撑板的内外两侧；支撑管外端安装有紧固螺母；在支撑板上开有上下分布的定位孔，定位孔上配合设有用于限制外垫板的定位销。

其进一步是：所述供水箱包括箱体和安装在箱体上的供水管；所述供水管出口安装有控制阀；所述控制阀是一个浮动球阀，控制阀有一个摆臂和一个连接在摆臂端部的浮球机构；所述浮球机构包括滑动穿过摆臂端部的调节杆；所述调节杆上端套有一个回复弹簧，回复弹簧上端与调节杆上端连接，回复弹簧下端与摆臂连接；调节杆下端开有一段外螺纹，调节杆下端通过螺纹安装有调节螺母；调节杆下端连接有浮球。

所述内垫板是一块上下向布置的矩形板，矩形板中心开有一个供支撑管穿过的通孔，通孔上开有一个键槽；支撑管内端设有用于限位档台，支撑管上还焊接有一块与内垫板键槽相配合的定位键。

所述外垫板是一块左右向布置的矩形板，外垫板两端各开有一个供支撑管穿过的通孔。

所述定位孔包括左右相对称的两列，两列定位孔位于两个支撑板之间；所述定位销中间开有一段周向式的沉槽，所述外垫板下边抵在定位销沉槽内，定位销沉槽卡在定位孔内。

与现有技术相比，本实用新型的有益效果是：槽体可以实现竖直升降，根据猪仔不同成长时期，来调节槽体高度，便于猪仔引水；同时，根据猪仔的大小来调节槽体的高度，也能避免猪仔对槽体的破坏，降低维修量，减小饲养成本；供水箱中浮球机构做的改进，保证浮球机构的控水效果可以根据槽体的高度相适应。

附图说明

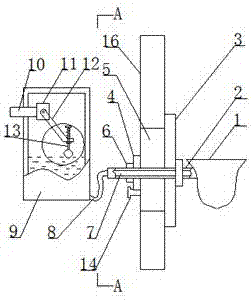

图1是本实用新型结构示意图；

图2是图1中A-A向视图；

图3是图1中浮球机构处的放大图。

图中：1、槽体；2、支撑管；3、内垫板；4、外垫板；5、通槽；6、紧固螺母；7、通道；8、软管；9、供水箱；10、供水管；11、控制阀；12、摆臂；13、浮球机构；13-1、调节杆；13-2、浮球；13-3、回复弹簧；13-4、调节螺母；14、定位销；15、定位孔；16、支撑板。

具体实施方式

以下是本实用新型的一个具体实施例，现结合附图对本实用新型做进一步说明。

如图1、图2所示，一种可调式猪用饮水槽，槽体1左边的两端分别固定有一个支撑管2，其中一个支撑管2中心开有连通至槽体1内的通道7，通道7通过软管8连接供水箱9；通过供水箱9向槽体1内供水，供水箱9为自动调节式的，可以保证槽体1内始终有一定量的水。在支撑板16上开有两道上下向的与支撑管2位置相对的通槽5，支撑管2穿过通槽5，通过支撑管2在通槽5内的上下移动来调节槽体1高度。支撑管2上套装有内垫板3和外垫板4，内垫板3和外垫板4夹在支撑板16的内外两侧，支撑管2外端安装有紧固螺母6；通过内垫板3、外垫板4和紧固螺母6来保证槽体1的稳定。每个支撑管2安装有一个独立的内垫板3，内垫板3是一块上下向布置的矩形板，矩形板中心开有一个供支撑管2穿过的通孔，通孔上开有一个键槽；支撑管2内端设有用于限位档台，支撑管2上还焊接有一块与内垫板3键槽相配合的定位键。两个支撑管2共同安装一个外垫板4，外垫板4是一块左右向布置的矩形板，外垫板4两端各开有一个供支撑管2穿过的通孔。定位孔15包括左右相对称的两列，每列定位孔15并非竖直排列，而是上端朝两侧倾斜一定角度，这样能保证支撑板16的整体强度；定位销14中间开有一段周向式的沉槽；在使用时，外垫板4下边抵在定位销14沉槽内，定位销14沉槽卡在定位孔15内，保证定位销14不会因为晃动而滑出。在调节槽体高度时，现松动一点紧固螺母，拿出定位销；然后将支撑管上移一定距离，在插入定位销，然后拧紧紧固螺母，高度调节完毕。

结合图1和图3所示，供水箱9包括箱体和安装在箱体上的供水管10；供水管10出口安装有控制阀11；控制阀11是一个浮动球阀，能够保证槽体1内始终有一定量的水。控制阀11有一个摆臂12和一个连接在摆臂12端部的浮球机构13；浮球机构13包括滑动穿过摆臂12端部的调节杆13-1；调节杆13-1上端套有一个回复弹簧13-3，回复弹簧13-3上端与调节杆13-1上端连接，回复弹簧13-3下端与摆臂12连接；调节杆13-1下端开有一段外螺纹，调节杆13-1下端通过螺纹安装有调节螺母13-4；调节杆13-1下端连接有浮球13-2。当槽体1高度进行调节后，浮球机构13中浮球也可以做相应的调节，来保证供水箱9的供水效果。
