果树快速灌溉系统的制作方法

本实用新型属于果树灌溉领域，具体涉及一种果树快速灌溉系统。

背景技术：

常用的灌溉系统的结构如下：通过注水管道依次连接有灌溉水泵、过滤器、电磁阀、止逆阀、流量计、喷嘴。在对果树进行灌溉时，经常采用河水或者是池塘水，但是由于河水或池塘水中有泥或砂或渣等物质，以上的泥砂等进入注水管道后十分不便于清理，因上针对以上的缺陷，上述的灌溉系统中设置了过滤器，将灌溉用水过滤后再对果树进行浇灌，以上的系统虽然解决了泥砂渣等对注水管道的影响，但是也带来的新的问题，设置过滤器后水流速度明显变慢，延长了浇灌时间。

因此，需要针对上述系统的缺陷进行改进，设计一种果树快速灌溉系统。

技术实现要素：

为了解决上述的技术问题，本实用新型提供了一种带有过滤装置的既能对灌溉用水过滤而且还能快速对果树进行灌溉的系统 。

本实用新型的果树快速灌溉系统，包括注水管道、灌溉水泵及喷淋装置，该灌溉系统还包括：沉淀池、过滤池、暂存池，沉淀池与过滤池、暂存池通过注水管道依次串联连接；

过滤池中有第一过滤器；

沉淀池与过滤池之间、过滤池与暂存池之间均有抽水泵；

暂存池与喷淋装置之间的注水管道上有灌溉水泵；

喷淋装置包括：底座，伸缩杆，伸缩杆内部有伸缩管；

底座与伸缩杆活动连接；

该伸缩杆的下部有入水口，注水管道穿过伸缩杆的入水口进入到伸缩管内部，与伸缩管相连通；

伸缩管的最上部连接有三通阀，三通阀的两端分别连接有旋转喷嘴。

作为本实用新型的一种改进，灌溉水泵与喷淋装置之间的注水管道上依次串联连接有电磁阀、止逆阀、流量计。

暂存池与灌溉水泵之间有一条支路注水管道连接有第二过滤器。

伸缩杆为不锈钢材质，伸缩管材质为PVC。

第一过滤器为网式过滤器，第二过滤器为砂石过滤器。第一过滤器位于过滤池的上部，优选的，将第一过滤器设置在过滤池从上至下的1/10高度处。

本实用新型的构思是， 采用一套过滤装置，将灌溉用水提前过滤，待灌溉时，直接采用已经过滤好的灌溉用水，当储备的灌溉用水不足时，采用与该条支路相并联的其它注水管道进行补充，或者是储备的灌溉用水与各支路管道同时工作，达到了既能使灌溉用水过滤防止其沉积于注水管道中难以清理的目的，又不减缓其灌溉速度。同时，本实用新型还设置了可伸缩的喷淋装置以及双旋转喷嘴，可以调节喷淋高度，增加喷淋面积，进而加快喷淋速度。

本实用新型的有益效果在于，采用了以上的带有储备过滤的灌溉用水功能的灌溉系统，储备好的过滤后灌溉用水可以单独浇灌，也可以辅以支路管道中的灌溉用水同时进行浇灌，加快了灌溉的速度；另外，本发明设置了可以调节高度的喷淋装置，可使浇灌用水喷洒得更远，面积更大，以及设置了带有双旋转喷嘴，也进一步的节省了浇灌时间，加快了灌溉速度。

附图说明

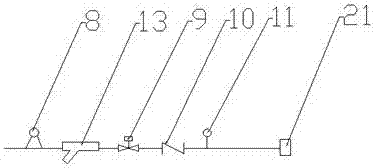

图1为改进之前的灌溉系统；

图2为本实用新型的灌溉系统；

图3为喷淋装置的放大的结构示意图；

图中，1-沉淀池，2-抽水泵， 3-注水管道，4-第一过滤器，5-过滤池，6-暂存池，7-单向阀，8-灌溉水泵，9-电磁阀，10-止逆阀，11-流量计，12-喷淋装置，13-第二过滤器，14-第三过滤器，15-入水口，16-底座，17-伸缩杆，18-伸缩管，19-旋转喷嘴，20-三通阀，21-喷嘴。

具体实施方式

下面结合附图和具体实施方式来对本实用新型作更进一步的说明，以便本领域的技术人员更了解本实用新型，但并不以此限制本实用新型。

图1为改进之前的灌溉系统，其具体结构如下：

注水管道上依次有灌溉水泵8，砂石过滤器相当于实施例1中的第二过滤器13，电磁阀9，止逆阀10，流量计11，喷嘴21。

灌溉用水通过灌溉水泵送至第二过滤器13，经过第二过滤器13过滤后输送至喷嘴21，完成浇灌工作。

其缺点是过滤灌溉用水时会减慢水流速度，从而使喷淋水的流量减小，进而减慢喷淋速度。

实施例1

果树快速灌溉系统，包括通过注水管道3依次串联连接的沉淀池1、过滤池5、暂存池6；

过滤池5中有第一过滤器4；在过滤池5自上而下1/10位置处有第一过滤器4；

沉淀池1与过滤池5之间、过滤池5与暂存池6之间分别有抽水泵2；

暂存池6与喷淋装置12之间的注水管道3上依次有灌溉水泵8、电磁阀9、止逆阀10、流量计11；用以调节水流向及流量；

喷淋装置12包括：底座16，伸缩杆17，伸缩杆17内部有伸缩管18；

底座16与伸缩杆17活动连接；

该伸缩杆17的下部有入水口15，注水管道3穿过伸缩杆17的入水口15进入到伸缩管18内部，与伸缩管18相连通；

伸缩管18的最上部连接有三通阀20，三通阀20的两端分别连接有旋转喷嘴19。

暂存池6与灌溉水泵8之间有一条支路注水管道连接有第二过滤器13，还有一条支路连接有第三过滤器14，这两条支路管道上有单向阀7，暂存池6与灌溉水泵8之间也有单向阀7，单向阀7用于控制水流是否通过。

伸缩杆17为不锈钢材质，伸缩管18材质为PVC。

第一过滤器4为网式过滤器，第二过滤器13、第三过滤器14均为砂石过滤器。

灌溉作业时，浇灌用水通过沉淀池1沉淀，除去部分砂石和泥沙，通过沉淀后的浇灌用水通过抽水泵2输送至过滤池5，经过过滤池5中的第一过滤器4过滤，再通过抽水泵2输送至暂存池6中，调节单向阀7以控制浇灌用水的流量，浇灌用水通过灌溉水泵8输送至喷淋装置12，在此过程中，通过电磁阀、止逆阀10以及流量计来控制或监测浇灌用水的流向及流量；

当暂存池中水量不足时，启动第二过滤器13或第三过滤器14，对浇灌用水过滤，然后将其输送至喷淋装置12。

喷淋装置12在喷淋过程中，旋转喷嘴19可不断旋转调整方向，伸缩杆17和伸缩管18高度可调，可实现不同远近的果树浇灌，扩大浇灌的面积。
