一种环保农业种植大棚的制作方法

本实用新型涉及农业技术领域，具体为一种环保农业种植大棚。

背景技术：

大棚种植是一种种植技术，该技术是一种科学的种植方式，立冬以后气温降低，特别是12月份后时有霜冻甚至结冰，要预防植株受冻，方法是在大棚内再加盖一层无滴膜，无滴膜的四周要垂到地面压死，白天开通风口排雾，傍晚封死四周的风口，使其冷空气不会进入，可确保植株不受冻害。

目前环保的种植大棚有很多，有些种植大棚能够收集雨水对种植大棚内的植物进行灌溉，但是收集的雨水不能够得到有效的利用，收集的雨水会得到很大的浪费，使得降低了大棚的环保效果，从而就降低了大棚的实用性。

技术实现要素：

本实用新型的目的在于提供一种环保农业种植大棚，具备让种植大棚内收集的雨水能够得到有效利用的优点，解决了环保效果低会降低种植大棚实用性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环保农业种植大棚，包括棚体，所述棚体的顶部连接有挡雨罩，所述棚体内侧的顶部连接有支撑杆，所述棚体两侧的顶部均设有集水板，所述集水板底部的一侧连接有安装板，所述安装板的一侧设有紧固螺栓，所述紧固螺栓的一侧贯穿安装板并延伸至棚体的内侧，所述棚体内部两侧的顶部均开设有通水孔，所述棚体内腔的两侧均设有集水箱，所述集水箱的内腔连接有滤纱网，所述集水箱底部的一侧连通清理管，所述清理管的底部螺纹连接有封盖，所述集水箱一侧的底部连通导管，所述导管的顶部通过第一连接杆与支撑杆连接，所述导管的底部通过支管连接有喷淋管，所述支管的外侧设有控制阀门，所述喷淋管的底部等距离连接有喷头，所述导管的一侧连接有通管，所述通管的内腔连接有安装环，所述安装环的内侧等距离通过支杆连接有套杆，所述安装环的底部设有锥形弹簧，所述锥形弹簧的底部设有连接板，所述连接板的底部设有螺纹杆，所述螺纹杆的顶部贯穿连接板与套杆的内侧螺纹连接，所述棚体内侧底部的中部设有沟渠。

优选的，所述集水箱的底部连接有加强筋，所述加强筋的一侧与棚体的内侧壁连接。

优选的，所述集水板为弧形板。

优选的，所述通水孔位于集水板一侧的顶部。

优选的，所述集水箱顶部的两侧通过第二连接杆与支撑杆连接。

优选的，所述沟渠位于通管的正下方。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过集水板和集水箱的使用，使得通过挡雨罩滑落的雨水能够收集到集水板上，让集水板上的雨水通过通水孔流到集水箱内，从而方便对雨水进行收集，降低了收集雨水的流失，通过导管与通管的使用，使得集水箱内的雨水经过滤纱网的过滤后，通过导管能够将雨水导入到喷淋管内，从而便于雨水对棚体内的植物进行灌溉，同时防止了集水箱内的雨水会回流到集水板上进行挥发，降低了雨水的浪费，水分能够通过导管流到通管中，通管中的雨水能够流到沟渠中对种植大棚内的土壤进行灌溉，降低了雨水的浪费，通过安装环与锥形弹簧的使用，使得通过转动螺纹杆后，安装环底部的锥形弹簧能够进行收缩，从而降低力通管内水流的空间，从而让雨水缓慢的从通管流到沟渠中，降低了雨水的浪费，让种植大棚变得更加环保。

附图说明

图1为本实用新型结构示意图；

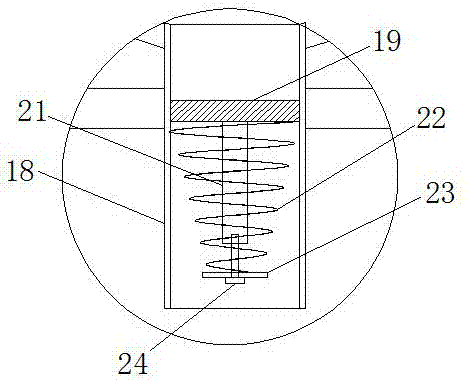

图2为图1中A处放大图；

图3为本实用新型安装环的俯视图。

图中：1棚体、2挡雨罩、3支撑杆、4集水板、5安装板、6紧固螺栓、7通水孔、8集水箱、9滤纱网、10清理管、11封盖、12导管、13第一连接杆、14支管、15喷淋管、16控制阀门、17喷头、18通管、19安装环、20支杆、21套杆、22锥形弹簧、23连接板、24螺纹杆、25沟渠、26加强筋、27第二连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种环保农业种植大棚，包括棚体1，棚体1的顶部连接有挡雨罩2，棚体1内侧的顶部连接有支撑杆3，棚体1两侧的顶部均设有集水板4，集水板4为弧形板，集水板4底部的一侧连接有安装板5，安装板5的一侧设有紧固螺栓6，通过紧固螺栓6与安装板5的使用，使得集水板4在安装后能够更加稳定，紧固螺栓6的一侧贯穿安装板5并延伸至棚体1的内侧，棚体1内部两侧的顶部均开设有通水孔7，通水孔7位于集水板4一侧的顶部，棚体1内腔的两侧均设有集水箱8，通过集水板4和集水箱8的使用，使得通过挡雨罩2滑落的雨水能够收集到集水板4上，让集水板4上的雨水通过通水孔7流到集水箱8内，从而方便对雨水进行收集，降低了收集雨水的流失，集水箱8的底部连接有加强筋26，加强筋26的一侧与棚体1的内侧壁连接，集水箱8顶部的两侧通过第二连接杆27与支撑杆3连接，集水箱8的内腔连接有滤纱网9，集水箱8底部的一侧连通清理管10，清理管10的底部螺纹连接有封盖11，通过清理管10的使用，使得转开封盖11后，清理管10能够清理出集水箱8内滤纱网9过滤掉的沙子，集水箱8一侧的底部连通导管12，导管12的顶部通过第一连接杆13与支撑杆3连接，导管12的底部通过支管14连接有喷淋管15，支管14的外侧设有控制阀门16，喷淋管15的底部等距离连接有喷头17，导管12的一侧连接有通管18，通过导管12与通管18的使用，使得集水箱8内的雨水经过滤纱网9的过滤后，通过导管12能够将雨水导入到喷淋管15内，从而便于雨水对棚体1内的植物进行灌溉，同时防止了集水箱8内的雨水会回流到集水板4上进行挥发，降低了雨水的浪费，水分能够通过导管12流到通管18中，通管18中的雨水能够流到沟渠25中对种植大棚内的土壤进行灌溉，降低了雨水的浪费，通管18的内腔连接有安装环19，安装环19的内侧等距离通过支杆20连接有套杆21，安装环19的底部设有锥形弹簧22，通过安装环19与锥形弹簧22的使用，使得通过转动螺纹杆24后，安装环19底部的锥形弹簧22能够进行收缩，从而降低力通管18内水流的空间，从而让雨水缓慢的从通管18流到沟渠25中，降低了雨水的浪费，让种植大棚变得更加环保，锥形弹簧22的底部设有连接板23，连接板23的底部设有螺纹杆24，螺纹杆24的顶部贯穿连接板23与套杆21的内侧螺纹连接，棚体1内侧底部的中部设有沟渠25，沟渠25位于通管18的正下方。

使用时，雨水通过挡雨罩2流到集水板4上，集水板4上的雨水通过通水孔7流到集水箱8中，集水箱8中的雨水通过导管12与支管14流到喷淋管15中，喷淋管15通过喷头17对大棚内的植物进行喷淋灌溉，导管12内的水分通过通管18流到沟渠25中，转动螺纹杆24，让锥形弹簧22进行收缩，降低雨水流出的速度。

综上所述，该环保农业种植大棚，通过集水箱8、集水板4、导管12和通管18的使用，使得集水箱8降低了雨水挥发的效率，通过锥形弹簧22进行收缩，控制了通管18流出的水量，从而降低了收集雨水的浪费，让种植大棚变得更加环保解决了环保效果低会降低种植大棚实用性的问题。
