新型畜牧养殖用牛舍的制作方法

本实用新型涉及畜牧养殖领域，尤其涉及一种新型畜牧养殖用牛舍。

背景技术：

随着畜牧业的发展，养殖技术的提升，养殖环境也逐渐地走进民众的视线，畜牧养殖用牛舍自然也成为其中一部分，民众不仅关心畜牧养殖用牛舍的实用性，也关心它的安全性，现有的畜牧养殖用牛舍只是对横梁、立柱进行简单的连接，其受力不合理、结构不稳固。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种受力更合理、结构更稳固的新型畜牧养殖用牛舍。

本实用新型的目的是通过以下技术方案来实现：

一种新型畜牧养殖用牛舍，包括钢立柱、斜拉连接环、斜拉杆、支撑横梁、固定底座、屋面板、屋面横梁、混凝土基础，所述混凝土基础上部连接钢立柱，所述钢立柱上部连接屋面板，所述屋面板下部连接屋面横梁，所述屋面横梁端部连接钢立柱，所述钢立柱中部右侧连接斜拉连接环，所述斜拉连接环连接斜拉杆一端，所述斜拉杆另一端连接支撑横梁， 所述支撑横梁端部具有插件，所述插件具有四号圆孔，所述支撑横梁左侧连接橡胶垫片，所述橡胶垫片具有一号圆孔，所述橡胶垫片左侧连接固定底座，所述固定底座左侧端部具有防脱落凸起，所述固定底座右侧具有插槽，所述固定底座右侧上部具有二号圆孔，所述固定底座右侧上部连接上弹簧垫片，所述固定底座右侧下部具有三号圆孔，所述固定底座右侧下部连接下弹簧垫片，所述下弹簧垫片下部连接紧固螺母，所述紧固螺母内壁连接紧固螺栓。

所述紧固螺栓依次穿过上弹簧垫片、二号圆孔、四号圆孔、三号圆孔、下弹簧垫片，所述紧固螺栓插入紧固螺母中。

所述钢立柱内部具有固定底座槽，所述固定底座槽端部具有防脱落卡槽，所述防脱落卡槽连接防脱落凸起，所述防脱落凸起与防脱落卡槽相适应。

有益效果：

通过斜拉杆的斜拉作用，使钢立柱、支撑横梁的连接形成稳定的三角结构，使钢立柱、支撑横梁的连接更加稳固，支撑横梁、固定底座之间夹有橡胶垫片，对突然的外力起缓冲作用，进而保护构件不受损害，防脱落凸起卡在防脱落卡槽中，防脱落卡槽对防脱落凸起起限制作用，防止固定底座从钢立柱中滑落出来，在钢立柱、斜拉连接环、斜拉杆、支撑横梁、固定底座、屋面板、屋面横梁、混凝土基础的共同配合作用下，对防脱落卡槽、支撑横梁进行双重加固，使这种新型畜牧养殖用牛舍受力更合理、结构更稳固。

附图说明

图1为本实用新型所述的新型畜牧养殖用牛舍结构示意图。

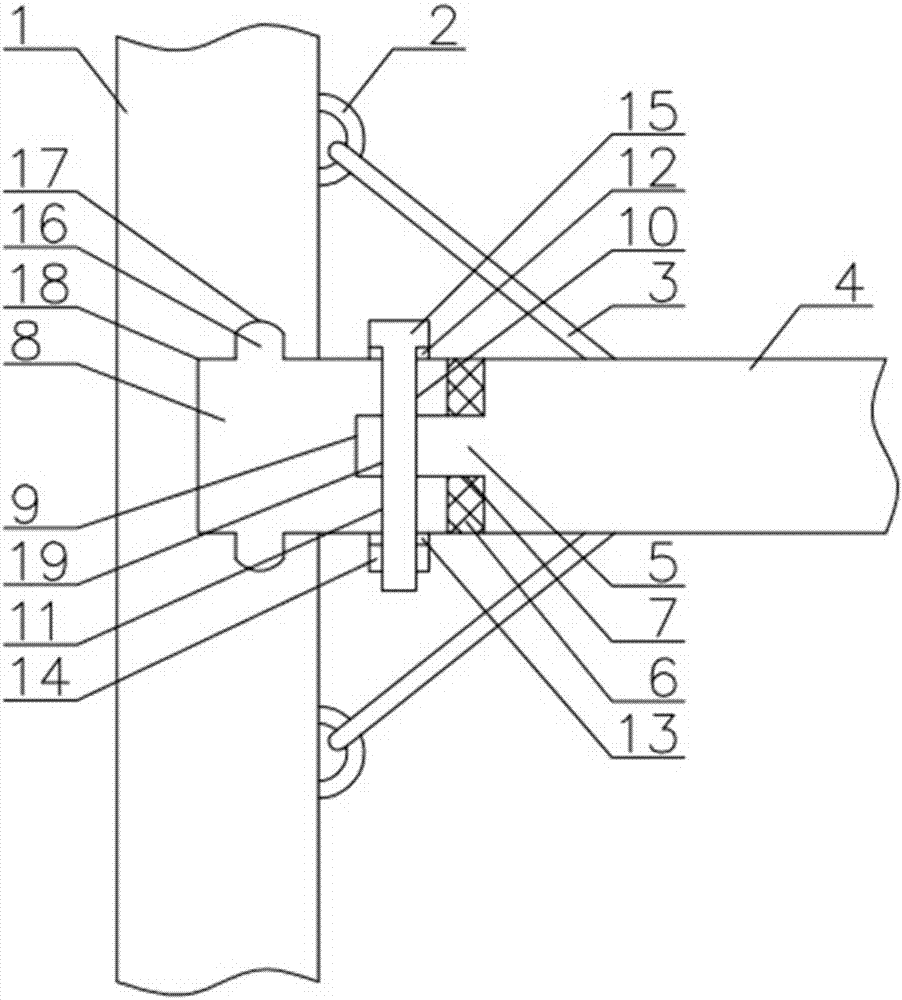

图2为本实用新型所述的新型畜牧养殖用牛舍局部结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种新型畜牧养殖用牛舍，包括钢立柱1、斜拉连接环2、斜拉杆3、支撑横梁4、固定底座8、屋面板20、屋面横梁21、混凝土基础22，所述混凝土基础22上部连接钢立柱1，所述钢立柱1上部连接屋面板20，所述屋面板20下部连接屋面横梁21，所述屋面横梁21端部连接钢立柱1，所述钢立柱1中部右侧连接斜拉连接环2，所述斜拉连接环2连接斜拉杆3一端，所述斜拉杆3另一端连接支撑横梁4， 所述支撑横梁4端部具有插件5，所述插件5具有四号圆孔19，所述支撑横梁4左侧连接橡胶垫片6，所述橡胶垫片6具有一号圆孔7，所述橡胶垫片6左侧连接固定底座8，所述固定底座8左侧端部具有防脱落凸起16，所述固定底座8右侧具有插槽9，所述固定底座8右侧上部具有二号圆孔10，所述固定底座8右侧上部连接上弹簧垫片12，所述固定底座8右侧下部具有三号圆孔11，所述固定底座8右侧下部连接下弹簧垫片13，所述下弹簧垫片13下部连接紧固螺母14，所述紧固螺母14内壁连接紧固螺栓15，通过斜拉杆3的斜拉作用，使钢立柱1、支撑横梁4的连接形成稳定的三角结构，使钢立柱1、支撑横梁4的连接更加稳固，支撑横梁4、固定底座8之间夹有橡胶垫片6，对突然的外力起缓冲作用，进而保护构件不受损害。

所述紧固螺栓15依次穿过上弹簧垫片12、二号圆孔10、四号圆孔19、三号圆孔11、下弹簧垫片13，所述紧固螺栓15插入紧固螺母14中。

所述钢立柱1内部具有固定底座槽18，所述固定底座槽18端部具有防脱落卡槽17，所述防脱落卡槽17连接防脱落凸起16，所述防脱落凸起16与防脱落卡槽17相适应，防脱落凸起16卡在防脱落卡槽17中，防脱落卡槽17对防脱落凸起16起限制作用，防止固定底座8从钢立柱1中滑落出来，在钢立柱1、斜拉连接环2、斜拉杆3、支撑横梁4、固定底座8、屋面板20、屋面横梁21、混凝土基础22的共同配合作用下，对防脱落卡槽1、支撑横梁4进行双重加固，使这种新型畜牧养殖用牛舍受力更合理、结构更稳固。
