一种新型智能不锈钢板材孵化机的制作方法

本实用新型涉及养殖设备技术领域，特别涉及一种新型智能不锈钢板材孵化机。

背景技术：

孵化机是一种人工模拟卵生动物母性孵化环境，以将受精蛋发育成生命的机器。现有技术中的孵化机存在以下不足，首先，不同孵化时期，孵化机内的环境需要不同的温度和氧气、二氧化碳含量，主要是通风调节，孵化机的进风量自主调节能力较差，其次，孵化机内调节温度靠空气传导，变化快，容易对待孵化的蛋产生不良影响，降低孵化率，不能稳定的保持温度，孵化机外壳一般采用拉丝面板材质，清洁较困难，容易积聚静电。

技术实现要素：

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本实用新型的另一个目的是提供一种新型智能不锈钢板材孵化机，通过调节透风孔的开度大小，有利于控制空气流通的速度，红外灯组能够使保温箱体内快速升温，通过盘管中的水保持保温箱体内的温度，温度稳定性高，孵化板上的不锈钢板材导热率高，能够快速捕捉保温箱体内的温度变化，并与保温箱体内的温度一致，且易于清洗，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型智能不锈钢板材孵化机，包括保温箱体，所述保温箱体由保温板和贴合在保温板内外两侧的不锈钢板组成，所述保温箱体的内壁水平滑动安装有若干个孵化板，所述孵化板为不锈钢孵化板，所述保温箱体的内壁环绕嵌有盘管，所述保温箱体的顶端中部设有进风凸台，所述保温箱体的上方内壁环绕进风凸台设有红外灯组，所述保温箱体的下部设有箱体底座，所述箱体底座的上方设有温度传感器，所述箱体底座的一侧设有循环水箱，所述箱体底座的另一侧安装有循环水泵，所述循环水泵和循环水箱之间连接有连通管，所述盘管的一端连接到循环水箱的上方，所述盘管的另一端连接到循环水泵的上方。

优选的是，所述孵化板的外侧中部开设有抽拉凹槽。

优选的是，所述孵化板的内部填充物为保温材料，所述孵化板的上方开设有若干个放置槽，所述放置槽的底端和顶端均设有弧状软性垫块。

优选的是，所述进风凸台中部转动设有进风盖，所述进风盖的上方设有扳槽，所述进风盖的下方相间分布有透风孔。

优选的是，所述循环水箱的一侧设有加热器，所述循环水箱的中部设有加热丝，所述加热丝的两端与加热器通过电路连接。

优选的是，所述保温箱体的内壁两侧均设有紫外线消毒灯。

本实用新型至少包括以下有益效果：通过扳槽旋转进风盖，与进风凸台配合，调节透风孔的开度大小，有利于控制空气流通的速度，紫外线消毒灯可在孵化间隙对保温箱体中杀菌消毒，红外灯组能够使保温箱体内快速升温，通过盘管中的水保持保温箱体内的温度，温度稳定性高，孵化板上的不锈钢板材导热率高，能够快速捕捉保温箱体内的温度变化，并与保温箱体内的温度一致，保温箱体外表面包覆不锈钢板，易于清洗，减少静电。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本实用新型的结构示意图；

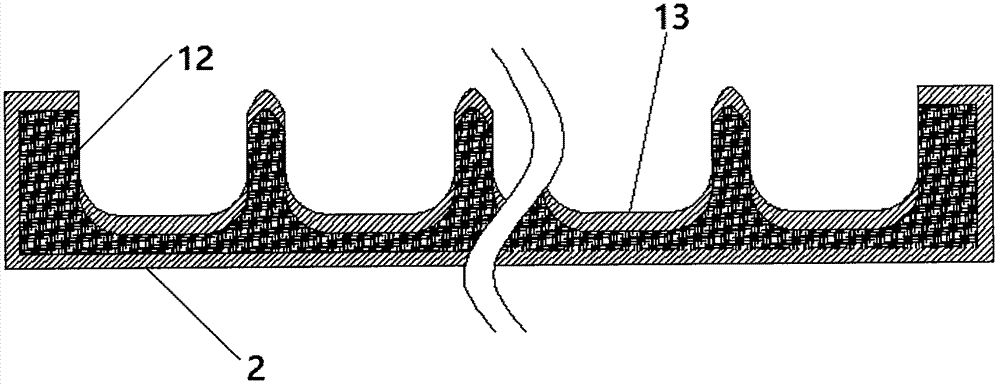

图2为孵化板的结构示意图。

图中：1、保温箱体；1-1、不锈钢板；1-2、保温板；2、孵化板；3、盘管；4、进风凸台；5、红外灯组；6、箱体底座；7、温度传感器；8、循环水箱；9、循环水泵；10、连通管；11、抽拉凹槽；12、放置槽；13、软性垫块；14、进风盖；15、扳槽；16、透风孔；17、加热器；18、加热丝；19、紫外线消毒灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不排除一个或多个其它元件或其组合的存在或添加。

请参阅图1-2，本实用新型提供一种技术方案：包括保温箱体1，所述保温箱体1由保温板1-2和贴合在保温板1-2内外两侧的不锈钢板1-1组成，保温板为酚醛泡沫保温板，保温箱体1的内壁水平滑动安装有若干个孵化板2，孵化板2用于放置待孵化的蛋，孵化板2的外侧中部开设有抽拉凹槽11，抽拉凹槽11便于抽拉孵化板2，孵化板2为不锈钢孵化板，孵化板2的内部填充物为保温材料，用于维持孵化板2上的温度稳定，孵化板2的上方开设有若干个放置槽12，放置槽12的底端和顶端均设有弧状软性垫块13，保温箱体1的内壁环绕嵌有盘管3，盘管3用于循环水，并通过盘管3保持保温箱体1内的温度，保温箱体1的顶端中部设有进风凸台4，进风凸台4用于将保温箱体1内的空气与外界交换，进风凸台4中部转动设有进风盖14，进风盖14的上方设有扳槽15，进风盖14的下方相间分布有透风孔16，通过扳槽15改变透风孔16的开度大小，保温箱体1的上方内壁环绕进风凸台4设有红外灯组5，红外灯组5用于短时间改变保温箱体1内的温度，保温箱体1的下部设有箱体底座6，箱体底座6的上方设有温度传感器7，温度传感器7用于测量保温箱体1内的温度，箱体底座6的一侧设有循环水箱8，循环水箱8用于储存水，循环水箱8的一侧设有加热器17，循环水箱8的中部设有加热丝18，加热丝18的两端与加热器17通过电路连接，加热器17与加热丝18配合，对循环水箱8中的水加热，箱体底座6的另一侧安装有循环水泵9，循环水泵9为盘管3内的水提供循环动力，循环水泵9和循环水箱8之间连接有连通管10，盘管3的一端连接到循环水箱8的上方，盘管3的另一端连接到循环水泵9的上方，保温箱体1的内壁两侧均设有紫外线消毒灯19，用于在孵化间隙杀菌消毒；

通过扳槽15旋转进风盖14，与进风凸台4配合，调节透风孔16的开度大小，有利于控制空气流通的速度，紫外线消毒灯19可在孵化间隙对保温箱体1中杀菌消毒，红外灯组5能够使保温箱体1内快速升温，通过盘管3中的水保持保温箱体1内的温度，温度稳定性高，孵化板2上的不锈钢板材导热率高，能够快速捕捉保温箱体1内的温度变化，并与保温箱体1内的温度一致，保温箱体外表面包覆不锈钢板1-1，易于清洗，减少静电。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，对于本领域的普通技术人员而言，在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
