蛋鸡饲料上料机的制作方法

本实用新型涉及养殖机械技术领域，尤其涉及一种蛋鸡饲料上料机。

背景技术：

在蛋鸡养殖行业，蛋鸡鸡舍采用多层建筑，鸡饲料槽也是按层设计排布的，手工添加饲料费工费力，劳动强度大，工作效率低，还会造成饲料的大量浪费，同时手工添加饲料时，饲喂量无法控制，造成蛋鸡的生长情况不同，影响蛋鸡产蛋量。对于现代化鸡舍，有采用大型自动上料设备的，大都体积较大且结构复杂，用于一般的鸡舍，受到鸡舍条件和制造成本限制，普及难度较大。

技术实现要素：

本实用新型的目的在于针对现有上料机存在的问题，提供了一种结构简单，工作效率高，可有效保证蛋鸡产蛋量和鸡蛋质量的蛋鸡饲料上料机。

为解决上述问题，本实用新型提供的蛋鸡饲料上料机采用了如下技术方案：

一种蛋鸡饲料上料机，包括第一支架、料箱和第二支架，所述第一支架与第二支架通过横杆相连，所述横杆上设有料箱，所述料箱上设有下料管，所述下料管靠近出料口位置处设有除尘器，所述除尘器通过管路与设置在第一支架上的集尘箱相连接，所述第二支架上设有驱动结构和控制器。

优选的，所述第一支架包括第一导轨、第一底座和第一立柱，所述第一立柱与第一底座为一体结构，所述第一底座上设有辅助滚轮；

所述第二支架包括第二导轨、第二底座和第二立柱，所述第二立柱与第二底座为一体结构，所述第二底座上设有辅助滚轮和驱动轮。

优选的，所述横杆上还设有消毒箱和消毒管，所述消毒箱与消毒管相连，所述消毒管上设有喷嘴。

优选的，所述下料管上设有限流结构，所述限流结构包括驱动电机、传感器和限流板，所述驱动电机的传动轴上设有齿轮，所述齿轮与限流板上的齿条相啮合。

优选的，所述驱动结构包括减速电机、下料轴和输料管，所述输料管内设有下料组件，所述下料组件与下料轴相连，所述减速电机与下料轴、下料轴与设置在第二底座上的驱动轮均通过传动链相连接。

优选的，所述减速电机、驱动电机和传感器均与控制器电连接。

优选的，所述驱动结构上设有外罩。

优选的，所述横杆上至少设有一个料箱。

优选的，所述第一导轨和第二导轨的底部均设有缓震层。

优选的，所述料箱上至少设置一个下料管。

本实用新型所述为一种蛋鸡饲料上料机，具有结构简单、操作方便、生产过程条件温和等优点，采用本实用新型可极大地节省人员，降低劳动强度，提高饲养效率，上料机可满足中小规模养鸡场使用，便于市场推广应用,同时采用除尘器可有效改善蛋鸡生长环境，增强其抗病能力的作用，限流结构还可根据蛋鸡不同生长阶段进行合理饲养，避免了饲料的浪费和饲料发生变质等问题，保证了蛋鸡的健康成长，增加蛋鸡的产蛋量和鸡蛋质量。

附图说明

图1为本实用新型立体结构示意图；

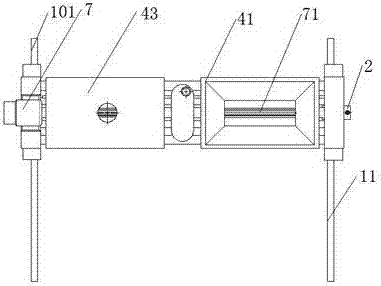

图2为本实用新型俯视图；

图3为本实用新型驱动结构的示意图；

图4为本实用新型剖视图。

其中：1.第一支架、11.第一导轨、12.第一底座、13.第一立柱、2.集尘箱、3.横杆、4.料箱、41.限流结构、42.下料管、43.防尘盖、44.除尘器、5.消毒箱、6.消毒管、7.驱动结构、71、下料组件、72. 下料轴、73.输料管、74.减速电机、75.驱动轮、76.传动链、8.控制器、9.外罩、10.第二支架、101.第二导轨、102.第二底座、1021.辅助滚轮、103.第二立柱。

具体实施方式

为了更清楚的了解本实用新型提供的技术方案，下面结合附图和具体的实施例对本实用新型做进一步的说明。

如图1、图2所示，为本实用新型提供的蛋鸡饲料上料机的实施例，一种蛋鸡饲料上料机，包括第一支架1、料箱4和第二支架10，所述第一支架1与第二支架10通过横杆3相连，所述横杆3上设有料箱4，更优选的所述横杆3上设有两个料箱4，所述料箱4可为梯形体、长方体、三角体或者半圆柱体中的任意一种结构，所述料箱4上设有防尘盖43，所述防尘盖43可有效降低向料箱4内添加饲料时所产生的粉尘，所述料箱4上设有下料管42，所述饲料通过下料管42输送至指定的料槽内，所述下料管42靠近出料口位置处设有除尘器44，所述除尘器44可以将饲料落入料槽所产生的粉尘去除，以免粉尘对蛋鸡的健康产生影响，保证蛋鸡产蛋的质量，所述除尘器44通过管路与设置在第一支架1上的集尘箱2相连接，所述除尘器44将产生的粉尘输送至集尘箱2内集中处理，所述第二支架10上设有驱动结构7和控制器8。

所述第一支架1包括第一导轨11、第一底座12和第一立柱13，所述第一立柱13与第一底座12为一体结构，所述第一底座12上设有辅助滚轮1021；

所述第二支架10包括第二导轨101、第二底座102和第二立柱103，所述第二立柱103与第二底座102为一体结构，所述第二底座102上设有辅助滚轮1021和驱动轮75，更优选的所述第一底座12和第二底座102上设有两个辅助滚轮1021。

所述横杆3上还设有消毒箱5和消毒管6，所述消毒箱5与消毒管6相连，所述消毒管6上设有喷嘴，通过喷洒消毒液对蛋鸡所处环境进行消毒，进一步提高蛋鸡的生长环境，达到增加蛋鸡的产蛋量、保证鸡蛋风味的效果。

所述下料管42上设有限流结构41，所述限流结构41包括驱动电机、传感器和限流板，所述驱动电机的传动轴上设有齿轮，所述齿轮与限流板上的齿条相啮合，限流结构41可根据不同阶段的蛋鸡食量来控制从料箱4落下饲料的饲喂量，以此保证蛋鸡的正常生长，防止落料过多造成浪费，同时完全避免饲料在料槽内发生饲料变质等问题，增强了蛋鸡的抗病能力。

所述驱动结构7包括减速电机74、下料轴72和输料管73，所述输料管73内设有下料组件71，所述下料组件71与下料轴72相连，所述减速电机74与下料轴72、下料轴72与设置在第二底座102上的驱动轮75均通过传动链76相连接，所述减速电机74与下料轴72、下料轴72与驱动轮75可通过根据实际情况选择减速电机74带动下料轴72和下料轴72带动驱动轮75同时运动、减速电机74仅带动下料轴72运动或者减速电机74仅带动驱动轮75运动。

其中，所述驱动结构7、传感器和驱动电机均与控制器8相连；所述驱动结构7上设有外罩9；所述横杆3上至少设有一个料箱4；所述第一导轨11和第二导轨101的底部均设有缓震层，可有效减少蛋鸡饲料上料机运动时所产生的噪音；所述料箱4上至少设置一个下料管42；所述控制器8可通过移动终端设备操作，所述第一支架1和第二支架10上设置有限位开关。

使用时，将蛋鸡饲料通过输送车等工具添加至料箱4内，通过控制器8控制蛋鸡饲料上料机移动至合适位置，同时根据蛋鸡的生产阶段调节好上料管上的限流结构41，通过控制器8控制减速电机74带动上料轴和驱动轮75运动，除尘器44将粉尘去除，完成上料后，触动控制器8上的停止按钮停止喂料。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的实用新型思想并不仅限于此实用新型，任何运用本实用新型思想的改装，都将纳入本专利专利权保护范围内。
