一种带充电电源（电池组）电量显示的电动微型耕耘机的制作方法

本实用新型涉及农业机械领域，特别是涉及一种农作物栽培、大棚蔬菜及 田间管理使用的具有充电电源的电量显示的电动微型耕耘机。

背景技术：

在现代农业机械领域，采用新能源作为动力的农机产品已经逐步走向市场， 目前市面上的电动微型耕耘机产品大都采用电池组、电机对传统内燃机动力进 行替换，而农业机械一般均在野外作业，基本上无电源或无充电设施，难以完 成对电池组的充电，电池消耗完后对电动微型耕耘机的转移极为不便，因而在 使用中亟需一种具有能实时反映充电电源储电量的显示装置。

技术实现要素：

本实用新型的目的是提供一种重量轻、无环境污染、操作简便灵活、以充 电电源为动力的带电池组储电量显示功能的电动微型耕耘机。本实用新型是通 过以下技术方案来加以实现的：一种带充电电源电量显示的电动微型耕耘机， 它由扶手操纵系统6、手把式调速开关总成A、电量显示装置2、充电电源9、 直流无刷电动机7、直流无刷电机调速控制器8、安全防护板12、电源安装固定 架10、耕深调节机构11、变速箱13、动力输出轴14、旋耕刀具15构成，其特 征在于：所述的充电电源电量显示装置的电动微型耕耘机，电量显示装置2安 装在扶手操纵系统6上，电量显示装置2的控制端与充电电源9的输出接口端 一一对应连接，电量显示装置2能直接反映充电电源9的储电量，储电量的显 示方式可以是数显式或指针式或指示灯式。

附图说明

图1为电动微型耕耘机的手把式调速开关总成示意图。

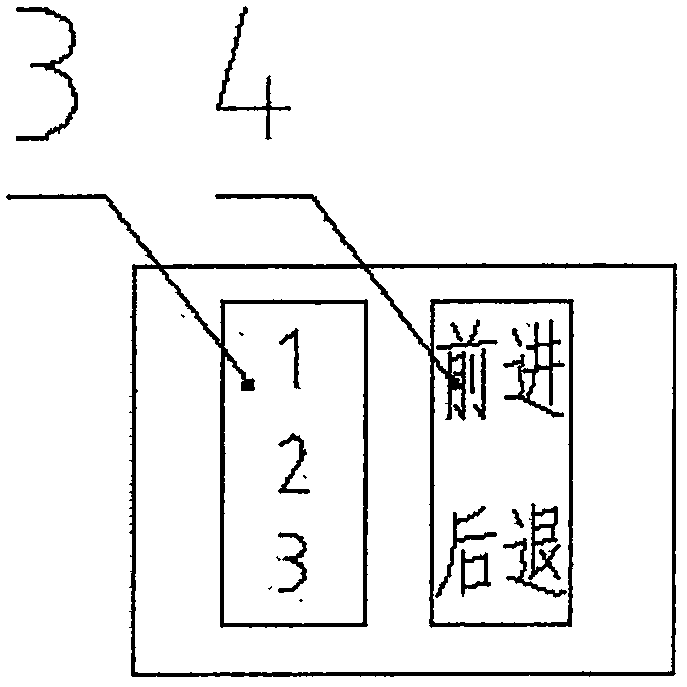

图2为进、退开关及1、2、3挡挡位开关示意图。

图3为电动微型耕耘机不安装刀具的主视图。

图4为电动微型耕耘机扶手操纵系统及电量显示装置和把手、控制开关的 安装示意图。

图5为旋耕刀具的示意图。

具体实施方式

以下结合附图对本实用新型提供的技术方案作进一步说明。

参照附图1、附图3、附图4、附图5，提供的一种带充电电源(电池组) 电量显示功能的电动微型耕耘机，它由扶手操纵系统6、手把式调速开关总成A、 电量显示装置2、充电电源(电池组)9、直流无刷电动机7、直流无刷电机调 速控制器8、安全防护板12、电源安装固定架10、耕深调节机构11、变速箱13、 动力输出轴14、旋耕刀具15等部件构成。电量显示装置2，它既可以是单独功 能的元器件，也可以是与其它控制开关组合形成的带电量显示的一种集成开关 总成结构。电量显示装置2既可以安装在扶手操纵系统6上，也可以安装在电 动微型耕耘机其它便于观察的位置上；电量显示装置2可采用数显式、指针式、 指示灯式等多种显示结构。在连接方式上，既可以将电量显示装置2的控制端 与充电电源(电池组)9的输出接口端一一对应连接，也可以将电量显示装置2 的控制端与直流无刷电机调速控制器8的控制接口端一一对应连接后再将直流 无刷电机调速控制器8的控制端与充电电源(电池组)9的控制接口端一一对应 连接，电量显示装置2能直接反映充电电源(电池组)9的储电量，方便使用者 进行作业选择。

本实用新型与现有技术相比，它具有以下优点：

1)以充电电源(电池组)为动力的电动微型耕耘机，具有零排放、噪音低、 高效安全，使用成本低，无环境污染等显著优点，特别适合烤烟、茶叶、蔬菜 及大棚等农作物的田间作业。

2)以电气调速控制方式替代传统机械结构变速方式的电动微型耕耘机，其 整机结构紧凑、故障率低、易维护，田间转移灵活、操作简便。

3)能够直接反映充电电源(电池组)的储电量，方便操作者进行作业选择 或田间转移。
