一种用于芽苗菜种子的消毒装置的制作方法

本实用新型涉及芽苗菜生产技术领域，具体是一种用于芽苗菜种子的消毒装置。

背景技术：

随着人们健康意识的不断提高，由各种谷类、豆类、树类的种子培育出可以食用的、绿色健康的芽苗菜也越来越受到消费者的欢迎。而现有生产芽苗菜采用的种子中含有的细菌、农药残留及微生物等杂质，如不清除则这些物质会保留在芽苗菜中，对食用者的健康产生危害。现有的芽苗菜种子的消毒方法多为将种子倒入消毒液中浸泡、捞出后清水冲洗的方式，这种方式存在着浸泡时间难控制、操作人员劳动强度大、消毒液残留较多、水资源消耗过多的问题。

技术实现要素：

本实用新型的目的是克服现有芽苗菜种子在消毒过程中存在的浸泡时间难控制、操作人员劳动强度大、消毒液残留较多、水资源消耗过多的问题，提供一种结构设计合理、工作效率高、操作人员劳动强度小、消毒质量好、水资源消耗少的用于芽苗菜种子的消毒装置。

本实用新型解决的技术问题所采取的技术方案为：

一种用于芽苗菜种子的消毒装置，包括消毒液池、电机、承载轴、连接板、搅动杆和搅拌杆，其特征在于：所述的消毒液池设置在支架上，在消毒液池上设置有承载板、轴套、排水管，并在消毒液池内设置有筛板、导流板，所述的电机设置在承载板上，并在电机上设置有电源线、主动轮，所述的承载轴穿过轴套，并在承载轴上设置有从动轮、连接块，所述的连接板设置在承载轴上，所述的搅动杆设置在连接板与连接板之间，所述的搅拌杆设置在连接块上，在连接板与连接板之间设置有多个搅动杆，在承载轴上的连接块上设置有多个搅拌杆，通过搅动杆、搅拌杆能够搅动消毒液池内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量，在消毒液池内设置有筛板、导流板，通过筛板能够将混入芽苗菜种子中的杂质与芽苗菜种子分离，提高芽苗菜种子的清洁度，通过导流板便于消毒液、杂质快速排出消毒液池，进一步提高芽苗菜种子的清洁度。

所述的排水管上设置有阀门，通过阀门能够将消毒液池内的消毒液、杂质快速排出消毒液池，提高芽苗菜种子消毒质量及消毒效率。

所述的导流板设置为弧形结构，通过导流板便于消毒液、杂质快速排出消毒液池，进一步提高芽苗菜种子的清洁度。

所述的电机上的主动轮通过皮带与从动轮连接，电机上的主动轮通过皮带带动从动轮旋转，从动轮带动承载轴旋转，进而带动搅动杆、搅拌杆旋转，通过搅动杆、搅拌杆能够搅动消毒液池内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量。

有益效果：本实用新型在连接板与连接板之间设置有多个搅动杆，在承载轴上的连接块上设置有多个搅拌杆，通过搅动杆、搅拌杆能够搅动消毒液池内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量，在消毒液池内设置有筛板、导流板，通过筛板能够将混入芽苗菜种子中的杂质与芽苗菜种子分离，提高芽苗菜种子的清洁度，通过导流板便于消毒液、杂质快速排出消毒液池，进一步提高芽苗菜种子的清洁度。

附图说明

图1是本实用新型的结构示意图。

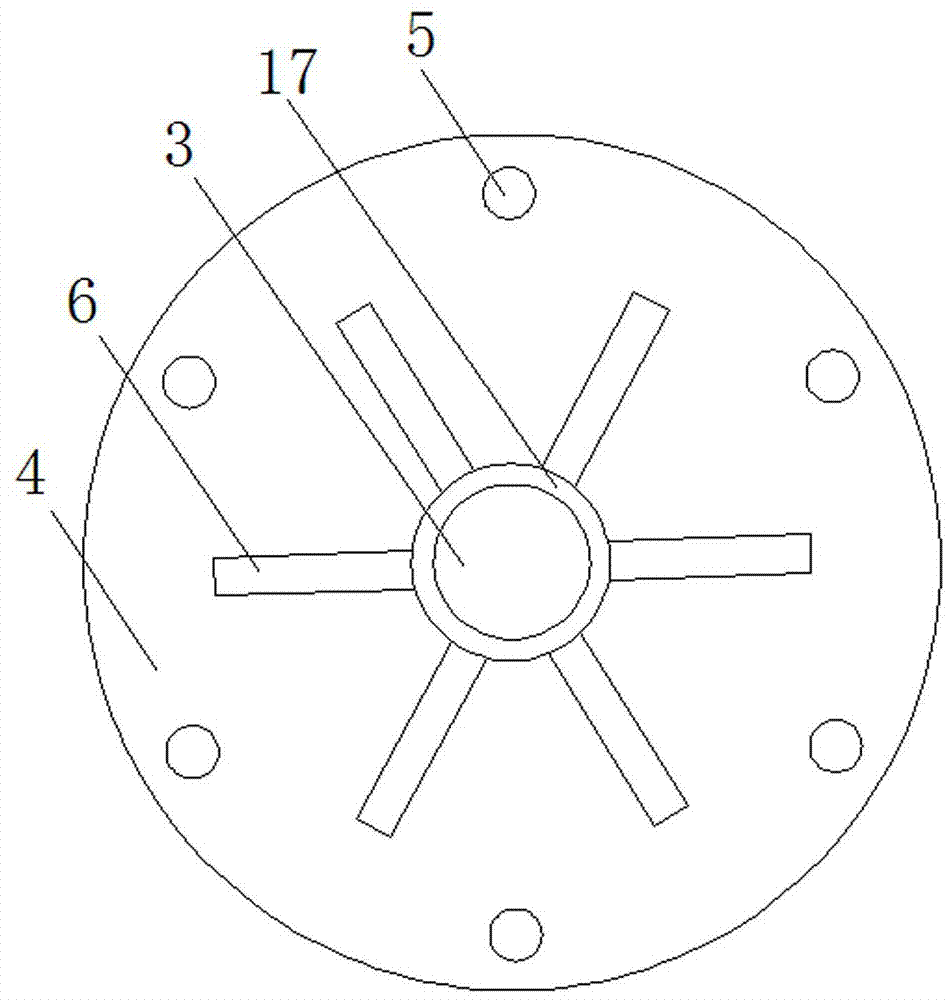

图2是本实用新型的部分结构示意图，示意连接板与搅动杆的连接结构。

图3是本实用新型的另一种实施结构示意图。

图中：1.消毒液池、2.电机、3.承载轴、4.连接板、5.搅动杆、6.搅拌杆、7.支架、8.承载板、9.轴套、10.排水管、11.筛板、12.导流板、13.阀门、14.电源线、15.主动轮、16.从动轮、17.连接块、18.皮带、19.加强杆、20.行走轮、21.刹车装置。

具体实施方式

以下将结合附图对本实用新型进行较为详细的说明。

实施例一：

如附图1和2所示，一种用于芽苗菜种子的消毒装置，包括消毒液池1、电机2、承载轴3、连接板4、搅动杆5和搅拌杆6，其特征在于：所述的消毒液池1设置在支架7上，在消毒液池1上设置有承载板8、轴套9、排水管10，并在消毒液池1内设置有筛板11、导流板12，所述的电机2设置在承载板8上，并在电机2上设置有电源线14、主动轮15，所述的承载轴3穿过轴套9，并在承载轴3上设置有从动轮16、连接块17，所述的连接板4设置在承载轴3上，所述的搅动杆5设置在连接板4与连接板4之间，所述的搅拌杆6设置在连接块17上，在连接板4与连接板4之间设置有多个搅动杆5，在承载轴3上的连接块17上设置有多个搅拌杆6，通过搅动杆5、搅拌杆6能够搅动消毒液池1内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量，在消毒液池1内设置有筛板11、导流板12，通过筛板11能够将混入芽苗菜种子中的杂质与芽苗菜种子分离，提高芽苗菜种子的清洁度，通过导流板12便于消毒液、杂质快速排出消毒液池1，进一步提高芽苗菜种子的清洁度。

所述的排水管10上设置有阀门13，通过阀门13能够将消毒液池1内的消毒液、杂质快速排出消毒液池1，提高芽苗菜种子消毒质量及消毒效率。

所述的导流板12设置为弧形结构，通过导流板12便于消毒液、杂质快速排出消毒液池1，进一步提高芽苗菜种子的清洁度。

所述的电机2上的主动轮15通过皮带18与从动轮16连接，电机2上的主动轮15通过皮带18带动从动轮16旋转，从动轮16带动承载轴3旋转，进而带动搅动杆5、搅拌杆6旋转，通过搅动杆5、搅拌杆6能够搅动消毒液池1内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量。

实施例二：

如附图3所示，一种用于芽苗菜种子的消毒装置，包括消毒液池1、电机2、承载轴3、连接板4、搅动杆5和搅拌杆6，其特征在于：所述的消毒液池1设置在支架7上，在消毒液池1上设置有承载板8、轴套9、排水管10，并在消毒液池1内设置有筛板11、导流板12，所述的电机2设置在承载板8上，并在电机2上设置有电源线14、主动轮15，所述的承载轴3穿过轴套9，并在承载轴3上设置有从动轮16、连接块17，所述的连接板4设置在承载轴3上，所述的搅动杆5设置在连接板4与连接板4之间，所述的搅拌杆6设置在连接块17上，在连接板4与连接板4之间设置有多个搅动杆5，在承载轴3上的连接块17上设置有多个搅拌杆6，通过搅动杆5、搅拌杆6能够搅动消毒液池1内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量，在消毒液池1内设置有筛板11、导流板12，通过筛板11能够将混入芽苗菜种子中的杂质与芽苗菜种子分离，提高芽苗菜种子的清洁度，通过导流板12便于消毒液、杂质快速排出消毒液池1，进一步提高芽苗菜种子的清洁度。

所述的排水管10上设置有阀门13，通过阀门13能够将消毒液池1内的消毒液、杂质快速排出消毒液池1，提高芽苗菜种子消毒质量及消毒效率。

所述的导流板12设置为弧形结构，通过导流板12便于消毒液、杂质快速排出消毒液池1，进一步提高芽苗菜种子的清洁度。

所述的电机2上的主动轮15通过皮带18与从动轮16连接，电机2上的主动轮15通过皮带18带动从动轮16旋转，从动轮16带动承载轴3旋转，进而带动搅动杆5、搅拌杆6旋转，通过搅动杆5、搅拌杆6能够搅动消毒液池1内的芽苗菜种子，提高芽苗菜种子的消毒效率及消毒质量。

所述的消毒液池1与支架7之间设置有加强杆19，通过加强杆19提高了消毒液池1与支架7之间的连接强度，进而提高消毒装置的强度。

所述的支架7上设置有行走轮20，并在行走轮20上设置有刹车装置21，通过行走轮20、刹车装置21便于消毒装置的移运，降低了人工搬运消毒装置的劳动强度，也能克服消毒装置受到使用场地的限制。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。

本实用新型未涉及部分均与现有技术相同或可采用现有技术加以实现。
