一种农田自动浇灌装置的制作方法

本实用新型涉及浇灌装置技术领域，尤其涉及一种农田自动浇灌装置。

背景技术：

农田排灌机械是利用各种能源和动力，提水灌入农田或排除农田多余水分的机械和设备，为了提升我国农业现代化水平，我国政府机构出台了一系列政策措施提升农业机械化水平，由于国家加强对农业的重视力度，我国农业化机械化水平也成为政府关注的重点，为了促进我国农业发展，农业机械话水平提升，实现我国农业现代化目标，国家制定了一系列长期发展规划，以促进农业和农机行业的发展，其中农田自动浇灌也是其中重要的一项机械化水平提高目标，涉及一种农田自动浇灌装置。

然而现有的农田自动浇灌装置在使用上仍存在一定的不足之处，使用时，浇灌装置只具备灌水的功能，功能单一，结构简单，进水管只能从水源地进行抽水，不能自来水管相互旋接来引用自来水，且过滤结构过于单一，只能对水草类体积较大的物体进行过滤，未过滤的物体容易对机器造成堵塞，给清理带来麻烦。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农田自动浇灌装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种农田自动浇灌装置，包括浇灌器壳体和抽水机，所述浇灌器壳体的底部设置有两个关于浇灌器壳体的竖直中线对称的万向轮，所述浇灌器壳体的外侧设置有按钮，所述浇灌器壳体的外侧通过第二进水孔与灌水器连接，且灌水器的一侧等距开设有四个出水孔，所述浇灌器壳体的一侧通过转轴与喷水器连接，所述喷水器的一侧等距设置有多个喷水孔，所述浇灌器壳体的一侧底端位置处通过铰链设置有盖板，所述喷灌器壳体的一侧等距开设有多个第一进水孔，所述浇灌器壳体的内部设置有抽水机，所述抽水机的一侧与进水管连接，所述进水管的一端端口处开设有第一螺旋孔，所述第一螺旋孔通过第二螺旋孔与连接器连接，所述浇灌器壳体的内部设置有第一过滤网和第二过滤网。

作为上述技术方案的进一步描述：

所述按钮的输出端与抽水机的输入端电性连接。

作为上述技术方案的进一步描述：

所述按钮的输出端与转轴的输入端电性连接。

作为上述技术方案的进一步描述：

所述第一过滤网上开设的孔洞半径小于第二过滤网上开设的孔洞。

作为上述技术方案的进一步描述：

所述第一螺旋孔与第二螺旋孔能正好旋接。

作为上述技术方案的进一步描述：

所述喷水器通过第一进水孔与浇灌器壳体相连通。

本实用新型中，首先，进水管的一端端口处开设有螺旋孔，能与连接器相互连接，连接器可接入水龙头，当水源地的水分干涸需要引用自来水的时候，可方便的接入自来水进行利用，保证了浇灌器的正常使用，其次，在浇灌器壳体的外侧通过转轴与喷水器连接，且喷水器上开设有多个喷水孔，转轴可进行180度旋转，在进行灌水的同时，对农作物进行喷水，实现浇灌一体化的功能，最后，在浇灌器壳体的内部设置有双层过滤网，且第一层过滤网上开设的通孔半径大于第二层过滤网上开设的半径，可对水分进行二次过滤，过滤的较为充分，预防因污物堵塞对浇灌器造成损坏，且浇灌器壳体的外侧设置有可开合的盖板，可随时清理浇灌器内部的过滤物，保证了浇灌器内部的清洁，从而保证浇灌器的正常使用。

附图说明

图1为本实用新型提出的一种农田自动浇灌装置的结构示意图；

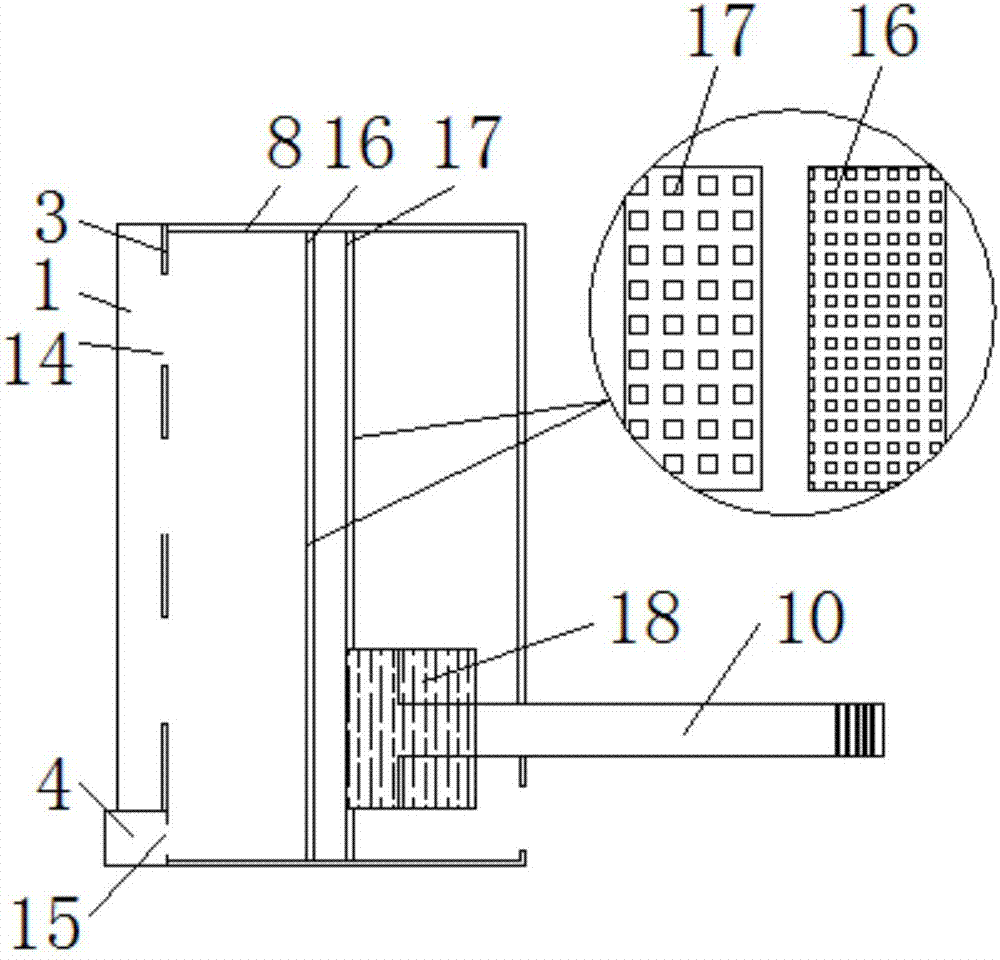

图2为本实用新型提出的一种农田自动浇灌装置的剖视图；

图例说明：

1-喷水器、2-喷水孔、3-转轴、4-灌水器、5-出水孔、6-万向轮、7-按钮、8-浇灌器壳体、9-盖板、10-进水管、11-第一螺旋孔、12-第二螺旋孔、13-连接器、14-第一进水孔、15-第二进水孔、16-第一过滤网、17-第二过滤网、18-抽水机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种农田自动浇灌装置，包括浇灌器壳体8和抽水机18，浇灌器壳体8的底部设置有两个关于浇灌器壳体8的竖直中线对称的万向轮6，浇灌器壳体8的外侧设置有按钮7，浇灌器壳体8的外侧通过第二进水孔15与灌水器4连接，且灌水器4的一侧等距开设有四个出水孔5，浇灌器壳体8的一侧通过转轴3与喷水器1连接，喷水器1的一侧等距设置有多个喷水孔2，浇灌器壳体8的一侧底端位置处通过铰链设置有盖板9，喷灌器壳体8的一侧等距开设有多个第一进水孔14，浇灌器壳体8的内部设置有抽水机18，抽水机18的一侧与进水管10连接，进水管10的一端端口处开设有第一螺旋孔11，第一螺旋孔11通过第二螺旋孔12与连接器13连接，浇灌器壳体8的内部设置有第一过滤网16和第二过滤网17。

按钮7的输出端与抽水机18的输入端电性连接，按钮7的输出端与转轴3的输入端电性连接，第一过滤网16上开设的孔洞半径小于第二过滤网17上开设的孔洞，第一螺旋孔11与第二螺旋孔12能正好旋接，喷水器1通过第一进水孔14与浇灌器壳体8相连通。

喷灌器壳体8的底部设置有两个关于喷灌器壳体8的竖直中线对称的万向轮6，方便了喷灌器壳体8的移动。

工作原理：使用时，将进水管10的一端端口放进水源地，按动按钮7，抽水机18运转，水分先通过第二过滤网17进行一次过滤，再通过第一过滤器16进行二次过滤，过滤后水分通过第一进水孔14和第二进水孔15分别进入喷水器1和灌水器4，转轴3转动带动喷水器1进行180旋转，喷水器1通过喷水孔2对农作物进行水分喷洒，灌水器4通过出水孔5对农田进行灌水，可通过打开盖板9进行喷灌器壳体8内部的过滤物清理，利用第一螺旋孔11与第二螺旋孔12相旋接，从而接入连接器13，连接器13可与水龙头连接，从而引入自来水，此时抽水机18停止运作也可进行灌水和喷水的工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
