园林浇灌装置的制作方法

本实用新型涉及一种浇灌装置，特别涉及一种园林浇灌装置。

背景技术：

园林园艺管理中幼苗的浇灌是一项繁重的工作，虽然已经研究应用了各种浇灌装置，但仍然满足不了园林浇灌工作的需求。

授权公告号为CN202714034U的实用新型专利公开了一种园林浇灌装置。该实用新型通过车轮带动储水桶运动，并通过两侧的喷淋头排放出去。但是该实用新型专利存在以下问题：喷淋头只能够在固定高度的位置喷淋，不适用于幼苗的高度太高或者太低的情况。

技术实现要素：

本实用新型的目的是提供一种园林浇灌装置，喷淋的高度位置可调节。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种园林浇灌装置，包括底盘，所述底盘的下方设有脚轮，所述底盘上方设有储水箱，所述储水箱的两侧各设有一个喷淋头，所述底盘和储水箱之间设有抬升装置，所述抬升装置包括和底盘在同一位置铰接的第一铰接杆和第二铰接杆，所述第一铰接杆和第二铰接杆背向底盘一侧分别铰接有多根依次排布相互铰接的第一连杆和第二连杆，所述第一连杆和第二连杆的长度均相同且为第一铰接杆、第二铰接杆的两倍，相对位的所述第一连杆和第二连杆的中部铰接，所述第一连杆和第二连杆中距离底盘最远的一组分别设有与其铰接的第三铰接杆和第四铰接杆，所述第三铰接杆和第四铰接杆在同一位置与储水箱底部铰接，所述第一铰接杆和第二铰接杆之间设有改变两者之间夹角的操作机构。

通过上述技术方案，将储水箱设置在带脚轮的底盘上来方便移动储水箱，在储水箱的两侧各设置一个喷淋头来使得可以同时对两边需要灌溉的幼苗进行灌溉。通过操作机构改变第一铰接杆和第二铰接杆之间的夹角，通过第一铰接杆和第二铰接杆带动第一连杆和第二连杆运动，第一连杆和第二连杆通过第三铰接杆和第四铰接杆带动储水箱一起上下运动，实现了喷淋高度的调节。而且这样设置不会改变喷淋头和储水箱的相对位置，使得储水箱内高于喷淋头和储水箱连接位置的储存水都可以流出来。

进一步设置为：所述操作机构包括分别与第一铰接杆、第二铰接杆转动连接的第一旋转块和第二旋转块，所述第一旋转块上设有穿过第一旋转块后与第二旋转块螺纹连接的调节螺栓。

通过上述技术方案，通过调节螺栓穿过第一旋转块之后和第二旋转块螺纹连接来调节第一铰接杆和第二铰接杆之间的夹角。转动连接的第一旋转块和第二旋转块使得第一铰接杆和第二铰接杆夹角的角度发生变化时调节螺栓不会卡死。

进一步设置为：所述调节螺栓的螺栓头上设有与调节螺栓固定连接的旋转把手。

通过上述技术方案，设置旋转把手来使得转动调节螺栓的时候更加方便。

进一步设置为：所述储水箱的侧面设有与储水箱固定连接的导向块，所述底盘上设有竖直穿过导向块的导向杆。

通过上述技术方案，设置导向杆来穿过导向块，使得储水箱只能够沿着竖直的导向杆上下运动。

进一步设置为：所述喷淋头和储水箱之间设有连接管，所述连接管上设有控制启闭的控制阀。

通过上述技术方案，通过连接管来连接喷淋头和储水箱，然后在连接管上设置控制阀来控制时候喷水。

进一步设置为：所述喷淋头和连接管之间设有软管，所述软管外侧套设有鹅颈管。

通过上述技术方案，通过软管来连接连接管和喷淋头，并通过鹅颈管来使得喷淋头可以自由变换角度。

进一步设置为：所述储水箱下端的侧面设有排水管，所述排水管设有排水阀。

通过上述技术方案，打开控制阀可以使得储水箱内积累的沉淀物通过储水箱下端侧面的排水管来排放出去。

综上所述，本实用新型的有益效果为：

1、通过抬升装置来抬升储水箱，使得喷淋头的高度也跟着改变，这样就可以调节喷淋的高度；

2、通过设置导向杆和导向块配合使得储水箱只能沿着导向杆上下运动，这样在储水箱上下运动的时候更加平稳。

附图说明

图1是实施例的结构示意图；

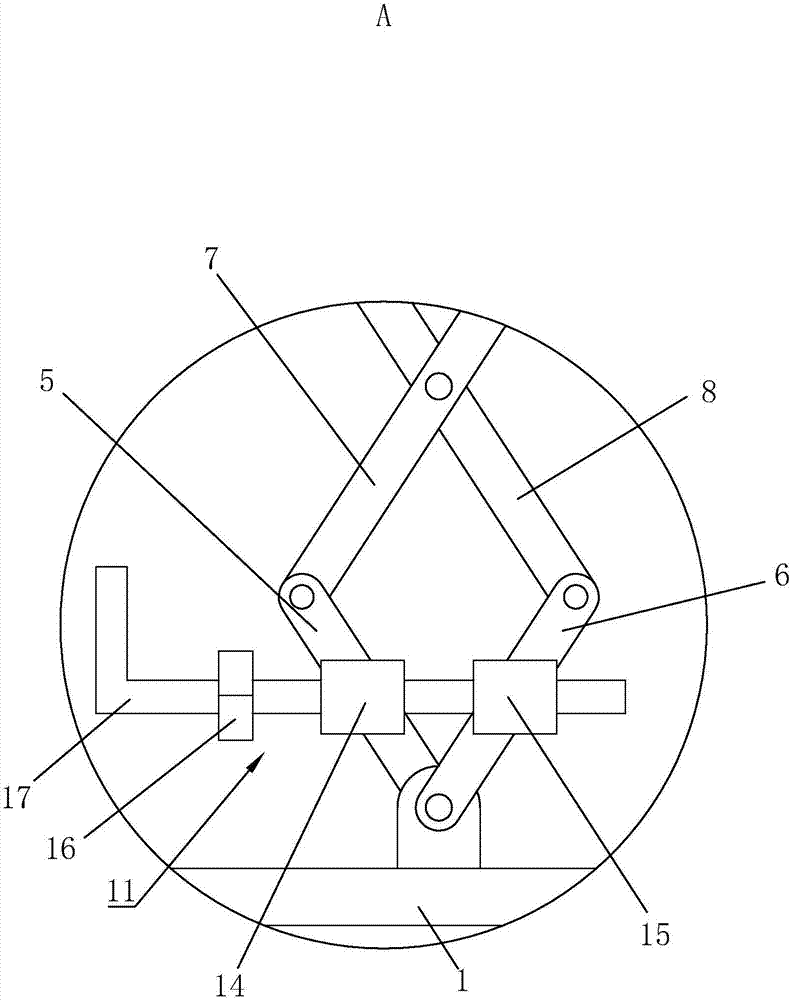

图2是图1中A处的放大图。

附图标记：1、底盘；2、脚轮；3、抬升装置；4、储水箱；5、第一铰接杆；6、第二铰接杆；7、第一连杆；8、第二连杆；9、第三铰接杆；10、第四铰接杆；11、操作机构；12、导向杆；13、导向块；14、第一旋转块；15、第二旋转块；16、调节螺栓；17、旋转把手；18、连接管；19、控制阀；20、软管；21、鹅颈管；22、喷淋头；23、排水管；24、排水阀。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1所示，一种园林浇灌装置，包括底盘1，底盘1的下端安装有脚轮2，底盘1的上方安装有抬升装置3，抬升装置3的上方安装有储水箱4，通过抬升装置3来改变储水箱4的高度位置。

如图1和图2所示，抬升装置3包括和底盘1在同一位置铰接的第一铰接杆5和第二铰接杆6，第一铰接杆5和第二铰接杆6背向底盘1一侧分别铰接有多根依次排布相互铰接的第一连杆7和第二连杆8。第一连杆7和第二连杆8的长度均相同且为第一铰接杆5、第二铰接杆6的两倍，相对位的第一连杆7和第二连杆8的中部铰接。第一连杆7和第二连杆8中距离底盘1最远的一组分别设有与其铰接的第三铰接杆9和第四铰接杆10，第三铰接杆9和第四铰接杆10在同一位置与储水箱4底部铰接。第一铰接杆5和第二铰接杆6之间设有改变两者之间夹角的操作机构11。通过改变第一铰接杆5和第二铰接杆6之间的夹角来实现储水箱4的升降。地盘上还安装有竖直的导向杆12来穿过储水箱4侧面的导向块13，使得储水箱4升降的时候只能够沿着导向杆12运动。

如图1和图2所示，操作机构11包括分别与第一铰接杆5、第二铰接杆6转动连接的第一旋转块14和第二旋转块15，调节螺栓16穿过第一旋转块14之后和第二旋转块15转动连接，通过调节螺栓16调节第一旋转块14和第二旋转块15之间的间距来改变第一铰接杆5和第二铰接杆6之间的夹角。调节螺栓16的螺栓头上焊有旋转把手17来使得转动调节螺栓16的时候更加方便。

如图1所示，储水箱4的侧面连接有连接管18，连接管18和储水箱4连接的位置略高于储水箱4底面，使得沉淀物不会进入连接管18中。连接管18上安装有控制阀19来控制连接管18的通断，连接管18背向储水箱4一侧连接有软管20，软管20的外侧套有鹅颈管21，通过鹅颈管21任意转向的特性来调节软管20末端连接着的喷淋头22的方向。储水箱4下端的侧面连接着排水管23，排水管23上安装有排水阀24来控制排水管23的启闭，可以打开排水管23将储水箱4底部的水连通沉淀物一起排放出去，保持储水箱4的清洁。

通过抬升装置3来使得储水箱4上下运动，使得储水箱4上连接着的喷淋头22随着上下运动，调节喷淋头22的喷淋高度来适应种植在不同高度的幼苗。
