一种新型园林艺术用浇花装置的制作方法

本实用新型涉及园林艺术技术领域，具体为一种新型园林艺术用浇花装置。

背景技术：

园林艺术是一种依照美的规律来改造、改善或创造园林环境，使之更自然、更美丽、更符合时代与社会审美要求的艺术创造活动。园林不单纯是一种艺术形象，还是一种物质环境，园林艺术是对环境加以艺术处理的理论与技巧，它是与功能相结合的艺术，是有生命的艺术，是与科学相结合的艺术，是融汇多种艺术于一体的综合艺术。在中国文化土壤上孕育出来的园林艺术，同中国的文学、绘画有密切的关系。园林意境这个概念的思想渊源可以追溯到东晋到唐宋年间。当时的文艺思潮是崇尚自然，出现了山水诗、山水画和山水游记。园林创作也发生了转折，从以建筑为主体转向以艺术为主体。

为美化环境，城市的街道两侧都放置了园林艺术栽培的盆景，但目前的盆景都是单层结构，盆景的设计需要采用支架，才能够设计成有一定高度的造型艺术，结构比较复杂。中国专利文献CN202652903U公开了一种新型园艺栽培盆，该专利包括上盆体、吊耳、下盆体和支柱，上盆体和下盆体通过支柱安装在一起，吊耳安装在上盆体上，支柱共有四根；吊耳共有四个，上下两层均可以种植花木，立体感强，花木长势更旺盛，更加赏心悦目。

目前人们一般给花盆中的植物浇水的时候，比较难以拿准浇水量的多少，常常容易浇多了使水溢出。中国专利文献CN205082396U公刚开了一种园林艺术用浇花装置，通过设置有自动滴水装置和漏水板，能够解决当浇水过多而溢出的现象，花盆体内多出来的水能够通过漏水板滴到花盆架的底部，然后通过斜板将多余的水排出去。但是盆体内的土壤容易随水通过漏水板滴到花盆架的底部，造成盆体内土壤流失严重，且通过斜板将多余的水排出去，没有进行再利用，水资源浪费严重。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型园林艺术用浇花装置，解决了土壤流失严重和水资源浪费严重的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型园林艺术用浇花装置，包括盆体和水箱，所述盆体位于水箱的正下方，所述盆体的两侧分别设有第一支架和第二支架，所述水箱的一侧通过第一支撑板与第一支架固定相连，所述水箱的另一侧通过第二支撑板与第二支架固定相连，所述水箱的底部通过两个导水管连通有水平横管，该水平横管的底部设有五个等距离排列的喷头，所述盆体的内部设有两个倾斜板，所述倾斜板上开设有第一漏水孔，且第一漏水孔内第一过滤网，所述盆体的底部设有漏水板，该漏水板上开设有均匀分布的第二漏水孔，且每个第二漏水孔内均设有第二过滤网，所述盆体的下侧设有过滤腔，该过滤腔的底部设有第三过滤网，且过滤腔的下侧设有沉淀腔，所述水箱的顶部通过第一输水管固定连接有水泵，该水泵通过第二输水管与沉淀腔的上部相连通，且第二输水管的入水端口上设有第四过滤网。

优选的，所述第一漏水孔分三排，每排的数量均不少于五个，且从上到下每排第一漏水孔的直径依次呈比例变大。

优选的，所述沉淀腔的底部设有排污口，且排污口上设有阀门。

优选的，所述盆体底部的外表面连接有固定板，该固定板的两端分别与第一支架和第二支架固定相连。

优选的，所述第一过滤网、第二过滤网、第三过滤网和第四过滤网均为不锈钢过滤网。

(三)有益效果

本实用新型提供了一种新型园林艺术用浇花装置，具备以下有益效果：

(1)、该新型园林艺术用浇花装置，通过倾斜板上的第一漏水孔内设有第一过滤网，漏水板的第二漏水孔内设有第二过滤网，过滤腔的底部设有第三过滤网，使盆体内的土壤不容易随水通过漏水板滴到沉淀腔的底部，从而有效的避免了盆体内土壤流失严重，且第一过滤网、第二过滤网、第三过滤网均为不锈钢过滤网，不容易生锈，且成本较低。

(2)、该新型园林艺术用浇花装置，通过水箱的顶部通过第一输水管固定连接有水泵，该水泵通过第二输水管与沉淀腔的上部相连通，能够使沉淀腔内经过过滤沉淀的水重新抽回到水箱内，对水资源进行循环利用，有效地避免的水资源的浪费，且通过第二输水管的入水端口上设有第四过滤网，能够有效避免第二输水管出现堵塞现象，保证水泵的正常工作，降低浇花的水资源费用。

附图说明

图1为本实用新型结构示意图；

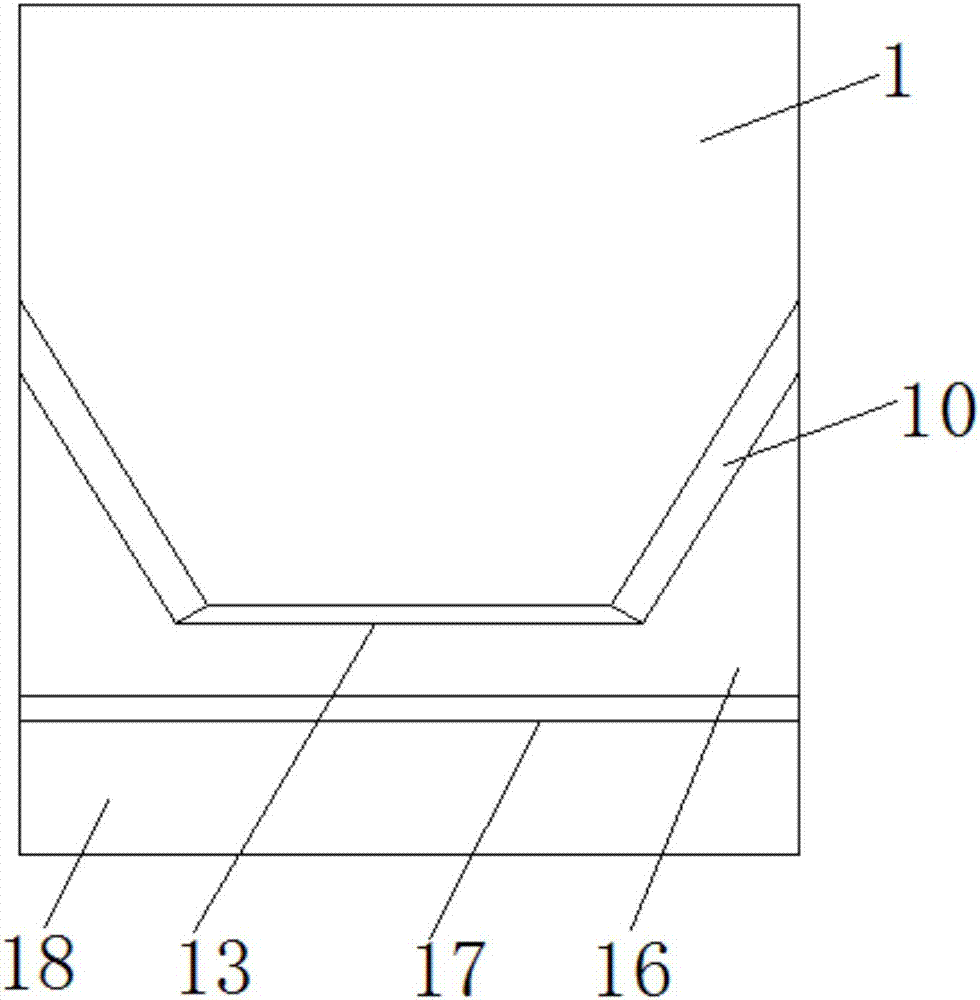

图2为本实用新型盆体的剖视图；

图3为本实用新型漏水板的结构示意图。

图中：1盆体、2水箱、3第一支架、4第二支架、5第一支撑板、6第二支撑板、7导水管、8水平横管、9喷头、10倾斜板、11第一漏水孔、12第一过滤网、13漏水板、14第二漏水孔、15第二过滤网、16过滤腔、17第三过滤网、18沉淀腔、19第一输水管、20水泵、21第二输水管、22第四过滤网、23排污口、24阀门、25固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型园林艺术用浇花装置，包括盆体1和水箱2，盆体1位于水箱2的正下方，盆体1的两侧分别设有第一支架3和第二支架4，盆体1底部的外表面连接有固定板25，该固定板25的两端分别与第一支架3和第二支架4固定相连，水箱2的一侧通过第一支撑板5与第一支架3固定相连，水箱2的另一侧通过第二支撑板6与第二支架4固定相连，水箱2的底部通过两个导水管7连通有水平横管8，该水平横管8的底部设有五个等距离排列的喷头9，盆体1的内部设有两个倾斜板10，倾斜板10上开设有第一漏水孔11，且第一漏水孔11内第一过滤网12，第一漏水孔11分三排，每排的数量均不少于五个，且从上到下每排第一漏水孔11的直径依次呈比例变大，盆体1的底部设有漏水板13，该漏水板13上开设有均匀分布的第二漏水孔14，且每个第二漏水孔14内均设有第二过滤网15，盆体1的下侧设有过滤腔16，该过滤腔16的底部设有第三过滤网17，且过滤腔16的下侧设有沉淀腔18，沉淀腔18的底部设有排污口23，且排污口23上设有阀门24，水箱2的顶部通过第一输水管19固定连接有水泵20，该水泵20通过第二输水管21与沉淀腔18的上部相连通，且第二输水管21的入水端口上设有第四过滤网22，第一过滤网12、第二过滤网15、第三过滤网17和第四过滤网22均为不锈钢过滤网。

综上所述，该新型园林艺术用浇花装置，通过倾斜板10上的第一漏水孔11内设有第一过滤网12，漏水板13的第二漏水孔14内设有第二过滤网15，过滤腔16的底部设有第三过滤网17，使盆体1内的土壤不容易随水通过漏水板13滴到沉淀腔18的底部，从而有效的避免了盆体1内土壤流失严重，且第一过滤网12、第二过滤网15、第三过滤网17均为不锈钢过滤网，不容易生锈，且成本较低。

并且，通过水箱2的顶部通过第一输水管19固定连接有水泵20，该水泵20通过第二输水管21与沉淀腔18的上部相连通，能够使沉淀腔18内经过过滤沉淀的水重新抽回到水箱2内，对水资源进行循环利用，有效地避免的水资源的浪费，且通过第二输水管21的入水端口上设有第四过滤网22，能够有效避免第二输水管21出现堵塞现象，保证水泵20的正常工作，降低浇花的水资源费用。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”，该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
