灌木采伐头的制作方法

本实用新型涉及林业机械领域，特别是涉及一种灌木采伐头。

背景技术：

我国灌木资源丰富，主要分布在西藏、内蒙古、云南、青海、新疆等省份。灌木具有很好的经济价值和生态价值。灌木资源虽不能提供木材，但用途相当广泛，可作为饲料、肥料及工业原料等，并且其生态适应性强，具有防风固沙、涵养水源、调节气候等生态效应。从灌木的生长特性可知，柠条、红柳及沙柳等灌木有多年不平茬就会自然枯死的生长特性，因此，需要对灌木进行收割平茬。

目前现有的灌木收割方式多为人工收割，劳动强度大、效率低、安全性差，从收割效果的角度看，人工收割根本不能保护灌木；我国灌木面积广阔，只靠人工收割是不现实的。最近几年，单圆盘切割器在小型整杆式收割机上普遍采用，多圆盘切割器在切断式收割机上应用较多。然而，传统灌木采伐头的单次收割的作业范围固定，不能根据情况随意调节。因此，需要研制出可以随意调节作业范围的灌木采伐头。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型要解决的技术问题在于提供一种灌木采伐头，在单次收割中，能够随意调节作业范围，灵活性好。

为了解决上述技术问题，本实用新型提供一种灌木采伐头，包括主体架、左摆动杆、右摆动杆、连接杆、等腰三角连板、伸缩杆、圆锯、第一驱动机构以及第二驱动机构，左摆动杆和右摆动杆分别转动设置在主体架的左右两侧，伸缩杆的后端转动设置在主体架上且位于主体架的对称面上，等腰三角连板的两个底角端分别通过连接杆与左摆动杆、右摆动杆相连，等腰三角连板的顶角端与伸缩杆的前端转动相连，左摆动杆、右摆动杆和等腰三角连板均设有圆锯，第一驱动机构和第二驱动机构均设置在主体架上，并且第一驱动机构驱动伸缩杆绕其后端左右摆动，第二驱动机构驱动等腰三角连板绕其顶角端左右摆动。

优选地，所述伸缩杆为伸缩液压杆。

优选地，每个所述圆锯具有合金圆锯片。

如上所述，本实用新型的灌木采伐头，具有以下有益效果：本实用新型通过第一驱动机构驱动伸缩杆绕其后端左右摆动，或通过第二驱动机构驱动等腰三角连板绕其顶角端左右摆动，或通过伸缩杆的伸缩改变三个圆锯的布局，能够随意调节单次收割的作业范围，灵活性好。

附图说明

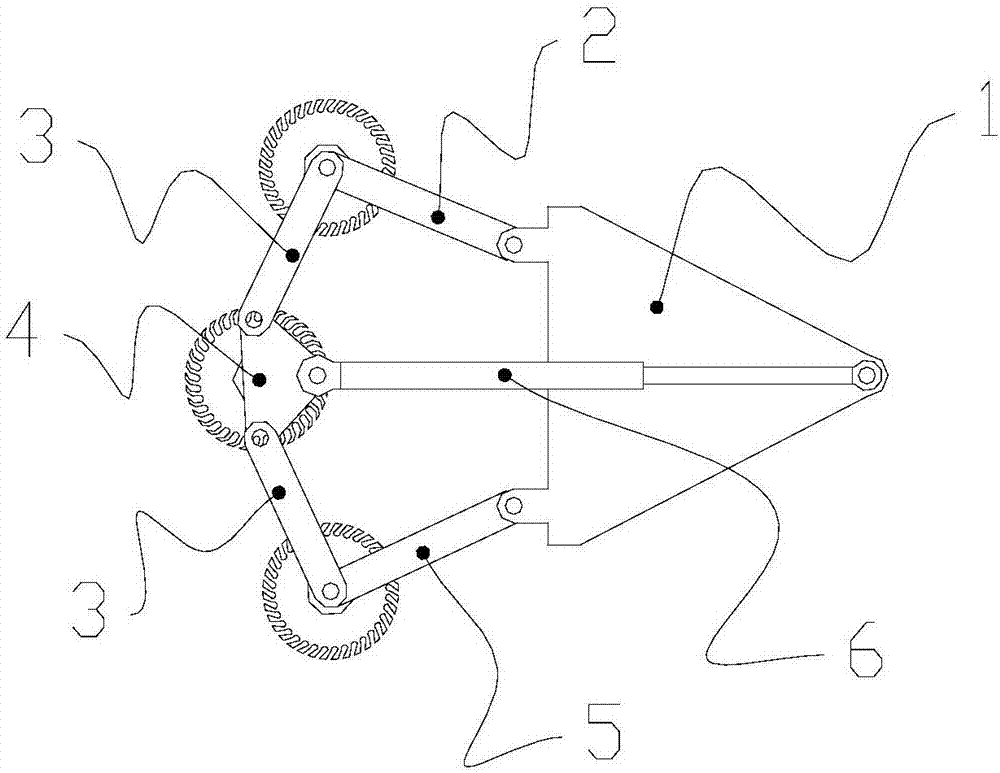

图1显示为本实用新型的灌木采伐头的第一状态的示意图。

图2显示为图1的仰视图。

图3显示为本实用新型的灌木采伐头的第二状态的示意图。

图4显示为图3的仰视图。

图5显示为本实用新型的灌木采伐头的第三状态的示意图。

图6显示为图5的仰视图。

图7显示为本实用新型的灌木采伐头的第四状态的示意图。

图8显示为图7的仰视图。

元件标号说明

1 主体架

2 左摆动杆

3 连接杆

4 等腰三角连板

5 右摆动杆

6 伸缩杆

7 圆锯

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1至图8。须知，本说明书所附图中所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容所能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1、图2所示，本实用新型提供一种灌木采伐头，包括主体架1、左摆动杆2、右摆动杆5、连接杆3、等腰三角连板4、伸缩杆6、圆锯7、第一驱动机构以及第二驱动机构，左摆动杆2和右摆动杆5分别转动设置在主体架1的左右两侧，伸缩杆6的后端转动设置在主体架上且位于主体架1的对称面上，等腰三角连板4的两个底角端分别通过连接杆3与左摆动杆2、右摆动杆5相连，等腰三角连板4的顶角端与伸缩杆6的前端转动相连，左摆动杆2、右摆动杆5和等腰三角连板4均设有圆锯7，第一驱动机构和第二驱动机构均设置在主体架上，并且第一驱动机构驱动伸缩杆6绕其后端左右摆动，第二驱动机构驱动等腰三角连板4绕其顶角端左右摆动。

本实用新型通过第一驱动机构驱动伸缩杆6绕其后端左右摆动，或通过第二驱动机构驱动等腰三角连板4绕其顶角端左右摆动，或通过伸缩杆6的伸缩改变三个圆锯7的布局，能够随意调节单次收割的作业范围，灵活性好。

为了提高伸缩杆6运行的平稳性，伸缩杆6为伸缩液压杆。

为了提高圆锯7的使用寿命，并且能够快速锯断灌木，每个圆锯7具有合金圆锯片。

本实用新型包括四种状态，具体如下：

如图1、图2所示，本实用新型的灌木采伐头的第一状态：三个圆锯7中，设在等腰三角连板4上的圆锯7位于最前方。

如图3、图4所示，本实用新型的灌木采伐头的第二状态：相比第一状态，伸缩杆6伸得更长，设在左摆动杆2、右摆动杆5上的两个圆锯7的间距变小，从而使本实用新型单次收割的作业范围变小。

如图5、图6所示，本实用新型的灌木采伐头的第三状态：相比第一状态，第一驱动机构驱动伸缩杆6绕其后端向左摆动一定角度，第二驱动机构驱动等腰三角连板4绕其顶角端向左摆动一定角度，从而使本实用新型单次收割的作业范围向左偏移。

如图7、图8所示，本实用新型的灌木采伐头的第四状态：相比第一状态，伸缩杆6缩得更短，三个圆锯7中，设在等腰三角连板4上的圆锯7位于其他两个圆锯7的后方，设在左摆动杆2、右摆动杆5上的两个圆锯7的间距变小，从而使本实用新型单次收割的作业范围变小。另外，设在等腰三角连板4上的圆锯7可以停止运作，能够减少本实用新型的能源损耗。

综上所述，本实用新型通过第一驱动机构驱动伸缩杆绕其后端左右摆动，或通过第二驱动机构驱动等腰三角连板绕其顶角端左右摆动，或通过伸缩杆的伸缩改变三个圆锯的布局，能够随意调节单次收割的作业范围，灵活性好。所以，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
