一种嵌套式锁芯弹子的制作方法

本发明涉及一种用于弹子锁芯的部件，特别是涉及一种嵌套式锁芯弹子。

背景技术：

弹子锁芯是现有锁具最常用的部件，其对应锁芯定子和转子分别设有外弹子和内弹子，用于锁止和解锁转子转动，现有弹子都是实心一体铜质结构，耐用性好易于切削加工，但在被钻盗破坏时，易于被钻掉且钻口整齐转子很容易解锁转动，在防盗性能方面存在不足，这仍有待于技术解决。

技术实现要素：

为了解决上述问题，本发明提供了一种嵌套式锁芯弹子，其特征在于包括内弹子和外弹子，内弹子由内弹子芯柱、内弹子内端帽和内弹子外端帽构成，内弹子芯柱为铝质圆柱，铝质圆柱中部设有环形凸台，内弹子内端帽为带盖铜质套管，内弹子内端帽过盈配合在铝质圆柱内端，铝质圆柱内端吻合在内弹子内端帽内，内弹子外端帽过盈配合在铝质圆柱外端，铝质圆柱外端吻合在内弹子外端帽内，内弹子芯柱沿其轴线所在面至少分为两部分环形凸台、内弹子内端帽、内弹子外端帽的外面对齐；外弹子由外弹子芯柱和外弹子端帽构成，外弹子芯柱为铝质圆形柱，铝质圆形柱外端设有凸台，凸台外端设有定位柱，外弹子端帽为带盖铜质套管，内弹子端帽过盈配合在铝质圆形柱内端，铝质圆形柱内端吻合在外弹子端帽内，外弹子芯柱沿其轴线所在面至少分为两部分，凸台、外弹子端帽的外面对齐。

进一步的，所述定位柱连接有弹簧。

进一步的，所述内弹子内端帽盖外端面设有球顶。

本发明使用时将外弹子和内弹子分别对应设置在锁芯定子和转子上，用于锁止和解锁转子转动，端帽为铜质操作顺滑，内嵌铝质芯柱满足结构强度，在被钻盗破坏时，铝质芯柱分散且易于产生黏连作用，增加钻盗难度，而且铝质芯柱被钻位置变形淤积在钻孔附近部件缝隙中，进而阻滞转子旋转，防盗性能更强。

附图说明

图1为本发明实施例剖视示意图。

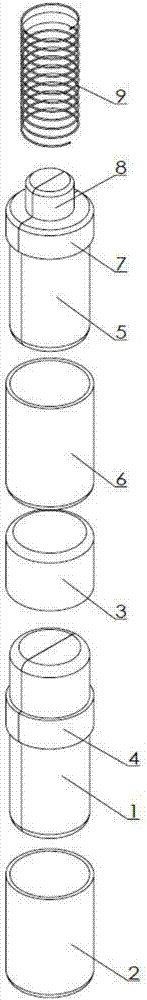

图2为本发明实施例分解示意图。

附图标记:1内弹子芯柱；2内弹子内端帽；3内弹子外端帽；4环形凸台；5外弹子芯柱；6外弹子端帽；7凸台；8定位柱；9弹簧。

具体实施方式

本发明实施例如图1、2所示，该嵌套式锁芯弹子设有内弹子和外弹子，内弹子由内弹子芯柱1、内弹子内端帽2和内弹子外端帽3构成，内弹子芯柱为铝质圆柱，铝质圆柱中部设有环形凸台4，内弹子内端帽为带盖铜质套管，内弹子内端帽过盈配合在铝质圆柱内端，铝质圆柱内端吻合在内弹子内端帽内，内弹子外端帽过盈配合在铝质圆柱外端，铝质圆柱外端吻合在内弹子外端帽内，内弹子芯柱沿其轴线所在面至少分为两部分，，本实施例为两部分，也可在三至十间选择，环形凸台、内弹子内端帽、内弹子外端帽的外面对齐，在弹孔内滑动更自由，接缝处可以用倒角过渡防止卡滞；外弹子由外弹子芯柱5和外弹子端帽6构成，外弹子芯柱为铝质圆形柱，铝质圆形柱外端设有凸台7，凸台外端设有定位柱8，外弹子端帽为带盖铜质套管，内弹子端帽过盈配合在铝质圆形柱内端，铝质圆形柱内端吻合在外弹子端帽内，外弹子芯柱沿其轴线所在面至少分为两部分，，本实施例为两部分，也可在三至十间选择，凸台、外弹子端帽的外面对齐，在弹孔内滑动更自由，接缝处可以用倒角过渡防止卡滞，定位柱连接有弹簧9。

本发明使用时将外弹子和内弹子分别对应设置在锁芯定子和转子上，用于锁止和解锁转子转动，端帽为铜质操作顺滑，内嵌铝质芯柱满足结构强度，在被钻盗破坏时，铝质芯柱分散且易于产生黏连作用，增加钻盗难度，而且铝质芯柱被钻位置变形淤积在钻孔附近部件缝隙中，进而阻滞转子旋转，防盗性能更强。

实施时，可在内弹子内端帽盖外端面设有球顶或边缘倒圆角，跟便于钥匙插入，其他端帽盖可设为适于在定子和转子接缝旋转分离的形状。

综上所述仅为本发明较佳实施例，凡依

本技术：
所做的等效修饰和现有技术添加均视为本发明技术范畴。

技术特征：

技术总结
本发明公开了一种嵌套式锁芯弹子，其特征在于包括内弹子和外弹子，内弹子由内弹子芯柱、内弹子内端帽和内弹子外端帽构成，内弹子芯柱为铝质圆柱，铝质圆柱中部设有环形凸台，内弹子芯柱沿其轴线所在面至少分为两部分，环形凸台、内弹子内端帽、内弹子外端帽的外面对齐；外弹子由外弹子芯柱和外弹子端帽构成，外弹子芯柱沿其轴线所在面至少分为两部分，凸台、外弹子端帽的外面对齐；端帽为铜质操作顺滑，内嵌铝质芯柱满足结构强度，在被钻盗破坏时，铝质芯柱分散且易于产生黏连作用，增加钻盗难度，而且铝质芯柱被钻位置变形淤积在钻孔附近部件缝隙中，进而阻滞转子旋转，防盗性能更强。
