自动宠物洗浴机的制作方法

本实用新型涉及一种自动宠物洗浴机。

背景技术：

目前，对猫、狗等宠物的洗浴方式是采用人工手洗的形式，极为费时和费力，且在清洗过程中往往导致清洗人员被抓伤、满身或满地喷湿弄脏的情况。

技术实现要素：

本实用新型要解决的技术问题是为了克服现有技术中人工手洗宠物存在费时和费力的缺陷，提供一种自动宠物洗浴机。

本实用新型是通过下述技术方案来解决上述技术问题：

一种自动宠物洗浴机，用于对宠物进行洗浴，其特点在于，所述自动宠物洗浴机包括：

壳体，所述壳体为封闭箱体结构，且所述壳体上开设有开口、进风口和出水口，所述开口与所述进风口分别设于所述壳体相对的两侧，且均设于所述壳体的上部，所述出水口设于所述壳体的底部；

内缸，所述内缸设于所述壳体内，所述内缸上设有多个风孔；

身体喷淋装置，所述身体喷淋装置的一端设于所述内缸上，另一端穿设于壳体；

控制器，所述身体喷淋装置与所述控制器通信连接；

烘干风路，所述烘干风路依次通过所述进风口、所述壳体、所述风孔、所述内缸和所述开口。

在本技术方案中，通过设置整体的结构，实现了对宠物的自动洗浴，省时省力，而且防止了清洗人员被抓伤、满身或满地喷湿弄脏的情况；同时通过设置烘干风路，使本实用新型在实现自动洗浴的同时，也能够完成对宠物毛发烘干的功能。

较佳地，所述自动宠物洗浴机还包括：

超声波发生器，所述超声波发生器设于所述内缸的内表面，且所述超声波发生器与所述控制器通信连接；和/或

波浪发生装置，所述波浪发生装置设于所述内缸的内表面，且所述波浪发生装置与所述控制器通信连接。

在本技术方案中，通过设置超声波发生器，可以对宠物进行彻底清洁的洗浴；通过设置波浪发生装置，使内缸内的水流产生浪涌效果，提高了洗浴效率。

较佳地，所述身体喷淋装置包括：

若干身体喷淋头，若干所述身体喷淋头间隔设于所述内缸上，且与所述控制器通信连接；

若干身体输水管，所述身体输水管对应与所述身体喷淋头设置，所述身体输水管一端与所述身体喷淋头连接，另一端与所述壳体穿设于壳体。

较佳地，所述自动宠物洗浴机还包括烘干进风主管，所述烘干进风主管位于所述壳体的外部且与所述壳体的进风口连通，所述烘干进风主管与所述控制器通信连接。

在本技术方案中，通过设置烘干进风主管并通过烘干进风主管与控制器通信连接实现自动烘干。

较佳地，所述自动宠物洗浴机还包括升降装置，所述升降装置带动所述内缸相对于所述壳体沿所述壳体的高度方向移动，所述升降装置与所述控制器通信连接。

较佳地，所述升降装置包括：

支撑柱，所述支撑柱设于所述内缸的下方，且所述支撑柱的一端与所述内缸连接；

油缸和液压泵，所述油缸与所述液压泵连通，所述油缸连接于所述壳体的内表面，且所述支撑柱的另一端穿设于所述油缸，所述液压泵用于驱动所述支撑柱沿所述支撑柱长度方向往返移动，所述液压泵与所述控制器通信连接。

在本技术方案中，通过设置升降装置实现内缸的自动升降，方便对不同高度的宠物进行洗浴。

较佳地，所述自动宠物洗浴机还包括集水罩，所述集水罩设于所述壳体的开口的下方，且与所述壳体连接；所述壳体开设有头部回水口，所述头部回水口设于所述开口的下方且位于所述集水罩的上方。

较佳地，所述自动宠物洗浴机还包括头部冲淋装置，所述头部冲淋装置设于所述开口的上方。

较佳地，所述壳体包括相连接的上盖和下壳。

较佳地，所述自动宠物洗浴机还包括项圈，所述项圈沿所述开口的内周缘设置，所述项圈用于固定所述宠物的颈部；

所述项圈的内表面设有颈部喷淋头，所述颈部喷淋头与所述控制器通信连接。

本实用新型的积极进步效果在于：

本实用新型通过设置整体的结构，实现了对宠物的自动洗浴，省时省力，而且防止了清洗人员被抓伤、满身或满地喷湿弄脏的情况；同时通过设置烘干风路，使本实用新型在实现自动洗浴的同时，也能够完成对宠物毛发烘干的功能。

附图说明

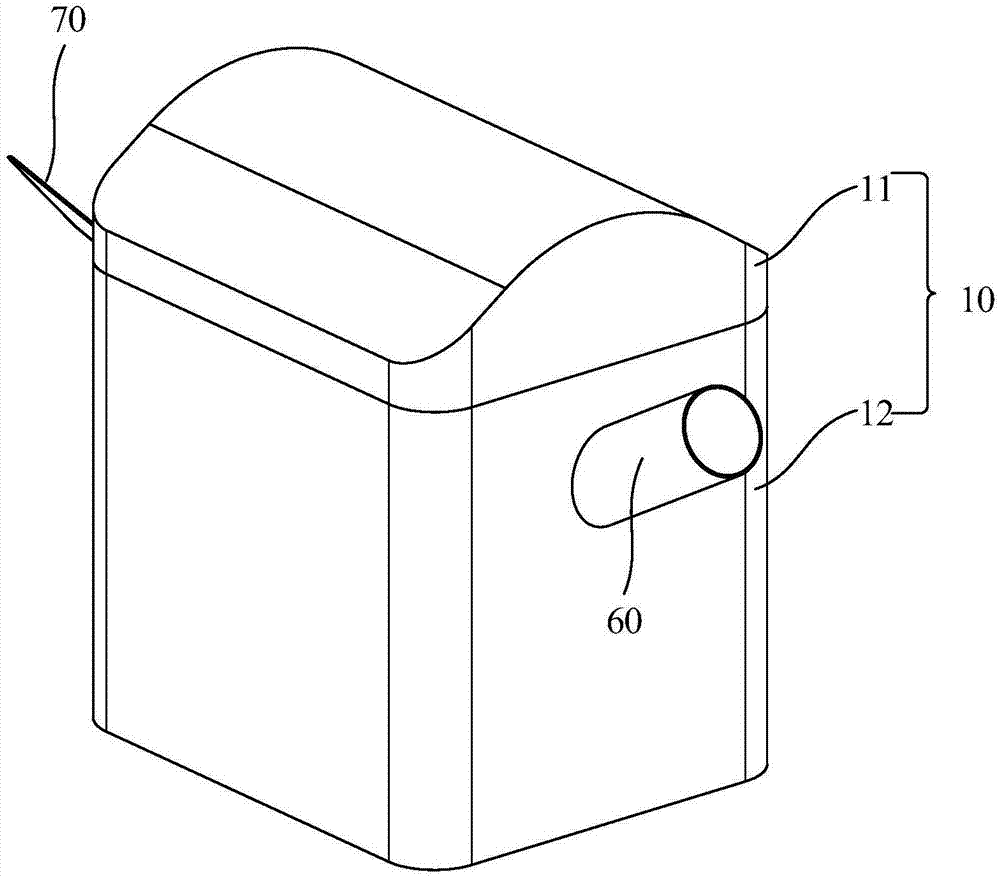

图1为本实用新型的实施例1的自动宠物洗浴机的立体结构示意图。

图2为本实用新型的实施例1的自动宠物洗浴机的另一位置的立体结构示意图。

图3为本实用新型的实施例1的自动宠物洗浴机的主视结构示意图。

图4为图3中A-A方向的剖视结构示意图。

图5为本实用新型的实施例1的自动宠物洗浴机的俯视结构示意图。

图6为图5中B-B方向的剖视结构示意图。

图7为本实用新型的实施例1的自动宠物洗浴机的内缸升起时的结构示意图。

图8为本实用新型的实施例1的自动宠物洗浴机的左视结构示意图。

图9为本实用新型的实施例2的自动宠物洗浴机的左视结构示意图。

附图标记说明

壳体10

上盖11

下壳12

开口13

进风口14

出水口15

头部回水口16

内缸20

风孔21

身体喷淋头31

升降装置40

超声波发生器51

波浪发生装置52

烘干进风主管60

集水罩70

项圈80

颈部喷淋头81

头部冲淋装置90

头部喷淋头91

伸缩管92

具体实施方式

下面举个较佳实施例，并结合附图来更清楚完整地说明本实用新型。

实施例1

如图1至图8所示，本实施例提供一种自动宠物洗浴机，用于对宠物进行洗浴，自动宠物洗浴机包括：壳体10、内缸20、身体喷淋装置、控制器 (图中未标示)、超声波发生器51、波浪发生装置52、烘干风路和烘干进风主管60。

壳体10包括相连接的上盖11和下壳12。上盖11和下壳12相对应的一端枢接，另一端可脱卸连接，这样方便将宠物放进内缸20。壳体10为封闭箱体结构。壳体10上开设有开口13、进风口14和出水口15，开口13与进风口14分别设于壳体10相对的两侧，且均设于壳体10的上部，出水口15 设于壳体10的底部。宠物的颈部穿设于开口13，而使宠物的颈部以下的部分位于壳体10内。

内缸20设于壳体10内，内缸20上设有多个风孔21。

身体喷淋装置的一端设于内缸20上，另一端穿设于壳体10，身体喷淋装置与控制器通信连接。具体地，身体喷淋装置包括：八个身体喷淋头31 和八个身体输水管(图中未标示)。八个身体喷淋头31间隔设于内缸20上，且与控制器通信连接。身体输水管对应与身体喷淋头31设置，身体输水管一端与身体喷淋头31连接，另一端与壳体10穿设于壳体10。在本实施例中，身体喷淋头31可以设置为能够转动的结构，从而可以多角度对宠物的身体部分进行清洗。

超声波发生器51设于内缸20的内表面，且超声波发生器51与控制器通信连接。这样，通过设置超声波发生器51，可以对宠物进行彻底清洁的洗浴。超声波发生器51为市售产品，通过对超声波发生器51的功率的大小进行控制，达到即不伤害宠物，又能够对宠物进行彻底去污渍的清洁效果。

波浪发生装置52设于内缸20的内表面，且波浪发生装置52与控制器通信连接。这样，通过设置波浪发生装置52，使内缸20内的水流产生浪涌效果，提高了洗浴效率。波浪发生装置52具体可以设置为多个波浪喷淋头，且波浪喷淋头可以转动，从而使内缸20中形成波浪浪涌。

烘干进风主管60位于壳体10的外部且与壳体10的进风口14连通，烘干进风主管60与控制器通信连接。烘干风路依次通过烘干进风主管60、进风口14、壳体10、风孔21、内缸20和开口13。这样，通过设置烘干进风主管60并通过烘干进风主管60与控制器通信连接实现自动烘干。

自动宠物洗浴机还包括集水罩70和项圈80。

集水罩70设于壳体10的开口13的下方，且与壳体10连接；壳体10 开设有头部回水口16，头部回水口16设于开口13的下方且位于集水罩70 的上方。在本实施例中，集水罩70为弧形结构，已方便收集的水集中在头部回水口16附近。

项圈80沿开口13的内周缘设置，项圈80用于固定宠物的颈部，且项圈80的直径可以调节，以便适应不同大小体型的宠物。项圈80的内表面设有颈部喷淋头81，颈部喷淋头81与控制器通信连接。

在本实施例中，自动宠物洗浴机还包括升降装置40，升降装置40带动内缸20相对于壳体10沿壳体10的高度方向移动，升降装置40与控制器通信连接。升降装置40包括：支撑柱、油缸和液压泵。支撑柱设于内缸20的下方，且支撑柱的一端与内缸20连接。油缸与液压泵连通，油缸连接于壳体10的内表面，且支撑柱的另一端穿设于油缸，液压泵用于驱动支撑柱沿支撑柱长度方向往返移动，液压泵与控制器通信连接。这样，通过设置升降装置40实现内缸20的自动升降，方便对不同高度的宠物进行洗浴。在其他实施例中，也可以通过在壳体10内表面沿壳体10高度方向间隔设置凹槽，通过内缸20外表面的定位件插设于凹槽，从而手动将内缸20在壳体10高度方向的位置进行升降调整。另外，也可以采用其他升降装置40的结构实现内缸20在壳体10高度方向的升降。

在本实施例中，控制器生成控制指令发送给无线通信模块，无线通信模块将控制指令发送给相应的身体喷淋装置、超声波发生器51、波浪发生装置 52、烘干进风主管60、颈部喷淋头81和升降装置40。无线通信模块可以是 4G或者Wi-Fi。

实施例2

如图9所示，本实施例的自动宠物洗浴机的整体结构基本和实施例1中的结构相同，其不同的地方在于，自动宠物洗浴机还包括头部冲淋装置90，头部冲淋装置90设于开口13的上方。具体的，头部冲淋装置90包括相连通的头部喷淋头91和伸缩管92，伸缩管92远离头部喷淋头91的一端与壳体10连接。头部喷淋头91可以是花洒也可以是其他的喷淋设备。通过设置头部冲淋装置90，可以对宠物的头部进行进一步的冲淋清洗。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。
