一种大棚育苗人工点种器的制作方法

本实用新型涉及农业机械技术领域，具体为一种点种器。

背景技术：

自从改革开放以来，随着国家提升农机化水平及加快农村基础设施政策的实施，我国的农机产业得到显著的发展，到已经形成内燃机、拖拉机、运输机械、收获机械、牧业机械、拖内配件等诸多小行业，并形成完整的工业体系。农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。

点种器也称播种机，播种机以作物种子为播种对象的种植机械。用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等。现有的点种器在使用的过程中由于机器结构原因，在进行播种时，种子容易卡在机器不能很好的掉落，会存在种子漏播的问题，播种成功率与工作效率均不高，使得现有的点种器具有一定的局限性。

技术实现要素：

本实用新型的旨在于解决现有点种器种子易卡住，播种效率低的技术问题，提供一种大棚育苗人工点种器，该装置中通过设置种子盒、播种孔洞和防滑圈部件，使得种子可以均匀有效播种，能够提高播种效果，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种大棚育苗人工点种器，包括扶手、机架和移动轮，所述扶手焊接在机架上端顶部，所述移动轮活动连接于机架的下方；

所述扶手底部中间焊接有连接柱；

所述机架的下端中间部分贯穿连接有横杆，所述横杆两端焊接有连接杆，所述机架的下端焊接有底杆，所述底杆的表面套装焊接有犁耙，所述犁耙的底部固定连接有犁耙齿，所述横杆杆体表面嵌扣有种子盒，且种子盒为侧倒圆柱状，并种子盒分为上下两半，所述种子盒的一端铰接有旋转轴承，所述种子盒的另一端的上方固定连接有上卡扣，且上卡扣与下卡扣为卡扣连接，相互配套，所述上卡扣的下方固定连接有下卡扣，所述种子盒的中心处贯穿镂空有套装孔，所述套装孔内侧固定连接有防滑圈，所述种子盒表面贯穿连接有播种孔洞，且播种孔洞环绕种子盒表面一圈，并播种孔洞之间的间隔距离相等。

所述移动轮中心处固定连接有轮轴，且轮轴的外侧活动连接有连接杆。

作为本实用新型进一步的方案：所述移动轮为人字轮胎或实心轮胎。

作为本实用新型进一步的方案：所述播种孔洞的直径比种子宽零点三厘米，且一次掉落一颗种子。

作为本实用新型进一步的方案：所述防滑圈为橡胶圈或硅胶圈。

作为本实用新型进一步的方案：所述种子盒除套装孔外，内部其余处为中空状。

作为本实用新型进一步的方案：所述机架呈三角形。

本实用新型的旨在于解决现有点种器种子易卡住，播种效率低的技术问题，提供一种大棚育苗人工点种器，该装置中通过设置种子盒、播种孔洞和防滑圈部件，使得种子可以均匀有效播种，能够提高播种效果，具有广泛的实用性。

(1)该种大棚育苗人工点种器设置有连接杆，通过设置连接杆活动连接横杆与移动轮的轮轴，带动种子盒进行旋转活动，使得种子在盒内旋转时从播种孔洞中掉落。

(2)该种大棚育苗人工点种器设置有防滑圈，通过设置防滑圈使套装孔在套装于横杆表面时具有固定效果，种子盒可以固定于横杆外侧不会滑动，使得点种机可进行有效工作。

(3)该种大棚育苗人工点种器设置有播种孔洞，通过设置播种孔洞环绕种子盒且间距相等，使得种子的掉落更加的均匀，可以使种子之间准确的间隔排列，不会因播种密集而造成种子的浪费，使得点种机具有实用性。

(4)该种大棚育苗人工点种器设置有旋转轴承，通过设置旋转轴承使得种子盒可以方便打开合拢，在工作过程中可以便捷的进行种子的装取。

(5)该种大棚育苗人工点种器设置有种子盒，通过设置透明圆柱状的种子盒使得使用人员可以直观清晰地观察到种子的剩余，及时对种子进行添加，且圆柱状使得内部空间大，可储存的容量多。

(6)该种大棚育苗人工点种器设置有上卡扣，通过设置上卡扣与下卡扣的卡扣连接使得种子盒可以完全封闭，内部种子不易洒落，使得点种机具有实用性。

附图说明

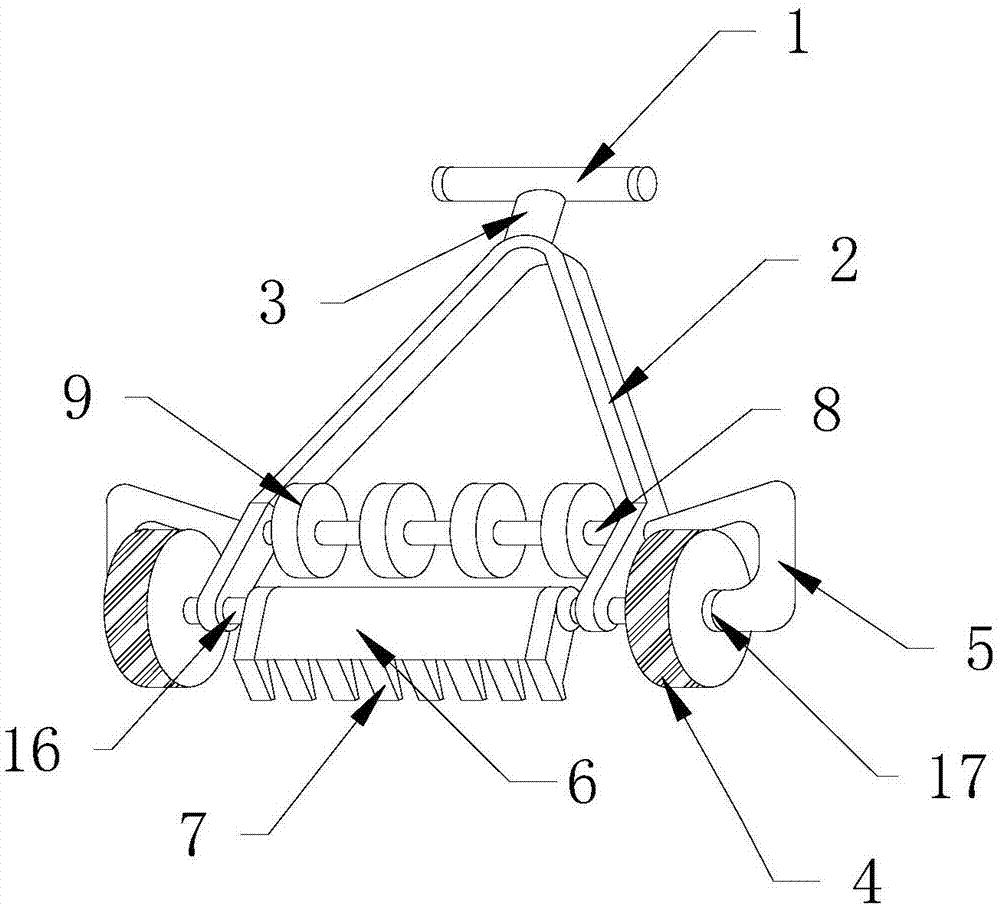

图1为本实用新型的整体结构示意图。

图2为本实用新型的种子盒结构示意图。

图3为本实用新型的A图结构示意图。

图1-3中：1-扶手，2-机架，3-连接柱，4-移动轮，5-连接杆，6-犁耙，7-犁耙齿，8-横杆，9-种子盒，10-播种孔洞，11-套装孔，12-防滑圈，13-旋转轴承，14-上卡扣，15-下卡扣，16-底杆，17-轮轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的机架2、移动轮4、连接杆5、犁耙6、种子盒9、防滑圈12、轮轴17均可以通过市场购买或私人订制所得。

请参阅图1～3，本实用新型实施例中，一种大棚育苗人工点种器，包括扶手1、机架2和移动轮4，扶手1焊接在机架2上端顶部，移动轮4活动连接于机架2的下方；

扶手1底部中间焊接有连接柱3；

机架2的下端中间部分贯穿连接有横杆8，横杆8两端焊接有连接杆5，连接杆5连接横杆9与轴承17使其一起转动，机架2的下端焊接有底杆16，底杆16的表面套装焊接有犁耙6，犁耙6的底部固定连接有犁耙齿7，横杆8杆体表面嵌扣有种子盒9，且种子盒9为侧倒圆柱状透明盒体，并种子盒9分为上下两半，使得种子盒9可以及时观察到种子的存量，种子盒9的一端铰接有旋转轴承13，旋转轴承13使得种子盒9方便打开装取种子，种子盒9的另一端的上方固定连接有上卡扣14，且上卡扣14与下卡扣15为卡扣连接，相互配套，上卡扣14的下方固定连接有下卡扣15，通过上卡扣14与下卡扣15的扣装使得种子盒9进行封闭，种子盒9的中心处贯穿镂空有套装孔11，套装孔11内侧固定连接有防滑圈12，防滑圈12使得种子盒9可以在横杆8上进行固定，种子盒9表面贯穿连接有播种孔洞10，且播种孔洞10环绕种子盒9表面一圈，并播种孔洞10之间的间隔距离相等，使得种子的播撒均匀，不易浪费；

移动轮4中心处固定连接有轮轴17，且轮轴17的外侧活动连接有连接杆5。

本实用新型实施例中，移动轮4为人字轮胎或实心轮胎。

本实用新型实施例中，播种孔洞10的直径比种子宽零点三厘米，且一次掉落一颗种子。

本实用新型实施例中，防滑圈12为橡胶圈或硅胶圈。

本实用新型实施例中，种子盒9除套装孔11外，内部其余处为中空状。

本实用新型实施例中，机架1呈三角形。

在使用本实用新型一种大棚育苗人工点种器时，首先，当进行育苗时，通过旋转轴承13打开种子盒9，在种子盒9内装取需播种的种子若干，将套装孔11套装上横杆8，按下上卡扣14使其扣装住下卡扣15，通过套装孔11内侧的防滑圈12套装于横杆8外侧，使得种子盒9可以固定于横杆8上，通过与轮轴17活动连接的连接杆5可带动焊接连接的横杆8的旋转，再连同种子盒9一起旋转，使得种子盒9内部种子从播种孔洞10中掉落于土壤，再通过底杆16处焊接的犁耙6耙动土壤使其将种子覆盖。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
