一种市政园林用植物浇灌器的制作方法

本实用新型涉及浇灌技术领域，具体为一种植物浇灌器。

背景技术：

现有的植物浇灌器，安装位置固定，不能改变植物浇灌器的位置从而无法改变浇灌器的浇灌范围，无法大面积进行浇灌，导致浇灌范围较小。

技术实现要素：

本实用新型旨在于解决现有的植物浇灌器浇灌面积较小的技术问题，提供一种市政园林用植物浇灌器，该装置中通过设置加长杆部件，能够抬高浇灌器的喷射高度，可扩大浇灌器的浇灌范围，提高浇灌效率，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：

一种市政园林用植物浇灌器，包括底座、固定杆、加长杆、放水阀和导水板，所述底座的内部中间位置焊接有固定杆，所述固定杆的内部套接有加长杆，所述加长杆的顶部安装有放水阀，所述加长杆的一侧焊接有导水板，所述底座的一侧开设有进水口，所述放水阀的底部开口，所述放水阀的底部放置有卡珠，所述卡珠的顶部抵紧有弹簧，所述放水阀靠近导水板的一侧贯穿有出水口。

作为本实用新型进一步的方案：所述卡珠与放水阀配套设置，所述出水口由内向外为锥形。

作为本实用新型进一步的方案：所述加长杆和固定杆配套设置。

作为本实用新型进一步的方案：所述导水板与出水口为45°倾斜角，且导水板为“Y”型。

作为本实用新型进一步的方案：螺纹连接于外接水管。

本实用新型具有以下有益效果:

(1)该种市政园林用植物浇灌器设置有加长杆，通过加长杆可抬高浇灌器的喷射高度，可扩大浇灌器的浇灌范围，提高浇灌效率。

(2)该种市政园林用植物浇灌器设置有导水板，通过导水板可将浇灌水向最远距离进行浇灌，同时向多个方向进行浇灌，提高浇灌效率。

综上，该种市政园林用植物浇灌器具有广泛的实用性，以解决上述背景技术中提出的现有的植物浇灌器浇灌面积较小的问题，有很高的推广价值。

附图说明

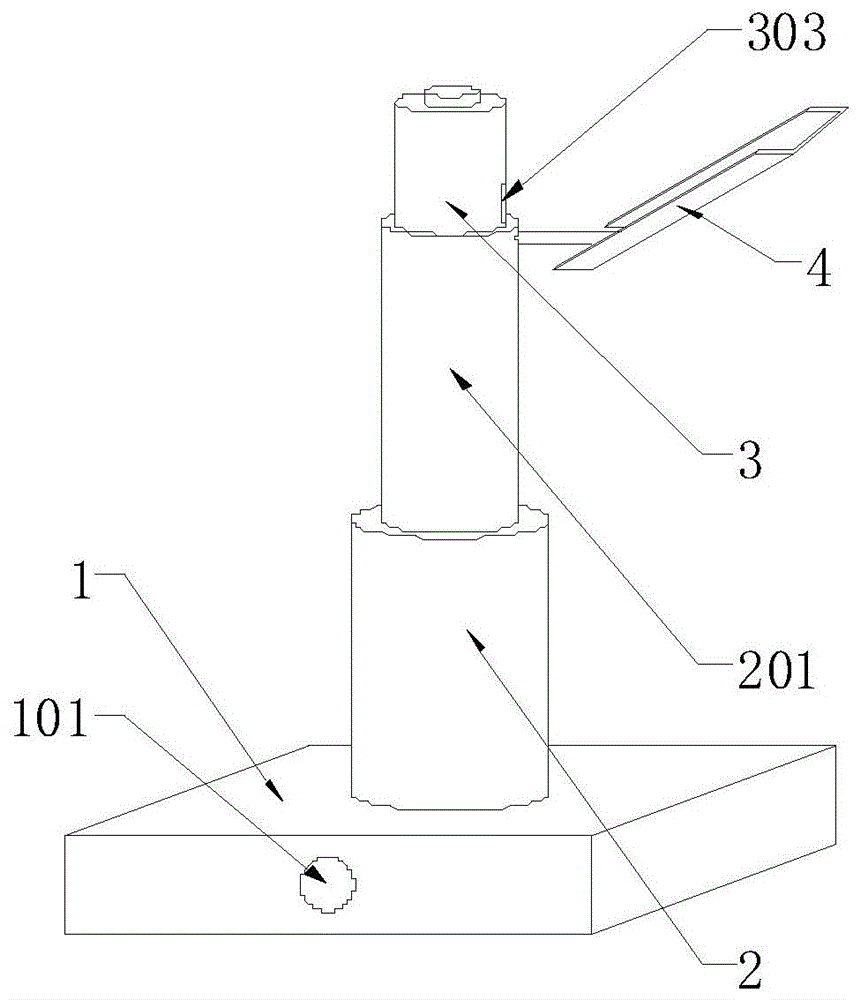

图1为本实用新型的整体结构示意图。

图2为本实用新型的内部剖面结构示意图。

图3为本实用新型的导水板结构示意图。

图1-3中：1-底座，101-进水口，2-固定杆，201-加长杆，3-放水阀，301-卡珠，302-弹簧，303-出水口，4-导水板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的底座1、固定杆2、加长杆201、放水阀3、导水板4均可以通过市场购买或私人订制所得。

请参阅图1～3，本实用新型实施例中，一种市政园林用植物浇灌器，包括底座1、进水口101、固定杆2、加长杆201、放水阀3、卡珠301、弹簧302、出水口303和导水板4，底座1的内部中间位置焊接有固定杆2，固定杆2的内部套接有加长杆201，通过加长杆201可抬高浇灌器的喷射高度，可扩大浇灌器的浇灌范围，提高浇灌效率，加长杆201的顶部安装有放水阀3，加长杆201的一侧焊接有导水板4，通过导水板4可将浇灌水向最远距离进行浇灌，同时向多个方向进行浇灌，提高浇灌效率，底座1的一侧开设有进水口101，放水阀3的底部开口，放水阀3的底部放置有卡珠301，卡珠301的顶部抵紧有弹簧302，放水阀3靠近导水板4的一侧贯穿有出水口303。

在本实用新型中：卡珠301与放水阀3配套设置，出水口303由内向外为锥形，加长杆201和固定杆2配套设置，导水板4与出水口303为45°倾斜角，且导水板4为“Y”型。进水口101螺纹连接于外接水管。

在使用本实用新型一种市政园林用植物浇灌器时，首先，检查装置是否正常使用，再选取合适位置，再挖开地面一定的深度，并将底座101置于坑内，并将水管插入进水口101内并固定，接着回填泥土，使用时，用户通过水管向浇灌器内输水，在浇灌器内部被水不断充满固定杆2后，放水阀3自动压制，使加长杆201向固定杆2顶部移动，使浇灌器整体抬起，在浇灌器内部水不断增多时，顶住卡珠301后顶起弹簧302，使水流向出水口303涌出，在冲击至导水板4后，顺着导水板4向植物进行浇灌，同时用户将水管供水压力不断调节，使水流越来越靠近浇灌器，对更多的植物进行浇灌，提高浇灌效率，从而完成了一种市政园林用植物浇灌器的工作过程。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
