一种宠物纸尿裤的制作方法

本实用新型涉及一次性卫生用品领域,尤其涉及一种宠物纸尿裤。

背景技术：

目前是市场上的宠物纸尿裤结构主要包括外罩、吸收体、防漏挡墙、腿部弹性橡筋和魔术贴；外罩长度方向上分为连为一体的腹部区、裆部区和背部区，外罩包括非透水性外层和透水性内层，吸收体固定在非透水性外层和透水性内层之间，防漏挡墙和腿部弹性橡筋固定在外罩上，单排的魔术贴固定连接在腹部区的外罩侧端上，背部区的非透水性外层的底面上固定有与魔术贴匹配的背贴，使用时，魔术贴和背贴合围穿在宠物的身上，供宠物尾巴穿过的尾巴孔处于吸收体后端部的后侧，但是吸收体中的绒毛浆和高分子混合材料吸收宠物的排泄物后膨胀后易出现局部堆积成团、甚至发生断裂或断层情况，而吸收体是宠物纸尿裤的关键结构部位，其吸收量的大小和吸液之后的完整性将直接影响到宠物纸尿裤的吸液质量和宠物穿戴的舒适度，从而使得吸收体不能有效地吸收宠物的排泄物，使得宠物穿戴后不适应，同时会弄脏或是弄臭周边的环境或是宠物主人的房子，给人们带来很多的麻烦，因而使得宠物主人需要花时间去清理这些宠物的排泄物。

中国专利号：201520995079.6公开了一种宠物用纸尿裤，包括外罩、吸收体、防漏挡墙、腿部弹性橡筋和魔术贴；外罩长度方向上由前向后依次分为连为一体的腹部区、裆部区和背部区，外罩包括非透水性外层和透水性内层，吸收体固定在非透水性外层和透水性内层之间，防漏挡墙和腿部弹性橡筋沿长度方向固定在外罩上，防漏挡墙上设有挡墙橡筋，腹部区的外罩两侧端上分别固定连接一个魔术贴，背部区的非透水性外层的底面上固定有与魔术贴匹配的背贴，腹部区的前端上设有腹部弹性腰围；外罩上设有供宠物尾巴穿过的尾巴孔；吸收体处于外罩的裆部区和腹部区，并且吸收体不延伸进入背部区；所述每个魔术贴上有沿长度方向平行排列的两个魔术扣；吸收体的后端部上左右两侧的位置相对于中部的位置向后凸出，即吸收体后端的中部形成向前凹的凹口，尾巴孔的前端处于吸收体的凹口内，吸收体的凹口边缘与尾巴孔的前端之间至少有3mm的距离，尾巴孔侧边与吸收体向后凸出的侧边之间至少有3mm的距离。该宠物用纸尿裤的优点是魔术贴与背贴的粘结力大，吸收体后部储液量大且吸收体后部不会向尾巴孔渗液；但是，对于不同品种的狗，其尾巴与屁股之间存在差异，而尾巴孔侧边与吸收体向后凸出的侧边之间存在距离，且尾巴孔的位置固定，宠物狗排出的粪便未能排入到吸收体上，或者通过尾巴孔泄露。

技术实现要素：

因此，针对上述的问题，本实用新型提供一种宠物纸尿裤，它主要解决了现有技术中宠物纸尿裤的设计不合理、使用效果差的问题。

为实现上述目的，本实用新型采用了以下技术方案：

一种宠物纸尿裤，包括纸尿裤本体，定义沿纸尿裤本体的长度方向为纵向方向，定义沿其宽度方向为横向方向，所述纸尿裤本体包括亲水无纺布、吸收芯层和外罩，所述外罩的横向两侧边沿其纵向方向均设置有腿部橡筋，所述腿部橡筋沿纵向方向间隔设置，所述外罩沿纵向方向依次包括腹部区、裆部区和背部区，所述外罩的下表面上位于腹部区沿其横向两侧延伸设置有魔术贴，所述外罩的下表面上位于背部区设置有与魔术贴贴合连接的背贴，所述外罩上位于裆部区上且靠近背部区设置有尾巴口，所述尾巴口处设置有遮盖部，所述遮盖部的一边与外罩一体连接，其余各边与外罩之间设置易撕线，所述吸收芯层设置在外罩的上表面上且位于腹部区和裆部区，所述吸收芯层沿纵向方向依次包括第一吸收芯体和第二吸收芯体，所述第一吸收芯体粘附在外罩的上表面上，所述第二吸收芯体靠近第一吸收芯体的一侧粘附在外罩的上表面上，另一侧边设置有弹性橡筋，形成悬浮状态，所述第二吸收芯体覆盖二分之一的尾巴口，第二吸收芯体上位于尾巴口处向内凹陷形成一让位槽，所述让位槽的面积小于二分之一的尾巴口的面积。

进一步的，所述第二吸收芯体上未与外罩粘合的下表面上喷涂有胶水层，所述胶水层上沿纸尿裤本体的纵向方向并排设置有至少两块离型纸。

进一步的，所述吸收芯层还包括第三吸收芯体，所述第三吸收芯体粘附在外罩的上表面上且靠近背部区，所述第三吸收芯体上位于尾巴口处设置有延伸部，所述延伸部的面积大于尾巴口的面积。

进一步的，所述外罩上位于沿纸尿裤本体纵向方向的腿部橡筋的间隔之间横向设置有易撕线。

通过采用前述技术方案，本实用新型的有益效果是：本宠物纸尿裤，通过撕开尾巴口处的易撕线，使得宠物狗的尾巴穿过，并且将魔术贴贴合在背贴上，因设置分离的第一吸收芯体和第二吸收芯体，防止第一吸收芯体吸收尿液后渗透到第二吸收芯体上，从而污染尾巴的毛发，并且第二吸收芯体覆盖二分之一的尾巴口，第二吸收芯体上位于尾巴口处向内凹陷形成一让位槽，让位槽的面积小于二分之一的尾巴口的面积，在使用时，让位槽抵靠在尾巴的下端沿，并且在弹性橡筋的作用下，第二吸收体形成悬浮状态包覆在宠物狗的屁股处，形成较好的包覆作用，有利于对排泄物的收集，防止排泄物泄露，同时防止宠物狗在活动中排泄物磨蹭到宠物狗的屁股上，该结构设计合理，防漏性好，使用效果好；进一步的，设置的胶水层和离型纸，在使用时，可根据使用的宠物狗的品种或者大小撕开离型纸，使得第二吸收芯粘附在外罩上，使得悬浮部分减小，进而改变吸收芯层与宠物狗的贴附性能，从而提高纸尿裤的适用范围；进一步的，将腿部橡筋处的易撕线撕开，使得纸尿裤本体展开，通过撕开离型纸粘附在外罩上，且设置的第三吸收芯体和延伸部开入到让位槽内，使得吸收芯层形成块状结构，可以平铺放置于地面上使用，增加其使用用途，进一步提高使用效果。

附图说明

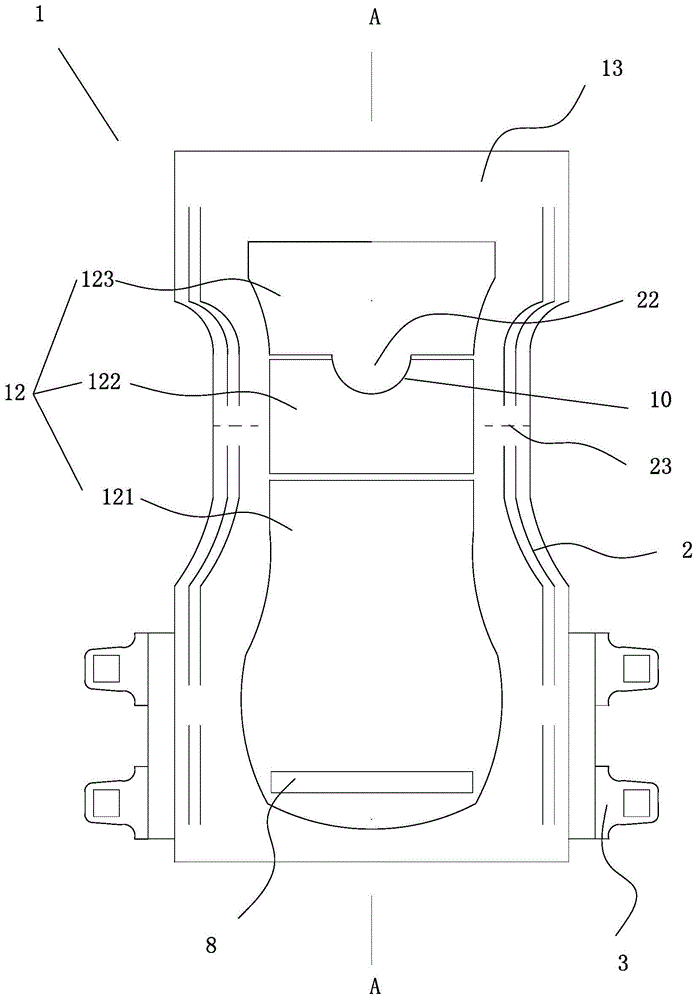

图1是本实用新型实施例的俯视结构示意图；

图2是本实用新型实施例的仰视结构示意图；

图3是图1中a-a处的剖视结构示意图。

具体实施方式

现结合附图和具体实施方式对本实用新型进一步说明。

本实用新型实施例为：

参考图1、图2与图3，一种宠物纸尿裤，包括纸尿裤本体1，定义沿纸尿裤本体1的长度方向为纵向方向，定义沿其宽度方向为横向方向，所述纸尿裤本体1包括亲水无纺布11、吸收芯层12和外罩13，所述外罩13的横向两侧边沿其纵向方向均设置有腿部橡筋2，所述腿部橡筋2沿纵向方向间隔设置，所述外罩13沿纵向方向依次包括腹部区131、裆部区132和背部区133，所述外罩13的下表面上位于腹部区131沿其横向两侧延伸设置有魔术贴3，所述外罩13的下表面上位于背部区133设置有与魔术贴3贴合连接的背贴4，所述外罩13上位于裆部区132上且靠近背部区133设置有尾巴口5，所述尾巴口5处设置有遮盖部6，所述遮盖部6的一边与外罩13一体连接，其余各边与外罩13之间设置易撕线7，所述吸收芯层12设置在外罩13的上表面上且位于腹部区131和裆部区132，所述吸收芯层12沿纵向方向依次包括第一吸收芯体121和第二吸收芯体122，所述第一吸收芯体121上位于腹部区131设置有防漏挡墙8，所述第一吸收芯体121粘附在外罩13的上表面上，所述第二吸收芯体122靠近第一吸收芯体121的一侧粘附在外罩13的上表面上，另一侧边设置有弹性橡筋9，形成悬浮状态，所述第二吸收芯体122覆盖二分之一的尾巴口5，第二吸收芯体122上位于尾巴口处向内凹陷形成一让位槽10，所述让位槽10的面积小于二分之一的尾巴口5的面积，所述第二吸收芯体122上未与外罩13粘合的下表面上喷涂有胶水层20，所述胶水层20上沿纸尿裤本体1的纵向方向并排设置有三块离型纸21。

本实施例中，所述吸收芯层12还包括第三吸收芯体123，所述第三吸收芯体123粘附在外罩的上表面上且靠近背部区133，所述第三吸收芯体123上位于尾巴口5处设置有延伸部22，所述延伸部22的面积大于尾巴口5的面积，所述外罩13上位于沿纸尿裤本体1纵向方向的腿部橡筋2的间隔之间横向设置有易撕线23。

本实用新型的工作方式是：本宠物纸尿裤，通过撕开尾巴口5处的易撕线7，使得宠物狗的尾巴穿过，并且将魔术贴3贴合在背贴上，因设置分离的第一吸收芯体121和第二吸收芯体122，防止第一吸收芯体121吸收尿液后渗透到第二吸收芯体122上，从而污染尾巴的毛发，并且第二吸收芯体122覆盖二分之一的尾巴口5，第二吸收芯体122上位于尾巴口5处向内凹陷形成一让位槽10，让位槽10的面积小于二分之一的尾巴口5的面积，在使用时，让位槽10抵靠在尾巴的下端沿，并且在弹性橡筋9的作用下，第二吸收体122形成悬浮状态包覆在宠物狗的屁股处，形成较好的包覆作用，有利于对排泄物的收集，防止排泄物泄露，同时防止宠物狗在活动中排泄物磨蹭到宠物狗的屁股上，该结构设计合理，防漏性好，使用效果好；设置的胶水层20和离型纸21，在使用时，可根据使用的宠物狗的品种或者大小撕开离型纸21，使得第二吸收芯122粘附在外罩13上，使得悬浮部分减小，进而改变吸收芯层12与宠物狗的贴附性能，从而提高纸尿裤的适用范围；将腿部橡筋2处的易撕线23撕开，使得纸尿裤本体1展开，通过撕开离型21纸粘附在外罩13上，且设置的第三吸收芯体123和延伸部22开入到让位槽10内，使得吸收芯层12形成块状结构，可以平铺放置于地面上使用，增加其使用用途，进一步提高使用效果。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
