一种龟养殖系统的制作方法

文档序号:20519152发布日期:2020-04-24 20:52阅读:228来源:国知局
一种龟养殖系统的制作方法

本实用新型属于龟养殖技术领域,具体涉及一种龟养殖系统。



背景技术:

龟提取物中含有大量的不饱和脂肪酸,可以调血脂、降低胆固醇、抑制血小板凝聚、延缓血栓形成、抗炎以及抗肿瘤等,药用功效显著;随着人们对健康理念的普及和龟系列产品的开发,龟产品深加工带动龟规模化工厂化养殖已成大势所趋。

但是,目前的龟主要养殖模式为家庭作坊式、庭院养殖式、池塘养殖式等,养殖较为分散,且难于管理,不适用龟产业的规模发展。

龟养殖保温多采用保温灯进行保温,在龟箱中放置保温灯,这种方法的缺点:

一、限制养殖规模,因保温灯需密闭龟箱才能更好保温,龟箱越小,保温性能才能越好;

二、保温灯使用期短,1个月就需要更换,增加成本;因此,提供一种保温效果好且成本低的龟养殖系统,是本领域技术人员亟待解决的技术问题。



技术实现要素:

为了解决现有技术存在的上述问题,本实用新型提供一种龟养殖系统,以解决现有技术中存在的龟养殖的成本高的技术问题。

本实用新型通过以下技术方案具体实现:

一种龟养殖系统,包括龟池和保温装置;

所述保温装置包括加热器、温控器、电磁阀和加热管,所述温控器设置在所述龟池内,且所述温控器与所述电磁阀电连接,所述加热器的出水口通过所述电磁阀与所述加热管的进水口连通,所述加热管的出水口与所述加热器的进水口连通;

所述龟池包括池底和围护,所述围护环绕所述池底边沿设置,所述加热管埋设在所述池底内。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述池底包括保温层、防水层和瓷砖,所述防水层和所述瓷砖依次铺设在所述保温层上,所述防水层上设置有用于铺设所述加热管的管槽,所述加热管设置在所述管槽内。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述保温装置还包括第一增压泵,所述加热器通过所述第一增压泵与所述加热管连通。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述保温装置还包括保温水塔,所述加热器的出水口通过所述保温水塔与所述第一增压泵的进水口连通,所述加热管的出水口通过所述保温水塔与所述加热器的进水口连通。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述加热管的数量为多个,所有相邻三个所述加热管呈“s”型,且等间距的排布设置在所述池底。

为了更好的实现本实用新型,在上述结构中作进一步的优化,该龟养殖系统还包括冲洗装置,所述冲洗装置包括冲洗管路,所述冲洗管路沿所述围护的内侧壁设置,且所述冲洗管路上设置有多个出水孔。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述冲洗装置还包括第二增压泵,所述第二增压泵的进水口与水源连通,所述第二增压泵的出水口与所述冲洗管路的进水口连通。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述池底为倾斜设置,所述池底的最低端设置有排水口。

为了更好的实现本实用新型,在上述结构中作进一步的优化,该龟养殖系统还包括沙池,所述沙池设置在所述龟池内,且所述沙池与所述龟池连通。

为了更好的实现本实用新型,在上述结构中作进一步的优化,所述温控器的控制的水温范围为28~30℃。

综上所述,本实用新型具有以下技术效果:

该龟养殖系统中保温装置能够使龟池内的温度维持在龟生存的适宜的温度,保温装置中的温控器与电磁阀的配合可以有效的降低电能的损耗,以达到节能的效果,且保温装置中的加热管是设置在龟池的池底内,使加热管不容易损坏,从而有效的降低龟的养殖成本。

此外,本实用新型的优化方案还具有以下技术效果:

(1)本实用新型的优化方案为池底包括保温层和防水层,该保温层可以减缓龟池内的温度流失的速度,使龟池内的温度可以长时间的维持在龟生活的适宜温度,且防水层可以避免龟池内的水浸入池底,导致保温层失效的情况发生,从而进一步的降低龟的养殖成本。

(2)本实用新型的优化方案为相邻的加热管呈“s”型设置在池底,该加热管的结构使龟池内的加热更加的均匀,为龟池内的龟提供更好的生活环境。

(3)本实用新型的优化方案为该龟养殖系统还包括冲洗装置,该冲洗装置能够自动的对龟池内部进行冲洗,以降低养殖人员的工作强度,且冲洗装置中的第二增压泵能够增加水的压力,使冲洗装置能够更加彻底的清理龟池的内部,避免反复且多次的清洗龟池内部,从而有效的降低了龟养殖的人工成本,并有效的减少水资源浪费的情况发生。

(4)本实用新型的优化方案为倾斜设置的池底上还设置有排水口,在冲洗龟池的过程中,龟池中的龟粪和食物残渣会被冲洗装置冲至排水口处,并通过排水口向龟池外部排出,使龟池的清洗更加的方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

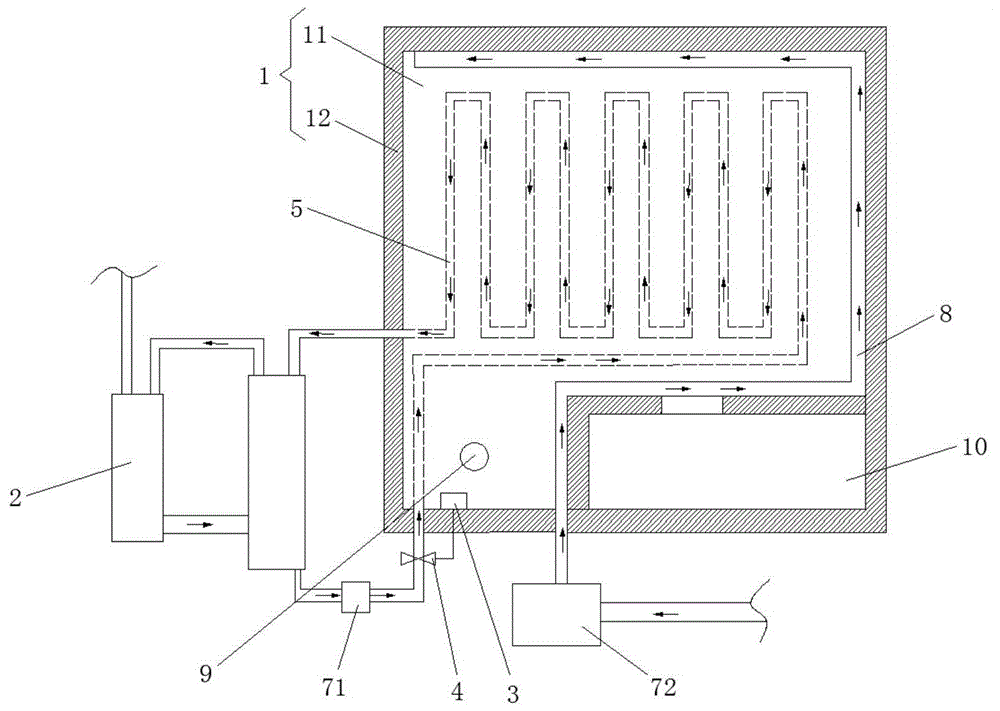

图1是本实用新型一种龟养殖系统的结构示意图;

图2是本实用新型一种龟养殖系统中池底的截面图。

附图标记:

1、龟池;11、池底;12、围护;2、加热器;3、温控器;4、电磁阀;5、加热管;61、保温层;62、防水层;63、瓷砖;71、第一增压泵;72、第二增压泵;8、冲洗管路;9、排水口;10、沙池。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚,下面将对本实用新型的技术方案进行详细的描述。显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式,都属于本实用新型所保护的范围。

实施例一:

一种龟养殖系统,如图1和图2所示,其包括龟池1和保温装置;其中,

保温装置包括加热器2、温控器3、电磁阀4和加热管5,温控器3设置在龟池1内,且温控器3与电磁阀4电连接,加热器2的出水口通过电磁阀4与加热管5的进水口连通,加热管5的出水口与加热器2的进水口连通;

龟池1包括池底11和围护12,围护12环绕池底11边沿设置,加热管5埋设在池底11内。

通过上述结构的一种龟养殖系统,在使用时,养殖人员可以使用加热器2将水进行加热,然后将被加热的水通过电磁阀4送入加热管5中,使加热管5内的热水能够通过热传递的方式将温度传递至龟池1内;

当温控器3检测到龟池1内的温度达到30℃时,该温控器3就会控制电磁阀4,使电磁阀4关闭,此时,被加热的水就不能通过该电磁阀4进入加热管5中,而加热器2也会停止工作,以达到节能的效果;

而当龟池1内的温度下降至28℃以下时,温控器3便会控制电磁阀4,使电磁阀4开启,此时,被加热器2加热的水便可以通过电磁阀4进入加热管5中,而加热管5内的冷水便可以由加热管5的出水口进入加热器2中重复加热并使用;进入加热管5内的热水能够继续为龟池1进行加热,使龟池1内的温度维持在龟养殖的适宜温度。

优化的,该龟养殖系统还包括沙池10,该沙池10设置在龟池1内,且龟池1与沙池10连通,使该龟养殖系统中的龟可以在龟池1和沙池10内来回走动。

优选的,龟池1和沙池10均由砖石混凝土砌成的四边形结构,其中,

该龟池1的长宽高分别为4.4米、3.4米和0.6米,龟池1的围护12的厚度为0.1米;沙池10的长宽高分别为3米、0.7米和0.6米,沙池10的其中的两个边与龟池1的其中两个边重合。

优化的,上述的池底11包括保温层61、防水层62和瓷砖63;其中,

防水层62和瓷砖63依次铺设在保温层61上,且在防水层62上设置有管槽,上述的加热管5铺设在管槽内,该保温层61可以减缓龟池1内的温度散失的速度,使该龟池1的保温效果更好。

优选的,保温层61的主要成分为可发性聚苯乙烯,可发性聚苯乙烯由于具有优异持久的保温隔热性、独特的缓冲抗震性、抗老化性和防水性,因而在许多领域得到了广泛的应用;由可发性聚苯乙烯制成的保温层61可以对龟池1起到更好的保温效果;

而防水层62则由混凝土加防水胶混合而成,该防水层62可以避免龟池1内的水浸入保温层61,而导致保温层61失效的情况发生,从而有效的降低材料的损耗,以降低龟养殖的成本。

优化的,上述的保温装置还包括第一增压泵71,该加热器2通过第一增压泵71与加热管5连接;加热器2将水进行加热后,被加热的水可以由加热器2的出水口流至第一增压泵71中,在第一增压泵71的作用下,被加热的水能够进入加热管5中,使加热管5的温度升高,从而使龟池1内的温度达到龟养殖所需的温度。

优化的,上述的保温装置还包括保温水塔,该保温水塔有四个端口,热水器出水口通过该保温水塔与第一增压泵71的进水口连通,加热管5的出水口通过保温水塔与加热器2的进水口连通。

优化的,池底11内铺设有多个加热管5,且所有的加热管5平行排列设置,且相邻的三个加热管5呈“s”型结构设置,该加热管5的设置方式能够更加的均匀的为龟池1内进行加热。

实施例二:

作为上述实施例的进一步优化,如图1和图2所示,该龟养殖系统还包括冲洗装置,其中,

冲洗装置包括冲洗管路8,该冲洗管路8为管状结构,该冲洗管路8贴合龟池1的围护12的内侧壁上,且冲洗管路8的一端被封堵,冲洗管路8上设置有多个出水孔,冲洗管路8未被封堵的一端与水源连通;

自来水由冲洗管路8未被封堵的一端进入冲洗管路8中,并由冲洗管路8上的出水孔排出,使冲洗装置能够对龟池1内部进行全面的冲洗,从而有效的降低养殖人员的工作量及工作强度。

优化的,该冲洗装置还包括第二增压泵72,该第二增压泵72的进水口与水源连通,第二增压泵72的出水口与冲洗管路8连通;该第二增压泵72能够增加进入冲洗管路8的水的压力,使冲洗管路8能够更加有效的冲洗龟池1内的龟粪和残食,且能够达到节约用水的效果。

优化的,上述的池底11为倾斜设置,在池底11的最低端设置有排水口9,该排水口9连通至龟池1外部;在冲洗龟池1内部时,养殖人员可以将排水口9开启,使冲洗管路8冲出的水以及龟池1内的龟粪和残食可以由排水口9向龟池1外排出,从而使龟池1的冲洗更加的方便。

具体的,冲洗管路8由龟养殖系统外穿过龟池1的围护12进入龟池1内,然后依次经过沙池10的外侧壁以及龟池1的内侧壁,并延伸至与沙池10相对的侧壁上;通过第二增压泵72将进入冲洗管路8的水的压力提高,使冲洗管路8喷出的水能够更加有效的将龟池1内的龟粪以及残食冲到排水口9处,并由排水口9向龟池1外排出。

以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,可轻易想到变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应以所述权利要求的保护范围为准。
