一种温度可控的食用菌生态栽培装置的制作方法

1.本实用新型涉及食用菌技术领域，具体为一种温度可控的食用菌生态栽培装置。


背景技术：

2.食用菌是指一些体型较大且可以被人们食用的真菌，在食用菌的培养繁殖过程中，为了创造优良的生存环境，因此需要使用栽培装置对食用菌进行培养，从而便于食用菌的生存和繁殖；
3.但市面上常见的栽培装置不便于控制装置内部的温度，影响食用菌生长，且不便于根据食用菌的生长需求对装置内部空间进行调整，而且不便于对食用菌补充营养液，因此，我们提出一种温度可控的食用菌生态栽培装置，以便于解决上述中提出的问题。


技术实现要素：

4.本实用新型的目的在于提供一种温度可控的食用菌生态栽培装置，以解决上述背景技术中提出的不便于控制装置内部的温度，影响食用菌生长，且不便于根据食用菌的生长需求对装置内部空间进行调整，而且不便于对食用菌补充营养液的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种温度可控的食用菌生态栽培装置，包括培养箱、控制器、温湿度传感器、加热灯、物料泵和驱动电机，所述培养箱的左端安装有控制器，且培养箱的顶端内部连接有温湿度传感器，所述培养箱的内部后方镶嵌连接有加热灯，且加热灯的前方设置有固定板，所述固定板的内侧连接有连接块，且连接块的内侧固定有放置板，所述放置板的右上方安装有分流管，且分流管的右端设置有输水管，所述输水管与物料泵的输出端相连接，且物料泵的下方安装有液体箱，所述输水管的顶端焊接有固定块，且固定块的左侧设置有调整杆，所述调整杆的外侧连接有限位块，且调整杆的前端安装有推动杆，所述推动杆的前端连接有安装杆，且安装杆与驱动电机的输出端相连接；
6.本实用新型还提供所述固定板关于培养箱的中轴线对称设置，且固定板的内侧设置有槽状结构，并且其槽状结构的纵截面呈倒“l”形结构。
7.本实用新型还提供所述连接块与固定板的连接方式为卡合连接，且连接块与放置板焊接呈一体化结构，并且放置板通过连接块与固定板构成拆卸结构。
8.本实用新型还提供所述分流管在输水管的左侧呈等间距设置，且分流管的纵截面呈倾斜结构设置，并且分流管与输水管在培养箱的右端内部构成转动结构。
9.本实用新型还提供所述固定块与调整杆的连接方式为啮合连接，且调整杆与限位块的连接方式为卡合连接。
10.本实用新型还提供所述调整杆通过推动杆构成前后滑动结构，且推动杆与调整杆和安装杆的连接方式均为铰接。
11.与现有技术相比，本实用新型的有益效果是：该温度可控的食用菌生态栽培装置，便于控制装置内部的温度，有利于食用菌生长，且便于根据食用菌的生长需求对装置内部
空间进行调整，而且便于对食用菌补充营养液；
12.1、设置有温湿度传感器和加热灯，通过温湿度传感器对培养箱内部的温度进行检测，在温度过高或过低时，通过控制器，通过控制加热灯的发热强度，便于控制装置内部的温度，且加热灯在培养箱的内部后方呈均匀分布，便于食用菌的均匀受热；
13.2、设置有固定板和连接块，固定板的内侧等间距设置有槽状结构，且放置板通过连接块与固定板卡合连接，通过调整放置板与固定板内侧槽状结构的卡合位置，便于根据食用菌的生长需求对装置内部空间进行调整，提高装置的实用性；
14.3、设置有分流管和调整杆，启动物料泵，将液体箱中的营养液通过输水管和分流管对食用菌进行喷洒，启动驱动电机，使得安装杆转动，并通过推动杆使得调整杆前后滑动，从而带动固定块和输水管往复转动，进行充分喷洒，便于对食用菌补充营养液。
附图说明

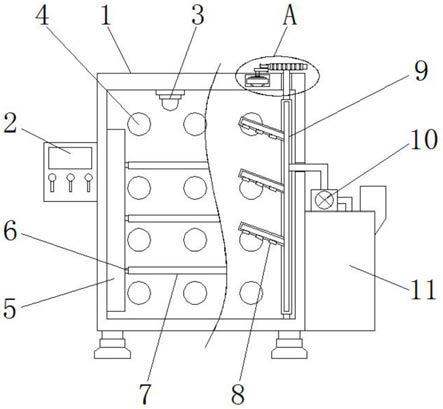

15.图1为本实用新型提供的正视结构示意图；
16.图2为本实用新型提供的侧视结构示意图；
17.图3为本实用新型提供的调整杆与限位块连接俯视结构示意图；
18.图4为本实用新型提供的图1中a处放大结构示意图。
19.图中：1、培养箱；2、控制器；3、温湿度传感器；4、加热灯；5、固定板；6、连接块；7、放置板；8、分流管；9、输水管；10、物料泵；11、液体箱；12、固定块；13、调整杆；14、限位块；15、推动杆；16、安装杆；17、驱动电机。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1
‑
4，本实用新型提供一种技术方案：一种温度可控的食用菌生态栽培装置，包括培养箱1、控制器2、温湿度传感器3、加热灯4、固定板5、连接块6、放置板7、分流管8、输水管9、物料泵10、液体箱11、固定块12、调整杆13、限位块14、推动杆15、安装杆16和驱动电机17，培养箱1的左端安装有控制器2，且培养箱1的顶端内部连接有温湿度传感器3，培养箱1的内部后方镶嵌连接有加热灯4，且加热灯4的前方设置有固定板5，固定板5的内侧连接有连接块6，且连接块6的内侧固定有放置板7，放置板7的右上方安装有分流管8，且分流管8的右端设置有输水管9，输水管9与物料泵10的输出端相连接，且物料泵10的下方安装有液体箱11，输水管9的顶端焊接有固定块12，且固定块12的左侧设置有调整杆13，调整杆13的外侧连接有限位块14，且调整杆13的前端安装有推动杆15，推动杆15的前端连接有安装杆16，且安装杆16与驱动电机17的输出端相连接。
22.如图1和图2中固定板5关于培养箱1的中轴线对称设置，且固定板5的内侧设置有槽状结构，并且其槽状结构的纵截面呈倒“l”形结构，便于放置板7的拆卸安装，连接块6与固定板5的连接方式为卡合连接，且连接块6与放置板7焊接呈一体化结构，并且放置板7通过连接块6与固定板5构成拆卸结构，便于根据食用菌的生长需求对装置内部空间进行调
整，分流管8在输水管9的左侧呈等间距设置，且分流管8的纵截面呈倾斜结构设置，并且分流管8与输水管9在培养箱1的右端内部构成转动结构，便于对食用菌补充营养液；
23.如图1、图3和图4中固定块12与调整杆13的连接方式为啮合连接，且调整杆13与限位块14的连接方式为卡合连接，通过分流管8的转动，便于营养液的多方位喷洒，调整杆13通过推动杆15构成前后滑动结构，且推动杆15与调整杆13和安装杆16的连接方式均为铰接，便于通过固定块12带动输水管9往复转动。
24.工作原理：在使用该温度可控的食用菌生态栽培装置时，首先通过图2中的固定板5的内侧等间距设置的槽状结构，且放置板7通过连接块6与固定板5卡合连接，通过调整放置板7与固定板5内侧槽状结构的卡合位置，便于根据食用菌的生长需求对装置内部空间进行调整，提高装置的实用性，且向图1中的液体箱11的内部加入营养液，启动物料泵10，将液体箱11中的营养液通过输水管9和分流管8对食用菌进行喷洒，启动培养箱1顶端内部安装的驱动电机17，使得图3中的安装杆16转动，推动杆15与调整杆13和安装杆16的连接方式均为铰接，从而通过推动杆15使得调整杆13在限位块14的限位作用下稳定的前后滑动，并且固定块12与调整杆13的外表面均呈啮齿状结构，从而带动固定块12和输水管9往复转动，调整喷洒范围，便于对食用菌充分补充营养液；
25.在对食用菌的培养过程中，通过图1中的温湿度传感器3对培养箱1内部的温度进行检测，在温度过高或过低时，通过控制器2，通过控制加热灯4的发热强度，便于控制装置内部的温度，且加热灯4在培养箱1的内部后方呈均匀分布，便于食用菌的均匀受热，使得装置内部始终处于恒温状态，有利于食用菌的生长繁殖，这就是该温度可控的食用菌生态栽培装置使用的整个过程，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
26.本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
