一种生态农业用无土栽培装置的制作方法

本发明涉及生态农业领域，具体为一种生态农业用无土栽培装置。

背景技术：

雾培又称气雾栽培，是一种新型的栽培方式，它是利用喷雾装置将营养液雾化为小雾滴状，直接喷射到植物根系以提供植物生长所需的水分和养分的一种无土栽培技术。雾培技术因为直接作用植物根系且营养液回收循环，相较其他栽培方式省水率达到百分之九十，但是目前的雾培设备在种植时具有诸多不便，比如：定植板安装固定不方便，定植桶没有特定的方向限定，且植物生长过程中因为生长太快容易顶落定位槽；内部补水系统浪费水并且不能直观的显示补水情况；植物生长过程中会掉落一些凋零的叶子等杂物，缺少一个承接杂物的装置；因为植物根系在生长过程中容易掉落一些细小根须，这些根须掉落到营养液回收槽后，长时间会导致营养液变质或者滋生细菌，同时根须营养丰富，导致根系生长飞快，遍布整个箱体，影响雾化的营养液的吹入通道，最终影响根系对营养液的吸收。为此，提出一种生态农业用无土栽培装置。

技术实现要素：

本发明的目的在于提供一种生态农业用无土栽培装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种生态农业用无土栽培装置，包括a型种植架、a型种植架上排列放置的定植板、在a型种植架内侧的切除机构和清刮机构、以及超声波雾化器；

所述a型种植架通过支腿固定在地面，a型种植架两侧各放置若干定植板，a型种植架两侧固定安装有装配螺栓，定植板对应a型种植架上装配螺栓的位置开有通孔，定植板放入a型种植架后用螺母锁紧；

所述定植板上挖有圆形定植孔，所述圆形定植孔上挖有方形限位槽，每个所述圆形定植孔内放置一个定植桶，所述定植桶包括方向定位板、植物放置管、环绕分水管和吸水棉布，所述方向定位板与植物放置管形成一体，所述植物放置管下端内收，内收端外边套设连接环绕分水管，所述环绕分水管和植物放置管中间铺设吸水棉布；所述方向定位板放在方形限位槽内，方向定位板和方形限位槽紧密配合；所述吸水棉布内外侧通过小棉条连接植物放置管和环绕分水管；所述a型种植架一侧设置有储水箱，储水箱连接循环水管，所述循环水管蛇形排列设置在a型种植架内部，连通每个定植桶下端的环绕分水管；

所述a型种植架下端固定安装余液回收槽，所述余液回收槽底部为倒梯形结构，倒梯形最上端安装过滤网，倒梯形最下端安装过滤盒，余液回收槽槽两侧内壁挖有上下两层槽，余液回收槽下层槽内滑动安装有清刮机构，所述清刮机构两侧紧贴余液回收槽内壁，下端紧贴过滤网，余液回收槽上层槽内滑动安装切除机构，切除机构上设置有两组旋转刀头，余液回收槽外侧下端开有斜向下的开口，开口处安装有排渣口；

a型种植架一侧开有进风口，所述进风口外侧安装超声波雾化器，所述超声波雾化器通过进液管及水泵与营养液储存箱连接，所述营养液储存箱放置在地面上，营养液储存箱与余液回收槽通过回液管连接；

所述余液回收槽两侧各焊接固定有一个杂物槽，杂物槽位于定植板的下端。

优选的，所述杂物槽上端面低于a型种植架下端面。

优选的，所述清刮机构包括清刮板、滚珠丝杆一、滚珠丝杆副一、密封橡胶一、清刮电机和皮带一，两根所述滚珠丝杆一滑动安装在余液回收槽下层槽内，清刮板通过固定在两端的滚珠丝杆副一分别和两根滚珠丝杆一连接，两根滚珠丝杆一旋向相反，两侧所述滚珠丝杆一一端通过皮带一连接，滚珠丝杆一其中一根另一端连接清刮电机，两侧滚珠丝杆一外侧靠近余液回收槽位置装有两片密封橡胶一。

优选的，所述储水箱上标有刻度，储水箱上端面高于a型种植架顶端。

优选的，所述切除机构包括旋转刀头、连接轴、旋转电机、支撑架、支撑杆、支撑滑板、滚珠丝杆二、滚珠丝杆副二、密封橡胶二、滑板电机和皮带二，两根所述滚珠丝杆二滑动安装在余液回收槽上层槽内，支撑滑板通过固定在两端的滚珠丝杆副二分别和两根滚珠丝杆二连接，两根滚珠丝杆二旋向相反，两侧所述滚珠丝杆二一端通过皮带二连接，滚珠丝杆二其中一根另一端连接滑板电机，两侧滚珠丝杆二外侧靠近余液回收槽位置装有两片密封橡胶二，所述支撑滑板上端中间固定安装支撑杆，支撑杆上固定安装两个支撑架，每个支撑架上均安装有连接轴，连接轴外侧安装旋转刀头，连接轴内侧安装旋转电机，所述旋转刀头角度和定植板角度一致。

优选的，所述方形限位槽四周均布透气孔。

优选的，所述过滤盒包括抽拉盒、过滤纸和过滤盒外壳，所述过滤盒外壳焊接固定在余液回收槽最下端，过滤盒外壳内滑动安装有抽拉盒，所述抽拉盒开口大于余液回收槽下端开口，抽拉盒内底部放置过滤纸。

与现有技术相比，本发明的有益效果是：

1.本发明在营养液回收槽内设置了清刮机构，通过两侧滚珠丝杆和上边安装的清刮板，可以在设定的时间对营养液回收槽内的根须等杂物从槽内清刮出去，槽的一端设置有清渣阀，可以通过阀门的开合将杂物清出，保证营养液回收槽内营养液的质量；

2.本发明在清刮机构的上端还设置有切除机构，切除机构上安装有与a型箱体角度一致的两个旋转刀头，在根系长得太过茂密影响雾化营养液吹入时，启动切除机构，对根系进行修剪，保证雾化营养液吹入的通道，保证营养液吸收的效果。

3.本发明在余液收集槽外侧焊接了杂物槽，便于收集植物生长过程中掉落的叶子等杂物，清理方便省力。

4.本发明的a型种植架上设置螺栓，定植板上钻有通孔，穿过螺栓使用螺母拧紧，安装快速便捷，定植板上设置有方型限位槽，定植桶上有方向定位板，方型限位槽和方向定位板紧密配合，限定好定位槽方向的同时可以防止植物生长将定位槽顶出。

5.本发明的定位槽下端设置有环绕分水管和吸水棉布，通过循环水管和储水箱连接，环绕分水管和吸水棉布中间通过小绵条持续补水，避免了水资源浪费，同时储水箱上有刻度，可以随时观察到内部水位的高度。

附图说明

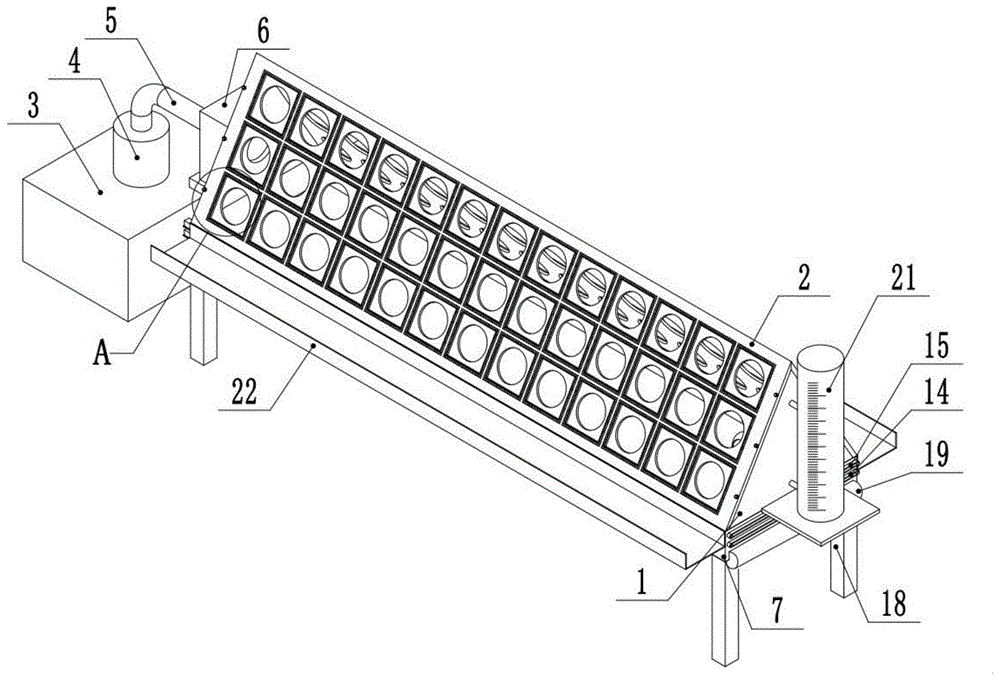

图1为本发明生态农业用无土栽培装置的主要结构示意图；

图2为本发明生态农业用无土栽培装置的a型种植架内部结构示意图；

图3为图1的a处放大结构示意图；

图4为本发明生态农业用无土栽培装置的定植桶和定植板配合示意图；

图5为本发明生态农业用无土栽培装置的定植桶的截面结构示意图；

图6为本发明生态农业用无土栽培装置的循环水管分布示意图；

图7为本发明生态农业用无土栽培装置的正面剖视结构示意图；

图8为本发明生态农业用无土栽培装置的侧面剖视结构示意图；

图9为本发明生态农业用无土栽培装置的切除机构和清刮机构局部结构示意图；

图10为图8的c处放大结构示意图；

图11为图7的d处放大结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明提供一种技术方案：一种生态农业用无土栽培装置，包括a型种植架1、a型种植架1上排列放置的定植板2、在a型种植架1内侧的切除机构9和清刮机构12、以及超声波雾化器6。a型种植架1通过支腿18固定在地面，a型种植架1两侧各放置若干定植板2。

如图3-图6，a型种植架1两侧固定安装有装配螺栓101，定植板2对应a型种植架1上装配螺栓101的位置开有通孔，定植板2放入a型种植架1后用螺母204锁紧，定植板2拆卸方便，使得方便清洗定植板2内侧的部位；定植板2上挖有圆形定植孔201，圆形定植孔201上挖有方形限位槽202，方形限位槽202四周均布透气孔203，透气孔203用于定植板2内透气，每个圆形定植孔201内放置一个定植桶23，定植桶23包括方向定位板2301、植物放置管2302、环绕分水管2303和吸水棉布2304，方向定位板2301与植物放置管2302形成一体，植物放置管2302下端内收，内收端外边套设连接环绕分水管2303，环绕分水管2303和植物放置管2302中间铺设吸水棉布2304；方向定位板2301放在方形限位槽202内，方向定位板2301和方形限位槽202紧密配合，使得可以将定植桶23固定在定植板2上；吸水棉布2304内外侧通过小棉条2305连接植物放置管2302和环绕分水管2303；a型种植架1一侧设置有储水箱21，储水箱21连接循环水管24，循环水管24蛇形排列设置在a型种植架1内部，连通每个定植桶23下端的环绕分水管2303，储水箱21上标有刻度，储水箱21上端面高于a型种植架1顶端，通过储水箱21上的刻度可以观察供水情况。

如图7-图10，a型种植架1下端固定安装余液回收槽7，余液回收槽7底部为倒梯形结构，倒梯形结构保证营养液回收更快捷，倒梯形最上端安装过滤网13，过滤网13可以滤除植物掉落的根须等杂物，倒梯形最下端安装过滤盒16，余液回收槽7槽两侧内壁挖有上下两层槽，余液回收槽7下层槽内滑动安装有清刮机构12，清刮机构12两侧紧贴余液回收槽7内壁，下端紧贴过滤网13，余液回收槽7上层槽内滑动安装切除机构9，切除机构9上设置有两组旋转刀头901，余液回收槽7外侧下端开有斜向下的开口，开口处安装有排渣口19。

清刮机构12包括清刮板1201、滚珠丝杆一1202、滚珠丝杆副一1203、密封橡胶一1204、清刮电机10和皮带一14，两根滚珠丝杆一1202滑动安装在余液回收槽7下层槽内，清刮板1201通过固定在两端的滚珠丝杆副一1203分别和两根滚珠丝杆一1202连接，两根滚珠丝杆一1202旋向相反，两侧滚珠丝杆一1202一端通过皮带一14连接，滚珠丝杆一1202其中一根另一端连接清刮电机10，只需要一个电机就可以带动两端滚珠丝杆一1202同时转动，两侧滚珠丝杆一1202外侧靠近余液回收槽7位置装有两片密封橡胶一1204，密封橡胶一1204可以防止雾化营养液和杂物进入槽内。

切除机构9包括旋转刀头901、连接轴902、旋转电机903、支撑架904、支撑杆905、支撑滑板906、滚珠丝杆二907、滚珠丝杆副二908、密封橡胶二909、滑板电机11和皮带二15，两根滚珠丝杆二907滑动安装在余液回收槽7上层槽内，支撑滑板906通过固定在两端的滚珠丝杆副二908分别和两根滚珠丝杆二907连接，两根滚珠丝杆二907旋向相反，两侧滚珠丝杆二907一端通过皮带二15连接，滚珠丝杆二907其中一根另一端连接滑板电机11，两侧滚珠丝杆二907外侧靠近余液回收槽7位置装有两片密封橡胶二909，密封橡胶二909可以防止雾化营养液和杂物进入槽内，支撑滑板906上端中间固定安装支撑杆905，支撑杆905上固定安装两个支撑架904，每个支撑架904上均安装有连接轴902，连接轴902外侧安装旋转刀头901，连接轴902内侧安装旋转电机903，旋转刀头901角度和定植板2角度一致，角度一致保证植物根部切除部分的均匀度。

a型种植架1一侧开有进风口17，进风口17外侧安装超声波雾化器6，超声波雾化器6选择震荡频率为2.4mhz的超声波雾化器，超声波雾化器6通过进液管5及水泵4与营养液储存箱3连接，水泵4将营养液从营养液储存箱3内抽出，通过进液管5泵入超声波雾化器6，营养液储存箱3放置在地面上，营养液储存箱3与余液回收槽7通过回液管8连接。

余液回收槽7两侧各焊接固定有一个杂物槽22，杂物槽22位于定植板2的下端，杂物槽22上端面低于a型种植架1下端面，杂物槽22可以方便植物上的落叶等杂物的收集和清理。

如图11，过滤盒16包括抽拉盒1601、过滤纸1602和过滤盒外壳1603，过滤盒外壳1603焊接固定在余液回收槽7最下端，过滤盒外壳1603内滑动安装有抽拉盒1601，抽拉盒1601开口大于余液回收槽7下端开口，保证回收的营养液全部落入抽拉盒1601内，抽拉盒1601内底部放置过滤纸1602。

本发明的工作原理为：在a型种植架1上安装有装配螺栓101，定植板2上对应位置钻有通孔，装配螺栓101穿过定植板2上的通孔将定植板2放置在a型种植架1上，使用螺母204将定植板2固定；余液回收槽7两侧焊接有杂物槽22，可以方便植物上的落叶等杂物的收集和清理；定植板2上的圆形定植孔201上设置有方形限位槽202，外侧钻有多个透气孔203，便于内部空气的流通，定植桶23上端为方向定位板2301，下端固定放置植物的植物放置管2302，植物放置管2302下端收缩，外侧固定环绕分水管2303，环绕分水管2303和植物放置管2302中间铺设吸水棉布2304，通过中间的小绵条2305吸水棉布2304从环绕分水管2303吸收水分，并通过中间的小绵条2305将水分补充到植物放置管2302内，循环水管24连接所有的定植桶23下端固定的环绕分水管2303，整个循环水管24呈蛇形分布，管内流通的水不容易堵塞，a型种植架1外侧固定有储水箱21，储水箱21上端面高于a型种植架1，可以提供一定的压力，保证循环水管21的流动性，同时储水箱21上有刻度，可以直观的观察内部水位的高度；在a型种植架1下端安装余液回收槽7，余液回收槽7底部安装有过滤网13，雾化营养液未被根系吸收的余液掉落到余液回收槽7内，经过过滤网13及过滤盒16回流到营养液储存箱3内，其它杂物残留在过滤网13上，余液回收槽7内设置有清刮机构12，清刮板1201在两侧滚珠丝杆一1202和滚珠丝杆副一1203的作用下在余液回收槽7内滑动，将过滤网13上的杂物刮走，通过设置在一端的排渣阀19排出，所述清刮机构12上端设置有切除机构9，切除机构9通过滚珠丝杆二907和滚珠丝杆副二908的作用下在余液回收槽7内滑动，切除机构9上端安装有两个旋转刀头901，旋转刀头901的安装角度和a型种植架1上的定植板2角度一致，在根系生长太过茂密时，启动切除机构9上的旋转刀头901，同时切除机构9在余液回收槽7内滑动，切除下端的根须，保证内部的雾化营养液流通通道。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
