一种农田水利用自动排灌组件及排灌方法与流程

1.本发明涉及农田水利设备技术领域，具体为一种农田水利用自动排灌组件及排灌方法。


背景技术：

2.作为农业大国的中国，水利基础设施是农业的命脉，农田水利在我国具有非常重要的地位，国民的生活水平能否得到提高，农田水利建设起着决定性的作用，国家只有大力兴建水利建设，才能够使较少的土地发挥更大的作用，农田的粮食作物产量才能够得到保障。发展灌溉排水，调节地区水情，改善农田水分状况，防治旱、涝、盐、碱灾害，以促进农业稳产高产的综合性科学技术。农业灌溉，主要是指对农业耕作区进行的灌溉作业，农业灌溉方式一般可分为传统的地面灌溉和喷洒灌溉。
3.但是目前，现有的自动排灌组件不便对水源中的垃圾进行过滤，并且不便对水源与药剂进行搅拌混合，导致灌溉时大量的垃圾堵塞住灌溉管道，而且需要人工进行喷洒药物与营养液的情况，从而大大增加了工人的劳动力；并且现有的自动排灌组件在对农田进行灌溉时，无法模仿下雨对农田进行灌溉，导致灌溉不均匀，并浪费大量的水资源；此外，现有的部分具有过滤结构的排灌组件在使用过程中，过滤结构容易发生堵塞，从而影响排灌效率。


技术实现要素：

4.本发明的目的是提供一种农田水利用自动排灌组件及排灌方法，解决了不便对水源与药剂进行搅拌混合，不便对水源中的垃圾进行过滤，无法模仿下雨对农田进行灌溉导致灌溉不均匀，此外，现有的部分具有过滤结构的排灌组件在使用过程中，过滤结构容易发生堵塞，从而影响排灌效率的问题。
5.为实现上述目的，本发明提供如下技术方案：一种农田水利用自动排灌组件，包括蓄水池；
6.所述蓄水池上端一侧均匀固定连接有固定块，所述固定块内腔固定连接有弯管，所述蓄水池内腔两侧的顶部通过轴承转动连接有圆柱，所述圆柱外部均匀固定连接有叶片，所述圆柱的一端固定连接有第一锥齿轮，所述蓄水池右端面设置有滑槽，所述滑槽内腔滑动连接有密封板，所述密封板左端面固定连接有网框，所述网框内设有柔性滤网；
7.所述蓄水池的侧面固定连接有支撑块，所述支撑块内部通过轴承转动连接有传动柱，所述传动柱上端面固定连接有与所述第一锥齿轮啮合的第二锥齿轮；
8.所述传动柱通过第二锥齿轮组传动连接有转动连接在蓄水池内中下部的圆杆，所述圆杆上均匀固定连接有搅拌杆；
9.所述传动柱的底端通过第一锥齿轮组与转动连接在蓄水池底部的转动柱的端部传动连接，所述转动柱的中部固定连接有增压叶轮；
10.所述蓄水池内腔底部一侧固定连通有支撑管，所述支撑管位于蓄水池内的一端固
定连通有圆筒，所述圆筒套接在所述转动柱上，且圆筒将所述增压叶轮包裹在内，所述圆筒的两端均固定连接有套接在转动柱上的网罩；
11.所述支撑管的外部一端固定连通有分流管，所述分流管的顶部固定连通有固定管，所述固定管的顶端转动连接有连接筒，所述连接筒的顶端固定连通有喷洒头，所述喷洒头外部均匀设置有喷洒口；
12.所述圆筒远离支撑管的一侧设有侧管，所述侧管的顶端固定连通有筒座，所述筒座内设有电磁铁，所述筒座的顶端设有波纹伸缩管，所述波纹伸缩管的顶端连通有气囊，所述气囊通过顶部的单向阀连通有硬管，所述硬管的顶端与所述柔性滤网连接，所述气囊的内部底侧设有配重块，所述气囊的底面设有液位计。
13.进一步的，所述柔性滤网发生堵塞时，所述蓄水池内水液面降低，所述气囊随着液面向下运动，在配重块的作用下，所述硬管向下拉动柔性滤网，同时所述圆杆带动所述搅拌杆继续转动，所述硬管拉动柔性滤网至低于搅拌杆的最高的位置时，在浮力的作用下，利用所述搅拌杆的转动将柔性滤网反复向上顶起，实现柔性滤网的上下抖动，对柔性滤网进行清堵，所述网罩堵塞时，所述蓄水池内的液面上升带动气囊上升，所述波纹伸缩管被拉伸，液面上升至液位计所设阈值时，外部供水系统关闭，所述电磁阀开通，所述气囊内的高压气体释放，所述圆筒内的压力增大，压迫所述圆筒内的水从网罩排出对网罩清堵。
14.进一步的，所述蓄水池的侧面固定连接有发电机，所述发电机通过输出轴与圆柱的另一端固定连接。
15.进一步的，所述密封板右端面固定连接有把手。
16.进一步的，所述侧管为l形。
17.进一步的，所述蓄水池内腔左右侧的顶部均固定连接有导流板，具体的，导流板可在外部水源进入蓄水池后实现水的导向，同时防止水溅出。
18.进一步的，所述固定管内腔固定连接有固定杆，所述固定杆的中部转动连接有连接轴，所述连接轴的顶端固定连接有支撑杆，所述支撑杆的外端面与连接筒的内侧固定连接，所述连接轴上固定连接有增压叶片。
19.进一步的，所述蓄水池远离传动柱的一侧固定连接有防护箱，所述防护箱内腔设置有蓄电池，所述蓄电池通过电线电性连接有电转换器，所述电转换器通过电线与所述发电机电性连接，所述防护箱的侧面通过合页转动连接有密封盖。
20.进一步的，所述分流管的端面设置有连通座，所述连通座的内腔设置有阀门。
21.一种农田水利用自动排灌方法，所述方法利用一种农田水利用自动排灌组件进行排灌，包括如下步骤：
22.s1、利用所述弯管连通外部供水管，使水通过水管配合弯管冲击所述叶片转动所述圆柱，然后使圆柱转动所述第一锥齿轮通过所述第二锥齿轮带动所述传动柱转动，使所述传动柱通过所述第二锥齿轮组带动所述圆杆和搅拌杆转动，从而使所述搅拌杆搅动所述蓄水池内腔中的水源方便与药剂进行混合；
23.s2、通过握住所述把手将所述网框滑动连接在所述滑槽内，同时所述密封板对所述滑槽密封，从而利用所述网框内的柔性滤网对水源中的垃圾进行过滤，避免后期水源中的垃圾对灌溉管道造成堵塞；
24.s3、所述圆柱转动的同时带动所述发电机的发电轴转动进行发电，然后使所述发
电机利用电线配合所述电转换器为所述蓄电池进行充电，从而便于蓄电池为其他用电元件进行供电使用；
25.s4、所述传动柱的转动通过所述第一锥齿轮组带动所述转动柱转动，所述转动柱带动所述增压叶轮将水源通过所述网罩抽送入所述支撑管内，然后再通过所述支撑管流入所述分流管进入所述固定管内冲击所述增压叶片，同时将水源送入所述喷洒头内，并且利用所述增压叶片转动通过所述连接轴带动所述支撑杆转动，再使所述支撑杆通过所述连接筒带动喷洒头转动，从而使水源通过喷洒头外部的喷洒口进行喷洒甩出；
26.s5、根据农田的大小，可利用所述连通座进行外接外部管道增加排灌长度，然后再打开所述阀门，使水源通过所述连通座流入外部管道内腔中进行排灌。
27.与现有技术相比，本发明具有以下有益效果：
28.1、通过人员利用弯管连通外部水管，使水通过水管配合弯管冲击叶片转动圆柱，然后使圆柱通过第一锥齿轮和第二锥齿轮带动传动柱转动，使传动柱通过第二锥齿轮组带动圆杆和搅拌杆转动，从而使搅拌杆搅动蓄水池内腔中的水源与药剂进行混合。
29.2、通过传动柱转动通过第一锥齿轮组带动转动柱转动，再使转动柱转动增压叶轮将水源通过网罩抽送入支撑管内，然后再通过支撑管流入分流管进入固定管内进行冲击增压叶片，使增压叶片将水源送入喷洒头内，并且利用增压叶片转动连接轴传动支撑杆，再使支撑杆转动连接筒带动喷洒头，从而使水源通过喷洒头外部的喷洒口进行喷洒甩出，避免了现有自动排灌组件在对农田进行灌溉时，无法模仿下雨对农田进行灌溉，导致灌溉不均匀的情况。
30.3、柔性滤网发生堵塞，而网罩没有堵塞时，蓄水池内水液面降低，气囊也会随着液面向下运动，在配重块的作用下，硬管会向下拉动柔性滤网，同时，圆杆带动搅拌杆继续转动搅拌，当硬管拉动柔性滤网至低于搅拌杆的最高的位置时，利用搅拌杆的转动可将被向下拉动的柔性滤网向上顶起，从而实现柔性滤网的上下抖动，实现对柔性滤网的清堵。
31.4、柔性滤网没有发生堵塞，而网罩堵塞时，导致蓄水池内的液面持续上升，气囊随液面上升，波纹伸缩管被拉伸，蓄水池内的液面上升至液位计所设阈值时，外部供水系统关闭，弯管不再出水，电磁阀开通，气囊内的高压气体释放，使圆筒内的压力增大，压迫圆筒内的水从网罩排出，实现对网罩的清堵。
附图说明
32.为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

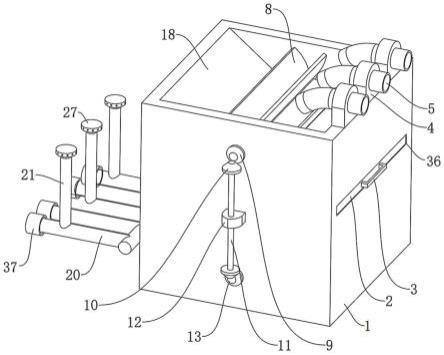

33.图1为本发明结构示意图；
34.图2为本发明轴侧结构示意图；
35.图3为本发明局部剖面结构示意图；
36.图4为本发明蓄水池横向剖面结构示意图；
37.图5为本发明固定管剖面结构示意图；
38.图6为本发明纵向剖面剖面结构示意图；
39.图7为图6中a处放大结构示意图。
40.图中：1、蓄水池；2、密封板；3、把手；4、固定块；5、弯管；6、圆柱；7、发电机；8、叶片；9、第一锥齿轮；10、第二锥齿轮；11、传动柱；12、支撑块；13、转动柱；14、圆筒；141、侧管；142、筒座；143、电磁阀；144、波纹伸缩管；145、气囊；146、单向阀；147、硬管；148、配重块；149、液位计；15、增压叶轮；16、网罩；17、网框；18、导流板；19、支撑管；20、分流管；21、固定管；22、固定杆；23、连接轴；24、增压叶片；25、支撑杆；26、连接筒；27、喷洒头；28、防护箱；29、密封盖；30、蓄电池；31、电转换器；32、第一锥齿轮组；33、圆杆；34、搅拌杆；35、第二锥齿轮组；36、滑槽；37、连通座。
具体实施方式
41.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。
42.第一实施例：
43.请参阅图1-5，本发明提供一种技术方案：一种农田水利用自动排灌组件，包括蓄水池1；
44.蓄水池1内腔左右侧的顶部均固定连接有导流板18，蓄水池1上端一侧均匀固定连接有固定块4，固定块4内腔固定连接有弯管5，蓄水池1内腔两侧的顶部通过轴承转动连接有圆柱6，圆柱6外部均匀固定连接有叶片8，圆柱6的一端固定连接有第一锥齿轮9，蓄水池1右端面设置有滑槽36，滑槽36内腔滑动连接有密封板2，密封板2左端面固定连接有网框17，网框17内设有柔性滤网，密封板2右端面固定连接有把手3。
45.蓄水池1的侧面固定连接有支撑块12，支撑块12内部通过轴承转动连接有传动柱11，传动柱11上端面固定连接有与第一锥齿轮9啮合的第二锥齿轮10。
46.传动柱11通过第二锥齿轮组35传动连接有转动连接在蓄水池1内中下部的圆杆33，圆杆33上均匀固定连接有搅拌杆34。
47.传动柱11的底端通过第一锥齿轮组32与转动连接在蓄水池1底部的转动柱13的端部传动连接，转动柱13的中部固定连接有增压叶轮15。
48.蓄水池1内腔底部一侧固定连通有支撑管19，支撑管19位于蓄水池1内的一端固定连通有圆筒14，圆筒14套接在转动柱13上，且圆筒14将增压叶轮15包裹在内，圆筒14的两端均固定连接有套接在转动柱13上的网罩16。
49.支撑管19的外部一端固定连通有分流管20，分流管20的顶部固定连通有固定管21，固定管21的顶端转动连接有连接筒26，连接筒26的顶端固定连通有喷洒头27，喷洒头27外部均匀设置有喷洒口，固定管21内腔固定连接有固定杆22，固定杆22的中部转动连接有连接轴23，连接轴23的顶端固定连接有支撑杆25，支撑杆25的外端面与连接筒26的内侧固定连接，连接轴23上固定连接有增压叶片24。
50.分流管20的端面设置有连通座37，连通座37的内腔设置有阀门，具体的，在使用过程中，根据农田的大小利用连通座37进行外接外部管道进行增加排灌长度，然后再通过打开阀门，使水源通过连通座37流入外部管道内腔中进行排灌。
51.蓄水池1的侧面固定连接有发电机7，发电机7通过输出轴与圆柱6的另一端固定连接。
52.蓄水池1远离传动柱11的一侧固定连接有防护箱28，防护箱28内腔设置有蓄电池30，蓄电池30通过电线电性连接有电转换器31，电转换器31通过电线与发电机7电性连接，防护箱28的侧面通过合页转动连接有密封盖29。
53.本实施例装置在使用时，利用弯管5连通外部水管，使水通过水管配合弯管5冲击叶片8带动圆柱6转动，然后使圆柱6通过第一锥齿轮9和第二锥齿轮10带动传动柱11转动，使传动柱11通过第二锥齿轮组35带动圆杆33和搅拌杆34转动，从而使搅拌杆34搅动蓄水池1内腔中的水源与药剂进行混合，并且通过握住把手3将网框17滑动连接在滑槽36内腔中，使密封板2对滑槽36进行密封，从而利用网框17内的柔性滤网对水源中的垃圾进行过滤，再通过圆柱6转动发电机7的发电轴发电，然后使发电机7利用电线配合电转换器31为蓄电池30进行充电，从而便于蓄电池30为其他用电元件进行供电，并且再利用传动柱11的转动通过第一锥齿轮组32带动转动柱13转动，再使转动柱13转动增压叶轮15将水源通过网罩16抽送入支撑管19内，再通过支撑管19流入分流管20进入固定管21内冲击增压叶片24，使增压叶片24将水源送入喷洒头27内，并且利用增压叶片24通过连接轴23带动支撑杆25转动，再使支撑杆25带动连接筒26和喷洒头27转动，从而使水源通过喷洒头27外部的喷洒口进行喷洒甩出，避免了现有自动排灌组件在对农田进行灌溉时，无法模仿下雨对农田进行灌溉，导致灌溉不均匀的情况。
54.第二实施例：
55.请参阅图6-7，基于第一实施例提供的一种农田水利用自动排灌组件，在实际的使用过程中，网框17内的柔性滤网因为起到过滤的作用，因此柔性滤网上会逐渐聚集较多的杂质，从而导致柔性滤网的堵塞，并且网罩16也会对进入圆筒14内的水进行过滤，长时间使用后，网罩也容易发生堵塞，为了解决上述问题，圆筒14远离支撑管19的一侧设有侧管141，侧管141为l形，侧管141的顶端固定连通有筒座142，筒座142内设有电磁阀143，筒座142的顶端设有波纹伸缩管144，波纹伸缩管144的顶端连通有气囊145，气囊145通过顶部的单向阀146连通有硬管147，硬管147的顶端与柔性滤网连接，气囊145的内部底侧设有配重块148，气囊145的底面设有液位计149。
56.在柔性滤网发生堵塞，而网罩16没有堵塞时，落入蓄水池1内的水量减小，而转动柱13仍然继续转动，所以蓄水池1底部的水仍然正常排出，进而导致蓄水池1内水液面降低，气囊145也会随着液面向下运动，气囊145向下运动的同时，在配重块148的作用下，硬管147会向下拉动柔性滤网，与此同时，圆杆33带动搅拌杆34继续转动搅拌，当硬管147拉动柔性滤网至低于搅拌杆34的最高的位置时，利用搅拌杆34的转动可将被向下拉动的柔性滤网向上顶起，从而实现柔性滤网的上下抖动，实现对柔性滤网的清堵。
57.应该说明的是，蓄水池1内的液面应该始终低于搅拌杆34的端部所能到达的最高位置，以使搅拌杆34的端部可以有效的使柔性滤网上下抖动。
58.在柔性滤网没有发生堵塞，而网罩16堵塞时，水源正常从柔性滤网进入蓄水池1的内部，而网罩16因为发生堵塞，进入圆筒14内的水量变少，导致排水量减小，进而会导致蓄水池1内的液面持续上升，导致气囊145随液面上升，同时波纹伸缩管144被拉伸，当蓄水池1内的液面上升至液位计149所设阈值时，外部供水系统关闭，弯管5不再出水，同时电磁阀143开通，气囊145内的高压气体释放，经过波纹伸缩管144、筒座142和侧管141进入圆筒14内，从而使圆筒14内的压力增大，压迫圆筒14内的水从网罩16排出，从而实现对网罩16的清
堵。
59.但是，由于气囊145内气体的压力有限，网罩16所受外部的水压过大时，圆筒14内的水排出比较缓慢甚至难以排出，导致利用气囊145内的气体进行清堵的效果非常有限，因此，在液面带动气囊145上升的同时，硬管147也在将柔性滤网向上顶起，直到与叶片8对应位置的柔性滤网高于叶片8的最低位置时，即到达液位计149所设阈值时，电磁阀143开通，柔性滤网与叶片8接触时，快速旋转的叶片8会不停向下拍打升起的柔性滤网，并且由于气囊145收到向上的浮力，从而可通过硬管147向下连续挤压气囊145，使气囊145内的气体快速喷出，达到对气囊145内的气体进行快速增压的目的，从而可使产生的高压气体快速进入圆筒14内，将圆筒14内的水经过网罩16快速排出，以便于利用水的冲力到达对网罩16清堵的目的。
60.此外，在气囊145内的气体逐渐排出的过程中，气囊145体积逐渐减小，所受浮力逐渐减小，当气囊145内的气体完全排出时，气囊145在配重块148的作用下开始下沉，配重块148会通过硬管147向下拉动柔性滤网，当柔性滤网被拉至低于搅拌杆34端部所能达到的最高位置时，利用搅拌杆34的快速转动可将柔性滤网快速向上顶起，同时通过硬管147向上牵引气囊145，在配重块148的作用下，气囊145被反复的拉伸张开，从而利用波纹伸缩管144、筒座142和侧管141实现抽气的效果，此时可将网罩16外部的水源快速抽入圆筒14内，从而在水源快速进入圆筒14内的过程中，将堵塞在网罩16上的杂质一并清除，进一步提升对网罩16的清堵效果，同时也对柔性滤网具有较好的清堵效果，因此，在柔性滤网和网罩16均发生堵塞时，利用此种方式，通过人工开启电磁阀143将气囊145内的气体排出，可同时清除柔性滤网和网罩16上的堵塞物。
61.另外，在网罩16和柔性滤网均没有发生较大程度的堵塞时，由于搅拌杆34的转动作用，蓄水池1内的液面会上下起伏波动，从而通过硬管147带动柔性滤网起伏波动，可有效防止柔性滤网的深度堵塞，同时便于清除柔性滤网上的部分堵塞物。
62.值得注意的是，在气囊145内的气体完全排出后，再次使用前，可将供气管与硬管147的顶端对接，对气囊145进行充气，通过单向阀146，在不需要排气的情况下，使气体只能单向进入气囊145内。
63.第三实施例：
64.本发明还提供了一种农田水利用自动排灌方法，该方法利用一种农田水利用自动排灌组件进行排灌，包括如下步骤：
65.s1、利用弯管5连通外部供水管，使水通过水管配合弯管5冲击叶片8转动圆柱6，然后使圆柱6转动第一锥齿轮9通过第二锥齿轮10带动传动柱11转动，使传动柱11通过第二锥齿轮组35带动圆杆33和搅拌杆34转动，从而使搅拌杆34搅动蓄水池1内腔中的水源方便与药剂进行混合；
66.s2、通过握住把手3将网框17滑动连接在滑槽36内，同时密封板2对滑槽36密封，从而利用网框17内的柔性滤网对水源中的垃圾进行过滤，避免后期水源中的垃圾对灌溉管道造成堵塞；
67.s3、圆柱6转动的同时带动发电机7的发电轴转动进行发电，然后使发电机7利用电线配合电转换器31为蓄电池30进行充电，从而便于蓄电池30为其他用电元件进行供电使用；
68.s4、传动柱11的转动通过第一锥齿轮组32带动转动柱13转动，转动柱13带动增压叶轮15将水源通过网罩16抽送入支撑管19内，然后再通过支撑管19流入分流管20进入固定管21内冲击增压叶片24，同时将水源送入喷洒头27内，并且利用增压叶片24转动通过连接轴23带动支撑杆25转动，再使支撑杆25通过连接筒26带动喷洒头27转动，从而使水源通过喷洒头27外部的喷洒口进行喷洒甩出；
69.s5、根据农田的大小，可利用连通座37进行外接外部管道增加排灌长度，然后再打开阀门，使水源通过连通座37流入外部管道内腔中进行排灌。
70.以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
