一种赶鱼装置的制作方法

1.本发明涉及渔业设备技术领域，特别涉及一种赶鱼装置。


背景技术：

2.养殖工船是发展深远海养殖的新途径，工船可通过自航躲避恶劣海况，长期作业于适宜海域，实现自动化、智能化、规模化、工业化现代渔业生产。
3.养殖工船需布置多个养殖舱；为提高经济效益需要进行高密度养殖，养殖舱一般为深舱，鱼群生长到目标重量时，需进行分鱼作业；养殖舱通过拉网方式进行赶鱼和分鱼，赶鱼装置一般采用钢绳拖动网衣完成赶鱼和分鱼，或使用滑轨带动网衣沿水舱垂直方向移动赶鱼。该装置不能脱离水体，需要在舱室内布置的钢缆及滑轮组，钢缆及滑轮组长期浸泡于海水中，其表面易滋生难以清理的海洋贝壳类生物，造成滑轮组被卡住或钢绳脱线，进而导致装置发生故障；赶鱼装置长期浸泡于水中，还会导致渔网的纤维间滋生有害菌群和有害藻类，污染养殖水质。


技术实现要素：

4.本发明的主要目的是提出一种赶鱼装置，旨在解决现有的赶鱼装置因不能脱离水体，导致容易出现故障以及装置上容易滋生有害物质污染养殖水体的问题。
5.为实现上述目的，本发明提出的赶鱼装置，包括：
6.支撑组件，包括主框架和若干转动框架，所述若干转动框架分别与所述主框架的四周铰接；所述主框架与所述转动框架的铰接处设有转动限位结构，所述转动限位结构用于限制所述转动框架的转动角度；
7.升降组件，包括若干浮筒、供气结构和控水阀组件；所述若干浮筒分别设于所述主框架和所述转动框架内，所述控水阀组件的一端与所述浮筒连接，所述控水阀组件的另一端位于所述主框架或所述转动框架的外表面；所述供气结构设于所述主框架或所述转动框架内，所述供气结构与所述浮筒连接；
8.渔网，设于所述主框架和所述转动框架内，所述渔网与所述主框架和所述转动框架连接；
9.囊体，所述囊体绕设于所述渔网的四周，所述囊体与所述供气结构连接；所述充气囊体用于与养殖舱的内壁相抵。
10.优选地，所述支撑组件至少包括第一转动框架、第二转动框架、第三转动框架和第四转动框架，所述第一转动框架、所述第二转动框架、所述第三转动框架和所述第四转动框架的一侧分别与所述主框架的四周铰接；
11.所述主框架包括第一框体和若干第一加固杆，所述若干第一加固杆与所述第一框体固定连接；所述第一转动框架、第二转动框架、第三转动框架和第四转动框架均包括第二框体和若干第二加固杆，所述若干第二加固杆与所述第二框体固定连接；所述若干浮筒分别设于第一框体的杆件和所述第二框体的杆件的内部。
12.优选地，所述控水阀组件，所述控水阀组件设于所述浮筒的一端，所述主框架或所述转动框架的外表面设有通水网结构，所述通水网结构与所述控水阀组件的位置相对应；所述控水阀组件包括安装板、活动封板、弹性件、推出件、平压阀、单向气阀和疏水阀，所述安装板与所述浮筒的一端固定连接，所述安装板上设有进水孔和出水孔，所述活动封板位于所述安装板远离所述浮筒的一侧，所述弹性件的两端分别与所述活动封板和所述安装板弹性连接；所述活动封板与所述安装板密封连接，所述活动封板盖设于所述进水孔上；所述推出件位于所述安装板远离所述活动封板的一侧，所述推动件用于使所述活动封板与所述安装板分离；所述单向气阀和所述平压阀均设于所述安装板远离所述活动封板的一侧，所述平压阀与所述供气结构连接；所述疏水阀和所述单向气阀均设于所述出水孔处。
13.优选地，所述活动封板靠近所述安装板的一侧设有连杆；所述推出件包括电磁件，所述连杆的一端穿过所述进水孔插入所述电磁件内。
14.优选地，所述控水阀组件设于所述浮筒的一端；所述控水阀组件还包括排水管和轴承，所述排水管的一端与所述进水孔连接，所述排水管的另一端设有折弯部；所述轴承设于所述排水管与所述进水孔的连接处；所述疏水阀设于所述折弯部内。
15.优选地，所述囊体包括若干水垫和若干充气气囊，所述若干水垫分别设置于所述第一转动框架、所述第二转动框架、所述第三转动框架和所述第四转动框架远离所述主框架的一侧；所述若干充气气囊分别设于所述渔网的四角；所述充气气囊设有放气阀体。
16.优选地，还包括调节组件和蓄电装置，所述调节组件包括若干螺旋桨，所述若干螺旋桨分别设于所述若干转动框架的外表面，所述蓄电装置设于所述囊体或所述转动框架内，所述若干螺旋桨与所述蓄电装置电性连接。
17.优选地，所述转动限位结构包括转轴、第一离合器、第二离合器、第一单向轴承和第二单向轴承，所述第一离合器、所述第二离合器均穿设于所述转轴上，所述第一单向轴承设于所述第一离合器的外表面，所述第二单向轴承设于所述第二离合器的外表面；所述第一离合器用于收紧并与所述转轴相抵；所述第二离合器用于收紧并与所述转轴相抵；所述第一单向轴承和所述第二单向轴承的单向转动方向相反；所述转轴的两端与所述转动框架的一侧连接，所述第一单向轴承和所述第二单向轴承的外表面均与所述主框架的一侧连接。
18.优选地，所述主框架和所述转动框架均采用钢材制作而成；所述主框架的内部设有压载物；所述主框架和所述转动框架的外表面均设有塑胶层。
19.优选地，还包括控制单元、深度传感器、重力传感器和角度测量仪，所述控制单元设于所述主框架或所述转动框架内，所述深度传感器和所述重力传感器设于所述支撑组件上，所述角度测量仪设于所述主框架与所述转动框架的连接处；所述控制单元与所述深度传感器、所述重力传感器、所述角度测量仪、所述供气结构、所述控水阀组件电性连接
20.本发明的技术方案通过设置若干转动框架与主框架铰接，利用转动限位结构限制转动框架的转动角度；当转动框架绕主框架转动，使转动框架靠近主框架以形成折叠收缩的状态，便于赶鱼装置从养殖舱的舱口进入内部；赶鱼装置入水后，打开浮筒的控水阀组件，水压使舱内水体从控水阀组件涌入浮筒内部，对浮筒的内部进行充水，该赶鱼装置利用自重以及充水的浮筒的重量沉降于养殖舱的底部；再利用供气结构给囊体充气，在囊体充气的过程中具有辅助转动框架转动展开的作用；当转动框架转动并形成展开状态，所述转
动框架转动至预设角度后，转动限位结构限制转动框架继续转动，此时绕设于渔网四周的囊体与养殖舱的内壁相抵；利用供气结构对浮筒的内部进行充气，使浮筒的内部气压增加，同时再次打开浮筒的控水阀组件，气压使浮筒内水体经过控水阀组件排出，充气的浮筒为赶鱼装置提供浮力，使赶鱼装置从养殖舱的底部浮起；在赶鱼装置浮起的过程中，养殖舱内的鱼类被渔网拦截并赶至养殖舱的上层；另外，囊体与养殖舱的内壁相抵，避免鱼类从赶鱼装置与养殖舱的内壁之前的缝隙通过；待赶鱼装置浮至水面后，保持主框架内的浮筒充气，使转动框架内的浮筒充水，同时囊体进行泄气，增大转动限位结构限制转动框架的转动角度，转动框架在重力作用下继续转动并再次形成收缩状态，方便将赶鱼装置从养殖舱的舱口取出。该赶鱼装置能脱离养殖舱内的水体，不需要在舱室内布置任何结构；避免装置在水体中长时间浸泡而导致装置发生故障，或滋生有害菌群和有害藻类污染养殖水质；该赶鱼装置在完成赶鱼作业后，可脱离养殖舱，因此在赶鱼装置闲置时可保持干燥，进而增加装置的使用寿命；另外多个养殖舱可共用一个赶鱼装置，进一步降低赶鱼装置的存放空间和采购成本。
附图说明
21.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

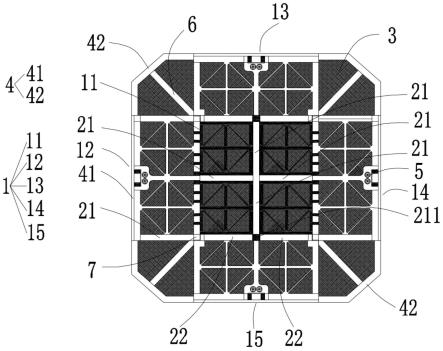

22.图1为本发明赶鱼装置一实施例的展开状态的结构示意图。
