一种分飞孔投饵装置的制作方法

1.本发明涉及堤坝白蚁治理工具技术领域，特别涉及一种分飞孔投饵装置。


背景技术：

2.白蚁俗称“大水蚁、涨水蚁、白蚂蚁、飞蚂蚁”等，在日常生活中，白蚁的危害是普遍存在的；“千里之堤，溃于蚁穴”，白蚁是水利工程、特别是堤坝的重大隐患，它的活动直接危害到水利工程特别是堤坝的安全，因此搞好堤坝白蚁防治工作，对于保护水利工程具有重要意义；此外，白蚁除对水利工程造成危害外，还可危害房屋建筑、园林绿化、文物古建、通讯电缆、电线电缆、布匹纸张、家具和木地板等，为“世界五大害虫”之一。
3.白蚁在分飞前会在堤坝上建造分飞孔，为了降低白蚁危害、减少白蚁的数量，防治工会定期到堤坝查找白蚁外露特征(如泥被、泥线、分飞孔等)；当发现分飞孔后，防治工采用割灰刀将分飞孔的小土堆铲开，露出半月形的侯飞室，而后防治工将诱饵推进侯飞室或蚁道中，侯飞室或蚁道为相对平整的腔室；根据不同的白蚁种类，一般需要在侯飞室中串联推入3至5根诱饵；为了避免出现诱饵取食率低的问题，防治工需要细致操作，存在推入速度慢、诱饵投放效果差的问题；若诱饵推进过程所耗费的时间过长或诱饵推入的动作较大，白蚁可能会将蚁道重新封口，导致投饵工作前功尽弃；此外，当推进后一条诱饵时，后一条诱饵推动前一条诱饵向侯飞室或蚁道深处移动的过程中，容易出现前一条诱饵挨着腔壁的问题，大大降低了白蚁取食诱饵的成功率，令灭杀白蚁的效果大打折扣。
4.可见，现有技术还有待改进和提高。


技术实现要素：

5.鉴于上述现有技术的不足之处，本发明的目的在于提供一种分飞孔投饵装置，实现诱饵的快速投放，节省投饵时间，可提高防治工投饵效率，且可提高白蚁取食药饵的成功率。
6.为了达到上述目的，本发明采取了以下技术方案：
7.一种分飞孔投饵装置，包括顶板、底板、连接板、限位机构、控制部以及分别与控制部电性连接的第一驱动部和第二驱动部，所述连接板包括两块，两块所述连接板分别位于所述顶板下方的两侧并分别与所述顶板固定连接；所述底板分别与两块所述连接板滑动连接；所述限位部设置于所述底板上，用于限定诱饵的活动位置；所述第一驱动部与所述顶板固定连接，用于推送诱饵；所述第二驱动部分别与两块所述连接板固定连接，所述第二驱动部与所述底板传动连接，用于带动底板前后滑动；所述控制部固设于所述第二驱动部的底部。
8.所述的分飞孔投饵装置中，所述限位机构包括两个相对设置的限位部，所述限位部包括第一限位板和第二限位板，所述第一限位板与所述底板固定连接，所述第二限位板可滑动地设置于所述底板上，所述第一限位板和所述第二限位板之间设置有多个弹性件。
9.所述的分飞孔投饵装置中，所述底板的前侧开设有导向槽，所述导向槽向所述底
板的前端倾斜；所述底板的上表面设置有光滑薄膜。
10.所述的分飞孔投饵装置中，所述第二限位板的前端设置有倾斜板，所述倾斜板的底部与所述导向槽的槽壁抵接，所述倾斜板的前端设置有定位板。
11.所述的分飞孔投饵装置中，所述底板上开设有一个或多个通孔，所述通孔位于两个限位部的第二限位板之间。
12.所述的分飞孔投饵装置中，所述第一驱动部包括第一固定座、第一气缸、固定板和推板，所述第一固定座与所述顶板固定连接，所述第一气缸与所述第一固定座可拆卸连接，第一气缸的伸出杆与所述固定板连接；所述推板可拆卸地设置于所述固定板的底部，所述推板上设置有加强筋。
13.所述的分飞孔投饵装置中，所述第二驱动部包括第二固定座、第二气缸和第一连接杆，所述第二固定座与所述控制部固定连接；所述第一连接杆包括两条，所述第二固定座通过两条所述第一连接杆分别与两块所述连接板连接；所述第二气缸与所述第二固定座可拆卸连接，第二气缸的伸出杆与所述底板连接。
14.所述的分飞孔投饵装置中，所述控制部包括握把、控制器、控制按钮和供电装置；所述握把固设于所述第二固定座的底部；所述控制按钮设置于所述握把上，所述控制器固设于所述握把内；所述握把的底部设置有可拆卸的挡板，所述供电装置可拆卸地设置于所述握把内，并位于所述挡板的上方；所述控制按钮、供电装置、第一驱动部以及第二驱动部分别与所述控制器电性连接。
15.所述的分飞孔投饵装置中，所述顶板为弧形板；所述顶板的前侧设置有照明装置，所述照明装置与所述控制部电性连接。
16.所述的分飞孔投饵装置中，还包括第二连接杆，所述连接板通过多根所述第二连接杆固设于所述顶板的下方；所述连接板上开设有第一滑槽，所述底板的两侧分别设置有滑动件，所述滑动件与所述第一滑槽配合连接。
17.有益效果：
18.本发明提供了一种分飞孔投饵装置，当进行诱饵的投放时，先将诱饵放置于底板上，通过限位机构限定诱饵的活动位置，确保放置后的诱饵保持一条直线，有效避免诱饵与侯飞室或蚁道的腔壁接触，提高了诱饵投放的成功率，并提高了白蚁对诱饵的取食率；而后通过控制部控制第一驱动部和第二驱动部同时工作，第一驱动部推动诱饵向前移动，第二驱动部带动底板向后移动，实现诱饵的快速精准投放，节省投饵时间，提高投饵效率，无需防治工长时间精细操作，降低了人工精细操作的劳动强度。
附图说明

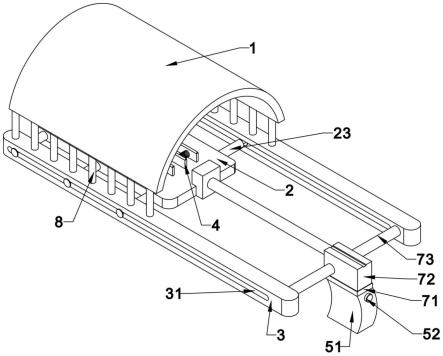

19.图1为本发明提供的投饵装置的结构示意图；
20.图2为本发明提供的底板的结构示意图；
21.图3为本发明提供的第一限位板的机构示意图；
22.图4为本发明提供的第一驱动部的结构示意图。
23.主要元件符号说明：1-顶板、2-底板、21-定位块、22-导向槽、23-滑动件、231-滑杆、232-第一滑块、233-限位块、3-连接板、31-第一滑槽、4-限位机构、41-第一限位板、42-第二限位板、43-弹性件、44-倾斜板、45-定位板、51-握把、52-控制按钮、61-第一固定座、
62-第一气缸、63-固定板、64-推板、65-固定杆、66-加强筋、71-第二固定座、72-第二气缸、73-第一连接杆、8-第二连接杆。
具体实施方式
24.本发明提供了一种分飞孔投饵装置，为使本发明的目的、技术方案及效果更加清楚、明确，以下参照附图并举实施例对本发明作进一步详细说明。
25.在本发明的描述中，需要理解的是，术语“顶”、“底”、“前”、“上”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，不能理解为对本发明的限制；此外，术语“安装”、“连接”等应做广义理解，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
26.请参阅图1至图4，本发明提供了一种分飞孔投饵装置，包括顶板1、底板2、连接板3、限位机构4、控制部以及分别与控制部电性连接的第一驱动部和第二驱动部，所述连接板3包括两块，两块所述连接板3分别位于所述顶板1下方的两侧并分别与所述顶板1固定连接；所述底板2分别与两块所述连接板3滑动连接；所述限位部设置于所述底板2上，用于限定诱饵的活动位置；所述第一驱动部与所述顶板1固定连接，用于推送诱饵；所述第二驱动部分别与两块所述连接板3固定连接，所述第二驱动部与所述底板2传动连接，用于带动底板2前后滑动；所述控制部固设于所述第二驱动部的底部。
27.放置于侯飞室或蚁道内的诱饵的截面一般为半月形，其规格长
×
底径
×
拱高一般为4.5
×1×
0.6厘米，而侯飞室的宽度一般为10厘米以上，与侯飞室相连的蚁道的宽度一般为3厘米以上；当进行诱饵的投放前，需要先对投饵装置进行清洁，避免诱饵接触投饵装置时沾染异味而降低白蚁对诱饵的取食率；本技术公开的分飞孔投饵装置，当进行诱饵的投放时，先将诱饵放置于底板2上，通过限位机构4限定诱饵的活动位置，确保放置后的诱饵保持一条直线，有效避免诱饵与侯飞室或蚁道的腔壁接触，提高白蚁对诱饵的取食率，从而提高对白蚁的灭杀效果；而后通过控制部控制第一驱动部和第二驱动部同时工作，第一驱动部推动诱饵向前移动，第二驱动部带动底板2向后移动，使底板2上的诱饵掉落至侯飞室或蚁道中，实现诱饵的快速精准投放，节省投饵时间，降低人工劳动强度。
28.在一个实施例中，所述底板2、顶板1、连接板3均采用铝合金制成，投饵装置具有整体重量轻、使用寿命长和不易变形等优点。
29.进一步地，请参阅图2，所述限位机构4包括两个相对设置的限位部，所述限位部包括第一限位板41和第二限位板42，所述第一限位板41与所述底板2固定连接，所述第二限位板42可滑动地设置于所述底板2上，所述第一限位板41和所述第二限位板42之间设置有多个弹性件43；在一个实施例中，所述第一限位板41与所述底板2焊接，所述弹性件43为弹簧，所述弹性件43分别与第一限位板41和第二限位板42胶接。
30.在一个实施例中，所述底板2上开设有第二滑槽，所述第二限位板42的底部设置有第二滑块，所述第二滑块与所述第二滑槽配合连接，使所述第二限位板42可在所述底板2上滑动；在本实施例中，所述第一滑块232与所述第二限位板42一体成型。
31.两块所述第一限位板41之间的间距大于两块所述第二限位板之间的间距；当进行诱饵的放置时，防治工撑开两个限位部的第二限位板42，此时，弹性件43被压缩；将诱饵放置于两个第二限位板42之间后，防治工松手，弹性件43恢复至原位，带动第二限位板42向诱
饵方向移动，对诱饵进行夹持，以实现诱饵的固定，避免将投饵装置放置于侯飞室或蚁道内的过程中，诱饵发生位移而影响诱饵的投放效果，且可确保诱饵在投放过程中保持直线，避免诱饵与侯飞室或蚁道的腔壁接触；此外，采用弹性件43配合第二限位板42，可对不同宽度的诱饵进行夹持，提高投饵装置的使用灵活度。
32.在一个实施例中，所述底板2的后侧设置有定位块21，所述定位块21位于两个第二限位板42之间，并位于第二限位板42的后侧；所述定位块21与诱饵的后端抵接，以实现诱饵的快速定位安装；在本实施例中，所述定位块21与所述底板2焊接。
33.进一步地，请参阅图2，所述底板2的前侧开设有导向槽22，所述导向槽22向所述底板2的前端倾斜；当诱饵被第一驱动部推动至底板2的前侧时，诱饵沿着导向槽22滑落至侯飞室或蚁道中，可提高诱饵活动时的流畅度，避免诱饵跌落至侯飞室或蚁道中出现移位问题而与侯飞室或蚁道的腔壁接触；所述底板2的上表面设置有光滑薄膜，可提高诱饵滑动时的流畅度，且方便对底板2的上表面进行清洁，降低底板2上表面残留异味的可能性；在一个实施例中，所述光滑薄膜为tpu薄膜，所述光滑薄膜与所述底板2胶接。
34.进一步地，请参阅图3，所述第二限位板42的前端设置有倾斜板44，所述倾斜板44的底部与所述导向槽22的槽壁抵接，当诱饵沿着导向槽22滑落时，倾斜板44可对诱饵进行限位，确保诱饵的活动方向保持在同一竖直线上，大大降低诱饵与侯飞室或蚁道的腔壁接触的可能性；所述倾斜板44的前端设置有定位板45，所述定位板45位于所述导向槽22的外部；在投放诱饵的过程中，先将诱饵投放于侯飞室或蚁道的最里侧，即先将投饵装置放置于侯飞室或蚁道的最里侧，而后向分飞孔孔口方向依次投放诱饵；当完成前一条诱饵的投放后而需进行下一条诱饵的投放时，先将待投放的诱饵放置于两块第二限位板42之间，由于每条诱饵的宽度一致，此时，两块定位板45之间的间距为诱饵的宽度；通过定位块21夹持前一条诱饵的后端，实现诱饵投放前的定位，可确保下一条投放的诱饵与前一条投放的诱饵保持在同一直线上，完成投放的多条诱饵保持在同一直线上，可提高白蚁对诱饵的取食率，从而提高对白蚁的灭杀效果；在一个实施例中，所述倾斜板44、所述定位板45和所述第二限位板42一体成型。
35.进一步地，所述底板2上开设有一个或多个通孔，所述通孔位于两个限位部的第二限位板42之间，即通孔位于放置后的诱饵的下方，可减少诱饵与底板2的接触面积，从而降低诱饵沾染异味的可能性，提高白蚁取食诱饵的取食率。
36.进一步地，请参阅图4，所述第一驱动部包括第一固定座61、第一气缸62、固定板63和推板64，所述第一固定座61与所述顶板1固定连接，所述第一气缸62与所述第一固定座61可拆卸连接，第一气缸62的伸出杆与所述固定板63连接；所述推板64可拆卸地设置于所述固定板63的底部，所述推板64上设置有加强筋66，设置加强筋66，可增大推板64的整体强度，确保推板64有效推动诱饵的同时可降低推板64出现损害问题的概率，延长推板64的使用寿命；所述推板64位于所述底板2的上方，即在推板64推动诱饵的过程中，推板64与底板2不接触，避免推板64刮擦底板2，延长底板2的使用寿命；在一个实施例中，所述第一固定座61与所述顶板1焊接，所述第一气缸62与所述第一固定座61螺栓连接，所述加强筋66与所述推板64一体成型。
37.在一个实施例中，所述固定板63的底部设置有内螺纹部，所述推板64通过固定杆65与所述固定板63连接，所述固定杆65与所述推板64一体成型，所述固定杆65的顶部设置
有外螺纹部，所述内螺纹部与所述外螺纹部配合连接，以实现推板64和固定板63的可拆卸连接，可根据不同诱饵的宽度选择不同的推板64，确保推板64有效推动诱饵，提高投饵装置工作时的灵活度；进一步地，所述固定杆65和所述固定板63的连接处设置有密封圈，可增强固定杆65和固定板63的连接紧密度，避免推板64在推动诱饵的过程中从固定板63上脱落。
38.进一步地，请参阅图1，所述第二驱动部包括第二固定座71、第二气缸72和第一连接杆73，所述第二固定座71与所述控制部固定连接；所述第一连接杆73包括两条，所述第二固定座71通过两条所述第一连接杆73分别与两块所述连接板3连接；所述第二气缸72与所述第二固定座71可拆卸连接，第二气缸72的伸出杆与所述底板2连接；在一个实施例中，所述第二气缸72与所述第二固定座71螺栓连接，所述第一连接杆73分别与所述第二固定座71以及所述连接板3焊接。
39.第一气缸62的伸出杆和第二气缸72的伸出杆的原始状态均为完全伸出状态；当需要投放诱饵时，控制部控制第一驱动部和第二驱动部同步开始工作；第一气缸62和第二气缸72的伸出杆同时缩回，第一气缸62的伸出杆带动推板64向底板2前端活动，第二气缸72的伸出杆带动底板2向后移动，使诱饵可从底板2上滑落至侯飞室或蚁道内，实现诱饵的快速投放；当完成诱饵的投放后，防治工再输出控制信号至控制部，控制部控制第一驱动部和第二驱动部恢复至原始状态，第一气缸62的伸出杆伸出，带动推板64活动至底板2的后端，第二气缸72的伸出杆伸出，带动底板2向前移动。
40.进一步地，请参阅图1，所述控制部包括握把51、控制器、控制按钮52和供电装置；所述握把51固设于所述第二固定座71的底部；所述控制按钮52设置于所述握把51上，所述控制器固设于所述握把51内；所述握把51的底部设置有可拆卸的挡板，所述供电装置可拆卸地设置于所述握把51内，并位于所述挡板的上方，通过拆卸所述底板2，可将供电装置从握把51内取出，方便更换供电装置；所述控制按钮52、供电装置、第一驱动部以及第二驱动部分别与所述控制器电性连接；在一个实施例中，所述握把51与所述第二固定座71焊接，所述控制按钮52通过按钮座固设于所述握把51上；所述挡板上开设有第一螺孔，所述握把51上开设有第二螺孔，所述第一螺孔和所述第二螺孔通过螺栓连接；所述控制器包括控制电路板，所述控制电路板上设置有若干控制芯片，所述控制芯片可以是stm32系列的控制芯片；所述供电装置为蓄电池，所述控制按钮52为复位按钮。
41.防治工可通过控制按钮52触发投饵装置开始工作或触发第一驱动部和第二驱动部恢复至原始状态，即当控制按钮52被触发时，控制器控制第一驱动部和第二驱动部同步开始工作，当控制按钮52再次被触发时，控制器控制第一驱动部和第二驱动部恢复至原始状态；控制部包括供电装置，方便防治工随时随地使用投饵装置，提高投饵装置的使用灵活度。
42.在一个实施例中，所述握把51的前侧开设有多个握槽，方便防治工手持握把51进行投饵操作；所述握把51上粘贴有橡胶层，可增大握把51与防治工手部之间的摩擦力，避免握把51在防治工手中滑移而影响诱饵的投放效果，间接提高投饵装置工作时的稳定度和可靠度。
43.进一步地，请参阅图1，所述顶板1为弧形板，一般分飞孔的顶部为弧形，顶板1的截面为弧形，可方便将投饵装置置入分飞孔中，且顶板1的存在可防止白蚁跌落或活动至底板2上，而影响诱饵的投放，提高投饵装置工作时的稳定性和可靠性；所述顶板1的前侧设置有
照明装置，所述照明装置与所述控制部电性连接，设置照明装置，方便防治工查看侯飞室或蚁道内的白蚁活动情况，且方便防治工确认诱饵的投放位置，进一步提高诱饵投放效率；在一个实施例中，所述照明装置可以是led灯珠，所述照明装置与所述顶板1胶接；led灯珠的功率可由防治工根据实际使用需要进行选择，确保有效照明。
44.进一步地，请参阅图1和图2，所述分飞孔投饵装置还包括第二连接杆8，所述连接板3通过多根所述第二连接杆8固设于所述顶板1的下方；采用第二连接杆8连接连接板3和顶板1，可降低投饵装置的整体重量，方便防治工手持投饵装置进行诱饵投放，减轻防治工精细操作的劳动强度；在一个实施例中，所述第二连接杆8分别与所述顶板1以及所述连接板3焊接。
45.进一步地，请参阅图1和图2，所述连接板3上开设有第一滑槽31，所述底板2的两侧分别设置有滑动件23，所述滑动件23与所述第一滑槽31配合连接；所述滑动件23包括滑杆231、第一滑块232和限位块233，所述滑杆231的一端与所述底板2固定连接，滑杆231的另一端与所述连接板3抵接；所述第一滑块232与所述第一滑槽31配合连接，所述限位块233位于所述第一滑槽31的外侧；所述限位块233的截面以及所述滑杆231的截面均为圆形，所述滑杆231的直径以及限位块233的直径均大于所述第一滑槽31的宽度；当第一驱动部带动底板2前后滑移时，第一滑块232在第一滑槽31内滑动，滑杆231和限位块233分别与连接板3的内侧和外侧抵接，用于限定第一滑块232的活动位置，避免第一滑块232左右移动，提高第一滑块232在第一滑槽31内滑动时的平稳度；此外，采用滑动件23连接第一滑槽31，可适当减少底板2的面积，进一步降低投饵装置的整体重量；在一个实施例中，所述滑杆231、第一滑块232和限位块233一体成型。
46.可以理解的是，对本领域普通技术人员来说，可以根据本发明的技术方案及其发明构思加以等同替换或改变，而所有这些改变或替换都应属于本发明的保护范围。
