一种水产养殖用水循环过滤装置的制作方法

1.本实用新型涉及水产养殖技术领域，具体是指一种水产养殖用水循环过滤装置。


背景技术：

2.水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动，一般包括在人工饲养管理下从苗种养成水产品的全过程，高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等，在进行水产养殖的过程中需要经常对养殖的水流进行更换，以此保证养殖池内部的水流活性，从而保证养殖池内部鱼虾的活性，现有的对水流进行更换通常需要将水流抽出，然后换上新水，这种方式容易造成水资源的浪费，且有时会误伤鱼苗，使用不便，因此需要一种能够对水产养殖的水进行初步的过滤导向二次利用，且避免误伤鱼苗的过滤装置。


技术实现要素：

3.本实用新型要解决的技术问题是，克服现有技术缺点，提供一种水产养殖用水循环过滤装置，能够对水产养殖的水进行初步的过滤导向，初步过滤之后的水流能够循环至养殖池内部进行利用，同时在进行过滤之时能够避免误伤鱼苗。
4.为解决上述技术问题，本实用新型提供的技术方案为：一种水产养殖用水循环过滤装置，它包括转动轴、连接筒、辅锥齿轮、养殖池、主锥齿轮、螺旋叶、电机、连接管、导向块、过滤芯、导向腔、导向管、导流块、储液箱、收纳箱、水泵、出液管、支撑架、过滤网、转动套和镂空槽，两个所述养殖池之间设置有连接筒，所述连接筒连通两个养殖池，所述连接筒的内部设置有两个支撑架，两个所述支撑架分别位于连接筒的两端，所述支撑架上设置有过滤网，所述连接筒的另一侧设置有导向块，所述导向块内部均匀设置有多个导向腔，所述导向腔的一端上设置有连接管，所述连接管的一端和导向腔相对应连通，所述连接管的另一端和连接筒相对应连通，所述连接管的另一端上设置有过滤网，所述导向腔内部设置有过滤芯，所述过滤芯为蜂窝状结构，所述导向腔的另一端上设置有导向管，所述导向管的一端和导向腔相对应连通，所述导向管的直径先逐渐减小，再保持不变。
5.进一步的，所述支撑架的中部设置有转动套，两个所述转动套之间设置有转动轴，所述转动轴和转动套之间设置有密封轴承，所述转动轴上设置有螺旋叶，所述转动轴上设置有辅锥齿轮，所述连接筒的一侧上设置有驱动箱，所述驱动箱内部设置有电机，所述电机的电机轴延伸至连接筒内部，所述电机的电机轴和连接筒之间设置有轴承，所述电机的电机轴上设置有主锥齿轮，所述主锥齿轮和辅锥齿轮相啮合，且形成传动关系，能够通过电机带动主锥齿轮旋转，通过辅锥齿轮的配合带动转动轴旋转，从而带动螺旋叶旋转，以此能够对连接筒内部进行搅动，对固体杂质进行拦截，避免其堵塞在过滤网处，同时能够对流动的鱼苗进行推送，将其推送至养殖池内部。
6.进一步的，所述螺旋叶上等角度均匀的设置有若干个镂空槽，能够使得鱼苗通过镂空槽进行正常的流动。
7.进一步的，所述连接筒的另一侧设置有储液箱，所述导向块位于储液箱和连接筒之间，所述导向管的另一端和储液箱相对应连通，能够通过储液箱对养殖池内部的水流进行导向流动。
8.进一步的，所述储液箱的两端上均设置有收纳箱，所述收纳箱内部设置有水泵，所述水泵的进液口和储液箱相对应连通，所述水泵的出液口上设置有出液管，两个所述出液管分别连通两个养殖池，能够对养殖池内部的水流进行初步的过滤和导向循环。
9.进一步的，所述导向管的另一端内部通过连接轴设置有可转动的导流块，所述导流块为球状机构，所述导流块上均匀设置有多个导流槽，导流块在水流的驱动下能够通过连接轴进行转动，从而能够对水流进行导流。
10.本实用新型与现有技术相比的优点在于：本实用新型设置的转动轴、螺旋叶、电机，能够通过电机带动主锥齿轮旋转，通过辅锥齿轮的配合带动转动轴旋转，从而带动螺旋叶旋转，以此能够对连接筒内部进行搅动，对固体杂质进行拦截，避免其堵塞在过滤网处，同时能够对流动的鱼苗进行推送，将其推送至养殖池内部；设置的导向块、导向腔、过滤芯、导流块、水泵、储液箱，能够通过储液箱对养殖池内部的水流进行导向流动。
附图说明

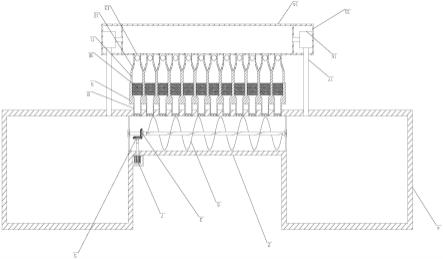

11.图1是本实用新型的正视图。
12.图2是本实用新型使用状态下的俯视图。
13.图3是本实用新型支撑架的结构示意图。
14.图4是本实用新型螺旋叶的立体结构图。
15.图5是本实用新型导流块的立体结构图。
16.图6是本实用新型过滤芯的结构示意图。
17.如图所示：1、转动轴；2、连接筒；3、辅锥齿轮；4、养殖池；5、主锥齿轮；6、螺旋叶；7、电机；8、连接管；9、导向块；10、过滤芯；11、导向腔；12、导向管；13、导流块；14、储液箱；15、收纳箱；16、水泵；17、出液管；18、支撑架；19、过滤网；20、转动套；21、镂空槽。
具体实施方式
18.在本实用新型的描述中，需要理解的是，术语“中心”、“横向”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。另外，术语“包括”及其任何变形，意图在于覆盖不排他的包含。
19.下面结合附图对本实用新型做进一步的详细说明。
20.本实用新型在具体实施时，一种水产养殖用水循环过滤装置，它包括转动轴1、连接筒2、辅锥齿轮3、养殖池4、主锥齿轮5、螺旋叶6、电机7、连接管8、导向块9、过滤芯10、导向腔11、导向管12、导流块13、储液箱14、收纳箱15、水泵16、出液管17、支撑架18、过滤网19、转
动套20和镂空槽21，两个所述养殖池4之间设置有连接筒2，所述连接筒2连通两个养殖池4，所述连接筒2的内部设置有两个支撑架18，两个所述支撑架18分别位于连接筒2的两端，所述支撑架18上设置有过滤网19，所述支撑架18的中部设置有转动套20，两个所述转动套20之间设置有转动轴1，所述转动轴1和转动套20之间设置有密封轴承，所述转动轴1上设置有螺旋叶6，所述螺旋叶6上等角度均匀的设置有若干个镂空槽21，所述转动轴1上设置有辅锥齿轮3，所述连接筒2的一侧上设置有驱动箱，所述驱动箱内部设置有电机7，所述电机7的电机7轴延伸至连接筒2内部，所述电机7的电机7轴和连接筒2之间设置有轴承，所述电机7的电机7轴上设置有主锥齿轮5，所述主锥齿轮5和辅锥齿轮3相啮合，且形成传动关系，能够通过电机带动主锥齿轮旋转，通过辅锥齿轮的配合带动转动轴旋转，从而带动螺旋叶旋转，以此能够对连接筒内部进行搅动，对固体杂质进行拦截，避免其堵塞在过滤网处，同时能够对流动的鱼苗进行推送，将其推送至养殖池内部。所述连接筒2的另一侧设置有导向块9，所述连接筒2的另一侧设置有储液箱14，所述导向块9位于储液箱14和连接筒2之间，所述导向块9内部均匀设置有多个导向腔11，所述导向腔11的一端上设置有连接管8，所述连接管8的一端和导向腔11相对应连通，所述连接管8的另一端和连接筒2相对应连通，所述连接管8的另一端上设置有过滤网19，所述导向腔11内部设置有过滤芯10，所述过滤芯10为蜂窝状结构，所述导向腔11的另一端上设置有导向管12，所述导向管12的一端和导向腔11相对应连通，所述导向管12的直径先逐渐减小，再保持不变，所述导向管12的另一端和储液箱14相对应连通，所述导向管12的另一端内部通过连接轴设置有可转动的导流块13，所述导流块13为球状机构，所述导流块13上均匀设置有多个导流槽，导流块在水流的驱动下能够通过连接轴进行转动，从而能够对水流进行导流。所述储液箱14的两端上均设置有收纳箱15，所述收纳箱15内部设置有水泵16，所述水泵16的进液口和储液箱14相对应连通，所述水泵16的出液口上设置有出液管17，两个所述出液管17分别连通两个养殖池4，能够对养殖池内部的水流进行初步的过滤和导向循环。
21.本实用新型的工作原理：养殖池4内部进行水产养殖，同时，电机7带动主锥齿轮5旋转，通过辅锥齿轮3的配合带动转动轴1旋转，从而带动螺旋叶6旋转，以此能够对连接筒2内部进行搅动，对固体杂质进行拦截，避免其堵塞在过滤网19处，同时能够对流动的鱼苗进行推送，将其推送至养殖池4内部，鱼苗通过镂空槽21进行正常的流动，水流通过连接管8流入到导向腔11内部，导向腔11内部的过滤芯10能够对水流进行过滤，初步过滤之后的水流通过导流块13进行导流进入到储液箱14内部，然后通过水泵16的抽取循环导向至养殖池4内部。
22.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
