一种新型小麦玉米发芽试验装置的制作方法

1.本实用新型涉及试验装置技术领域，特别是一种新型小麦玉米发芽试验装置。


背景技术：

2.作物种子在进入市场或种植推广以前必须要进行种子检验，其中种子发芽率是必检项目，是判断种子质量的重要指标。种子发芽率是指在规定的条件和时间内长成的正常幼苗数占供检测种子数的百分率，种子发芽试验在种子生物学研究、种子质量管理、实现良种化和种子质量标准化等方面具有极其重要的意义。
3.玉米种子发芽试验的温度、酸碱度的控制十分重要，尤其是对自然环境的模拟十分重要，现有大多数的发芽试验装置只针对温度的控制来进行试验，而忽略了酸碱度上对种子的影响，且现有的大多数发芽试验装置只能够对一组或同一环境下的种子进行培养观察，无法满足试验结果对比的需求。
4.对此，本实用新型提出一种新型小麦玉米发芽试验装置，以予解决。


技术实现要素：

5.本实用新型的目的在于克服现有技术的缺点，提供一种新型小麦玉米发芽试验装置。
6.本实用新型的目的通过以下技术方案来实现：一种新型小麦玉米发芽试验装置，包括箱体，所述箱体的内部固定连接有一个第一隔板，所述第一隔板的两侧均固定连接有一个第二隔板，两个所述第二隔板远离第一隔板的一侧分别固定连接于箱体内部的两侧，所述箱体的内部设置有若干摄像头，所述箱体的一侧设置有两个蓄水箱，所述箱体的内部设置有若干个试验组件，所述箱体的两侧均转动连接有一个箱门，其中一个所述箱门的一侧固定连接有一个智能屏，所述箱体的一侧设置有两个冷暖风机。
7.可选的，所述第一隔板的两侧均设置有若干滑轨，若干所述滑轨的底部分别固定连接于箱体内部的底部和第二隔板的顶部，若干所述滑轨的一侧均开设有一个第一定位孔，所述箱体的一侧开设有四个通孔，所述箱体的一侧开设有两个安装槽，所述箱体的一侧开设有若干通风孔。
8.可选的，所述第一隔板的两侧均固定连接有两个照明灯，四个所述照明灯分别位于第二隔板的两侧。
9.可选的，若干所述摄像头的顶部分别固定连接于箱体的顶部和第二隔板的底部。
10.可选的，两个所述蓄水箱的一侧均固定连接于箱体的一侧，且其中一个所述蓄水箱的底部固定连接于另一个蓄水箱的顶部，两个所述蓄水箱的一侧均固定连接有一个进水管，两个所述蓄水箱的一侧均固定连接有一个出水管，两个所述出水管的一侧均设置有一个水泵，两个所述水泵的一侧固定连接于蓄水箱的一侧，两个所述出水管的一侧均固定连接有两个出水支管，四个所述出水支管外表面的一侧分别固定连接于四个通孔的内部，且四个所述出水支管外表面的一侧均设置有一个电磁阀。
11.可选的，所述试验组件包括供水箱，所述供水箱的一侧开设有一个插孔，所述插孔的内部插接于出水支管的外表面，所述供水箱的底部固定连接有两个滑道，两个所述滑道的一侧均开设有一个第二定位孔，所述供水箱的顶部开设有卡槽，所述卡槽的内部卡接有一个固定板，所述固定板的顶部搭接有一个吸水海绵，所述吸水海绵的顶部搭接有一个培育板，所述培育板的顶部开设有若干放置槽，所述供水箱的内部固定连接有水位传感器。
12.可选的，所述滑道的内部滑动连接于滑轨的外部，且所述第二定位孔的内部与对应的第一定位孔的内部插接有定位销，所述吸水海绵和培育板的外表面均卡接于卡槽的内部。
13.可选的，两个所述箱门的一侧均固定连接有一个温度传感器，两个所述箱门的一侧均开设有一个拉槽，两个所述冷暖风机均位于安装槽的内部，两个所述冷暖风机的一侧固定连接于箱体的一侧。
14.可选的，所述固定板的一侧开设有若干连接孔，若干所述连接孔的内部均插接有棉绳，所述棉绳的一侧位于供水箱的内部，所述棉绳的一侧连接于吸水海绵的一侧。
15.本实用新型具有以下优点：
16.1、本装置通过第一隔板将箱体分为两个空间，通过两个冷暖风机能够分别调节控制两个空间的温度，两个第二隔板的设置，能够在两个第二隔板放置两个试验组件，这两个试验组件的供水箱内部的水来自同一个蓄水箱，位于箱体内部的底部的两个试验组件的供水箱内部的水来自另一个蓄水箱，两个蓄水箱用于放置不同酸碱度的水，能够了解便于同一温度、不同酸碱度下进行种子的发芽情况，以及同一酸碱度、不同温度下种子的发芽情况，有效的提升了装置的实用性。
17.2、该装置通过棉绳将供水箱内部的水提供到吸水海绵，通过吸水海绵为培育板上的种子进行供水，不仅能够保证水分充足还能够避免水分过多影响种子发芽，进一步的提升了装置的实用性。
附图说明

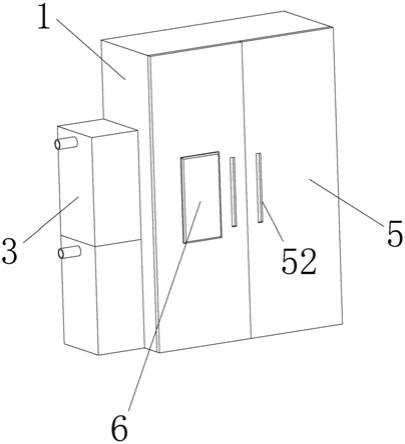

18.图1为本实用新型第一视角的结构示意图；
19.图2为本实用新型第二视角的结构示意图；
20.图3为本实用新型第三视角的结构示意图；
21.图4为本实用新型箱体的结构示意图；
22.图5为本实用新型供水箱的结构示意图；
23.图6为本实用新型吸水海绵、固定板以及培育板的结构示意图。
24.图中：1-箱体，11-第一隔板，12-第二隔板，13-滑轨，14-第一定位孔，15
‑ꢀ
通孔，16-安装槽，17-通风孔，18-照明灯，2-摄像头，3-蓄水箱，31-进水管，32-出水管，33-水泵，34-出水支管，4-试验组件，41-供水箱，42-插孔，43-滑道， 44-供水箱，45-卡槽，46-固定板，47-吸水海绵，48-培育板，49-放置槽，410
‑ꢀ
水位传感器，5-箱门，51-温度传感器，52-拉槽，6-智能屏，7-冷暖风机。
具体实施方式
25.下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于
以下所述。
26.如图1-6所示，一种新型小麦玉米发芽试验装置，它包括箱体1，箱体1的内部固定连接有一个第一隔板11，第一隔板11将箱体1的内部等分为两个空间，第一隔板11的两侧均固定连接有一个第二隔板12，第二隔板12的宽度小于箱体1的深度，且第二隔板12与箱体1内侧之间存在空隙，以便于空气流动，保证同一空间内的温度相同，两个第二隔板12远离第一隔板11的一侧分别固定连接于箱体1内部的两侧，箱体1的内部设置有若干摄像头2，箱体1的一侧设置有两个蓄水箱3，两个蓄水箱3用于盛放不同酸碱度的水，箱体1的内部设置有若干个试验组件4，箱体1的两侧均转动连接有一个箱门5，其中一个箱门5 的一侧固定连接有一个智能屏6，箱体1的一侧设置有两个冷暖风机7，本装置通过第一隔板11将箱体1分为两个空间，通过两个冷暖风机7能够分别调节控制两个空间的温度，两个第二隔板12的设置，能够在两个第二隔板12放置两个试验组件4，这两个试验组件4的供水箱41内部的水来自同一个蓄水箱3，位于箱体1内部的底部的两个试验组件4的供水箱41内部的水来自另一个蓄水箱3，两个蓄水箱3用于放置不同酸碱度的水，能够了解便于同一温度、不同酸碱度下进行种子的发芽情况，以及同一酸碱度、不同温度下种子的发芽情况，有效的提升了装置的实用性。
27.作为本实用新型的一种优选技术方案：第一隔板11的两侧均设置有若干滑轨13，若干滑轨13的底部分别固定连接于箱体1内部的底部和第二隔板12的顶部，若干滑轨13的一侧均开设有一个第一定位孔14，箱体1的一侧开设有四个通孔15，箱体1的一侧开设有两个安装槽16，箱体1的一侧开设有若干通风孔17，通风孔17的设置能够便于空气流动，保证箱体1内部的含氧量。
28.作为本实用新型的一种优选技术方案：第一隔板11的两侧均固定连接有两个照明灯18，四个照明灯18分别位于第二隔板12的两侧。
29.作为本实用新型的一种优选技术方案：若干摄像头2的顶部分别固定连接于箱体1的顶部和第二隔板12的底部，摄像头2的设置，能够便于工作者观察内部发芽情况，且观看使无需打开箱门5，能够避免人体接触，带入细菌等，影响实验结果。
30.作为本实用新型的一种优选技术方案：两个蓄水箱3的一侧均固定连接于箱体1的一侧，且其中一个蓄水箱3的底部固定连接于另一个蓄水箱3的顶部，两个蓄水箱3的一侧均固定连接有一个进水管31，两个蓄水箱3的一侧均固定连接有一个出水管32，两个出水管32的一侧均设置有一个水泵33，两个水泵 33的一侧固定连接于蓄水箱3的一侧，两个出水管32的一侧均固定连接有两个出水支管34，四个出水支管34外表面的一侧分别固定连接于四个通孔15的内部，且四个出水支管34外表面的一侧均设置有一个电磁阀，通过水位传感器410 对各个供水箱41的内部进行水位检测，当水位过低使，通过智能屏6控制水泵 33和电磁阀进行加水工作。
31.作为本实用新型的一种优选技术方案：试验组件4包括供水箱41，供水箱 41的一侧开设有一个插孔42，插孔42的内部插接于出水支管34的外表面，供水箱41的底部固定连接有两个滑道43，两个滑道43的一侧均开设有一个第二定位孔44，供水箱41的顶部开设有卡槽45，卡槽45的内部卡接有一个固定板 46，固定板46的顶部搭接有一个吸水海绵47，吸水海绵47的顶部搭接有一个培育板48，培育板48的顶部开设有若干放置槽49，供水箱41的内部固定连接有水位传感器410，该装置通过棉绳将供水箱41内部的水提供到吸水海绵47，
通过吸水海绵47为培育板48上的种子进行供水，不仅能够保证水分充足还能够避免水分过多影响种子发芽，进一步的提升了装置的实用性。
32.作为本实用新型的一种优选技术方案：滑道43的内部滑动连接于滑轨13 的外部，且第二定位孔44的内部与对应的第一定位孔14的内部插接有定位销，吸水海绵47和培育板48的外表面均卡接于卡槽45的内部，滑道43和滑轨13 的设置能够使供水箱41更加稳定的放置在箱体1的内部，定位销能够避免放置后发生滑动，且定位销插拔方便，也能够便于拆卸试验组件4。
33.作为本实用新型的一种优选技术方案：两个箱门5的一侧均固定连接有一个温度传感器51，两个箱门5的一侧均开设有一个拉槽52，两个冷暖风机7均位于安装槽16的内部，两个冷暖风机7的一侧固定连接于箱体1的一侧。
34.作为本实用新型的一种优选技术方案：固定板46的一侧开设有若干连接孔，若干连接孔的内部均插接有棉绳，棉绳的一侧位于供水箱41的内部，棉绳的一侧连接于吸水海绵47的一侧。
35.综上所述：本装置通过第一隔板11将箱体1分为两个空间，通过两个冷暖风机7能够分别调节控制两个空间的温度，两个第二隔板12的设置，能够在两个第二隔板12放置两个试验组件4，这两个试验组件4的供水箱41内部的水来自同一个蓄水箱3，位于箱体1内部的底部的两个试验组件4的供水箱41内部的水来自另一个蓄水箱3，两个蓄水箱3用于放置不同酸碱度的水，能够了解便于同一温度、不同酸碱度下进行种子的发芽情况，以及同一酸碱度、不同温度下种子的发芽情况，有效的提升了装置的实用性；该装置通过棉绳将供水箱41 内部的水提供到吸水海绵47，通过吸水海绵47为培育板48上的种子进行供水，不仅能够保证水分充足还能够避免水分过多影响种子发芽，进一步的提升了装置的实用性。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
