一种水稻种植用浇灌机的制作方法

1.本实用新型涉及水稻种植装置技术领域，尤其涉及一种水稻种植用浇灌机。


背景技术：

2.水稻是亚洲热带广泛种植的重要谷物，中国南方为主要产稻区，北方各省均有栽种。水稻喜高温、多湿、短日照，对土壤要求不严，水稻土最好。水稻比较倚赖灌排，灌排一般都需在插秧后，幼穗形成时，还有抽穗开花期加强水份。所以水稻浇灌机是提高水稻种植自动化，并且提高水稻收成的重要机械设备。
3.公开号为cn216775711u的实用新型公开了一种水稻种植用浇灌机，包括工作板，工作板的上表面设置有工作块，工作块的上表面开设有转动槽，工作块的侧表面设置有转动装置，转动装置的一端设置有固定板，固定板的表面设置有伸缩装置。为了更加全面对稻田进行浇灌，可以通过第一电机驱动转动轴在转动槽内部转动，并且带动连接板带动固定板转动到合适的位置，然后通过液压泵驱动液压杆并推动固定柱插入固定槽的内部，使得固定板保持稳定，然后通过电动推杆推动侧方浇灌喷板移动到工作板的两侧，且侧方浇灌喷板连接伸缩软管可以进行一定程度的伸缩弯折，不会影响到侧方浇灌喷板的移动，方便了更全面的对稻田进行浇灌工作。
4.但是上述技术方案存在以下缺陷：上述装置通过车架带动整体浇灌设备在稻田内进行运动，从而实现对水稻田的自动化浇灌。但是车架在农田田埂之间的运动容易对水稻的土壤基层造成不利影响。并且水稻田埂的间距不同，现有的浇灌设备无法根据水稻的间距合理调节运动路线，浇灌过程中会对水稻田埂造成不利挤压。


技术实现要素：

5.本实用新型针对背景技术中存在的技术问题，提出一种水稻种植用浇灌机。
6.本实用新型的技术方案：一种水稻种植用浇灌机，包括机架、手柄、运动架、调节架、滑动座、车轮和浇灌组件。
7.手柄设置在机架上；调节架设置在机架上。运动架设置在滑动座上；滑动座滑动设置在调节架上，滑动座位于机架的两侧。车轮设置在运动架上。浇灌组件设置在机架上，浇灌组件位于两组滑动座之间。
8.优选的，还包括限位板；限位板设置在调节架上；滑动座位于机架和限位板之间。
9.优选的，还包括固定件；固定件设置在滑动座上。
10.优选的，浇灌组件包括浇灌座和水箱；浇灌座和水箱设置在机架上；浇灌座的进水端与水箱的出水端连通设置。
11.优选的，两组滑动座和运动架以浇灌座和水箱为对称轴，对称设置在调节架上。
12.优选的，还包括供水管；供水管的进水端设置在水箱的出水端，供水管的出水端设置在浇灌座的进水端。
13.优选的，浇灌组件还包括浇灌架；浇灌架设置在机架上；浇灌座和水箱设置在浇灌
架上。
14.优选的，浇灌组件还包括浇灌泵；浇灌泵设置在供水管的进水端上。
15.与现有技术相比，本实用新型的上述技术方案具有如下有益的技术效果：通过设置运动架、调节架、滑动座和车轮；利用滑动设置在调节架上的滑动座，带动运动架相对于机架发生位置调节，进而带动车轮相对于机架发生位置改变；当滑动座远离机架滑动，则运动架在滑动座的带动下远离机架，机架两侧的运动架之间的距离变长，此时浇灌机的两组车轮距离也较远，适用于田埂较宽的水稻田，浇灌组件的下方可能会有多排水稻；当滑动座靠近机架滑动，则运动架在滑动座的带动下靠近机架，机架两侧的运动架之间的距离变短，此时浇灌机的两组车轮距离也较近，适用于田埂较窄的水稻田，浇灌组件的下方可能会有单排水稻。本实用新型解决了现有技术中的浇灌设备的运动架和车轮固定，可能会对水稻以及田埂造成损坏的缺点。
附图说明

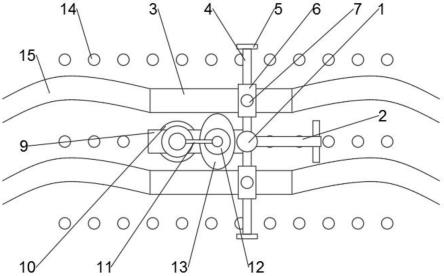

16.图1为本实用新型一种实施例的俯视图一。
17.图2为本实用新型一种实施例的俯视图二。
18.图3为本实用新型一种实施例的主视图。
19.图4为本实用新型一种实施例的右视图。
20.附图标记：1、机架；2、手柄；3、运动架；4、调节架；5、限位板；6、滑动座；7、固定件；8、车轮；9、浇灌架；10、浇灌座；11、供水管；12、浇灌泵；13、水箱；14、水稻；15、田埂。
具体实施方式
21.实施例一
22.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
23.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
24.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
25.实施例二
26.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
27.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
28.进一步的，还包括限位板5；限位板5设置在调节架4上；滑动座6位于机架1和限位板5之间。设置限位板5，避免滑动座6从调节就爱4上脱落。
29.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
30.实施例三
31.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
32.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
33.进一步的，还包括固定件7；固定件7设置在滑动座6上。设置固定件7，便于将滑动座6固定在调节架4上。
34.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
35.实施例四
36.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
37.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
38.进一步的，浇灌组件包括浇灌座10和水箱13；浇灌座10和水箱13设置在机架1上；浇灌座10的进水端与水箱13的出水端连通设置。
39.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
40.实施例五
41.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
42.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
43.进一步的，浇灌组件包括浇灌座10和水箱13；浇灌座10和水箱13设置在机架1上；浇灌座10的进水端与水箱13的出水端连通设置。
44.进一步的，两组滑动座6和运动架3以浇灌座10和水箱13为对称轴，对称设置在调节架4上，从而保证水箱13的稳定。
45.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
46.实施例六
47.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
48.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
49.进一步的，浇灌组件包括浇灌座10和水箱13；浇灌座10和水箱13设置在机架1上；浇灌座10的进水端与水箱13的出水端连通设置。
50.进一步的，还包括供水管11；供水管11的进水端设置在水箱13的出水端，供水管11的出水端设置在浇灌座10的进水端。
51.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调
节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
52.实施例七
53.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
54.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
55.进一步的，浇灌组件包括浇灌座10和水箱13；浇灌座10和水箱13设置在机架1上；浇灌座10的进水端与水箱13的出水端连通设置。
56.进一步的，浇灌组件还包括浇灌架9；浇灌架9设置在机架1上；浇灌座10和水箱13设置在浇灌架9上。
57.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
58.实施例八
59.本实施例提出的一种水稻种植用浇灌机，包括机架1、手柄2、运动架3、调节架4、滑动座6、车轮8和浇灌组件。
60.如图1-4所示，手柄2设置在机架1上；调节架4设置在机架1上。运动架3设置在滑动座6上；滑动座6滑动设置在调节架4上，滑动座6位于机架1的两侧。车轮8设置在运动架3上。浇灌组件设置在机架1上，浇灌组件位于两组滑动座6之间。
61.进一步的，浇灌组件包括浇灌座10和水箱13；浇灌座10和水箱13设置在机架1上；浇灌座10的进水端与水箱13的出水端连通设置。
62.进一步的，还包括供水管11；供水管11的进水端设置在水箱13的出水端，供水管11的出水端设置在浇灌座10的进水端。
63.进一步的，浇灌组件还包括浇灌泵12；浇灌泵12设置在供水管11的进水端上。
64.在本实施例中，通过设置运动架3、调节架4、滑动座6和车轮8；利用滑动设置在调
节架4上的滑动座6，带动运动架3相对于机架1发生位置调节，进而带动车轮8相对于机架1发生位置改变；当滑动座6远离机架1滑动，则运动架3在滑动座6的带动下远离机架1，机架1两侧的运动架3之间的距离变长，此时浇灌机的两组车轮8距离也较远，适用于田埂15较宽的水稻田，浇灌组件的下方可能会有多排水稻14；当滑动座6靠近机架1滑动，则运动架3在滑动座6的带动下靠近机架1，机架1两侧的运动架3之间的距离变短，此时浇灌机的两组车轮8距离也较近，适用于田埂15较窄的水稻田，浇灌组件的下方可能会有单排水稻14。本实用新型解决了现有技术中的浇灌设备的运动架3和车轮固定，可能会对水稻15以及田埂造成损坏的缺点。
