一种畜牧养殖用围栏的制作方法

本技术涉及养殖围栏，特别是涉及一种畜牧养殖用围栏。

背景技术：

1、畜牧养殖业是农业生产活动的一种，是农业的重要组成部分，在进行畜牧养殖活动过程中需要使用围栏对养殖范围进行限定，同时防止限定牲畜活动范围防止丢失，是畜牧养殖生产活动中重要的设施；

2、如授权公告号为cn211379189u的实用新型所公开的一种畜牧养殖用围栏，包括栏杆，所述栏杆呈左右对称设有两组，两组所述栏杆之间呈交叉设有活动杆。本实用新型所述的一种畜牧养殖用围栏，设有转动机构和伸缩插接块，可实现栏杆的快速拼，设有加强机构，可提高栏杆的抗撞击强度，然而该技术方案在应用的过程中围栏在安装应用时高度即已限定，不能适用不同体型的牲畜，且在对围栏进行组合安装时操作较为繁琐，存在着不能在安装使用的过程中对围栏的高度进行调整，适用性不高以及不能方便快捷且稳固地对围栏进行组装的技术问题。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种畜牧养殖用围栏，能解决围栏在安装应用时高度即已限定，不能适用不同体型的牲畜，且在对围栏进行组合安装时操作较为繁琐，存在着不能在安装使用的过程中对围栏的高度进行调整，适用性不高以及不能方便快捷且稳固地对围栏进行组装的技术问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种畜牧养殖用围栏，包括围栏支撑筒，所述围栏支撑筒内部的顶端分别插接有升降杆，所述围栏支撑筒之间设置有槽体，所述槽体内部的底端均匀固定连接有格栅筒，所述围栏支撑筒的顶端之间设置有升降连接板，所述升降连接板的底端和围栏支撑筒的顶端之间分别设置有升降调节结构，所述围栏支撑筒的两侧和槽体的两侧之间设置有拆装结构，所述围栏支撑筒的两侧分别固定连接有组装插槽。

3、作为本实用新型的一种优选技术方案，所述升降调节结构包括升降杆、伸缩杆和调节套环，所述伸缩杆分别插接进格栅筒的顶端，所述伸缩杆的顶端分别和升降连接板的底端固定连接，所述调节套环分别活动连接在围栏支撑筒的顶端，所述升降杆的顶端分别贯穿调节套环的内部，所述升降杆的外部分别设置有外螺纹，所述调节套环的内部侧壁分别设置有和外螺纹相配合的内螺纹，所述升降杆的底端分别固定连接有限定块。

4、作为本实用新型的一种优选技术方案，所述拆装结构包括组装插槽、组合插板和连接顶板，所述组合插板分别固定连接在槽体两侧的中间位置处，所述组合插板分别插接进组装插槽的内部，所述组装插槽内部的两端分别固定连接有稳定卡条，所述连接顶板分别固定连接有升降杆的顶端，所述升降连接板底端的两侧分别固定连接有插接螺杆。

5、作为本实用新型的一种优选技术方案，所述连接顶板内部的两侧分别设置有连接插孔，所述插接螺杆的底端分别贯穿连接插孔的内部，所述插接螺杆外部的底端分别套接有紧固螺套。

6、作为本实用新型的一种优选技术方案，所述组合插板的两端分别设置有限定卡槽，所述稳定卡条分别嵌接在限定卡槽的内部。

7、作为本实用新型的一种优选技术方案，所述格栅筒的外部之间固定连接有加强横板，所述加强横板的两侧分别和槽体的内侧固定连接，所述加强横板顶端的两侧和槽体的内侧之间分别固定连接有加强角板，所述围栏支撑筒的底端分别固定连接有固定座。

8、与现有技术相比，本实用新型能达到的有益效果是：

9、1、通过在升降连接板的底端和围栏支撑筒的顶端之间分别设置有升降调节结构，在使用围栏对畜牧养殖农场进行保护以及对牲畜进行圈养时转动活动连接在围栏支撑筒顶端的调节套环，调节套环转动时通过螺纹连接带动调节升降杆，从而推动升降连接板上升，与此同时伸缩杆随之上升，从而可调节提高围栏的高度，并且通过限定块对升降杆调节升高的高度进行限定，以便畜牧养殖过程中养殖人员根据养殖牲畜的种类不同适当地对围栏高度进行调节，可操作性强，使得围栏的适用性更高；

10、2、通过在围栏支撑筒的两侧和槽体的两侧之间设置有拆装结构，在使用时将固定连接在槽体两侧的组合插板同时插接进组装插槽的内部，同时稳定卡条嵌接进限定卡槽的内部，以此可将槽体与围栏支撑筒进行稳定组合连接，同时将升降连接板与升降杆通过螺栓结构进行连接固定，以此可方便快捷地对围栏进行组合安装，方便围栏安装工人操作，便于对围栏进行转运以及重复利用，降低畜牧养殖的养殖成本，提高畜牧养殖的经济效益。

技术特征：

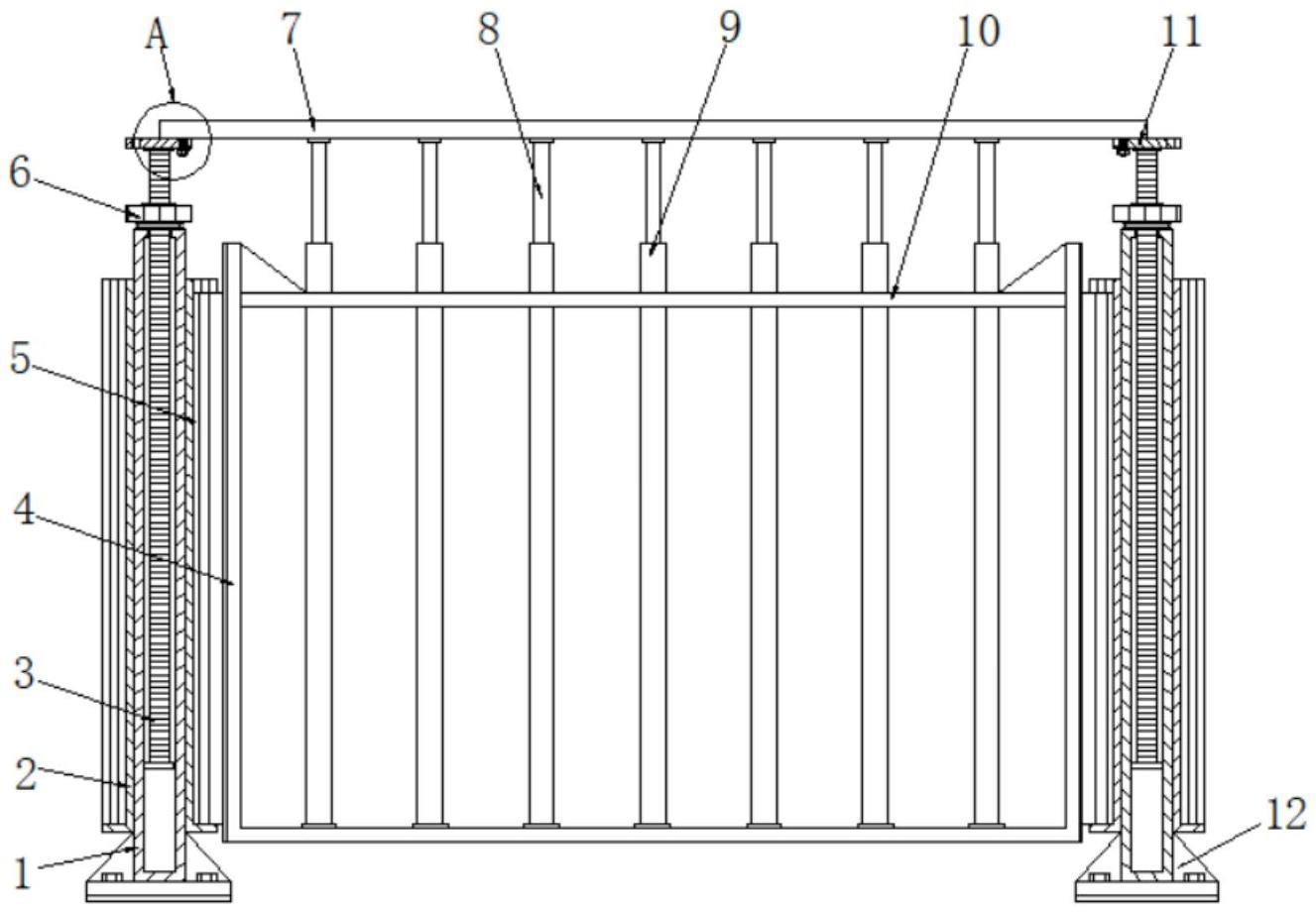

1.一种畜牧养殖用围栏，包括围栏支撑筒(1)，其特征在于：所述围栏支撑筒(1)内部的顶端分别插接有升降杆(3)，所述围栏支撑筒(1)之间设置有槽体(4)，所述槽体(4)内部的底端均匀固定连接有格栅筒(9)，所述围栏支撑筒(1)的顶端之间设置有升降连接板(7)，所述升降连接板(7)的底端和围栏支撑筒(1)的顶端之间分别设置有升降调节结构，所述围栏支撑筒(1)的两侧和槽体(4)的两侧之间设置有拆装结构，所述围栏支撑筒(1)的两侧分别固定连接有组装插槽(2)。

2.根据权利要求1所述的一种畜牧养殖用围栏，其特征在于：所述升降调节结构包括升降杆(3)、伸缩杆(8)和调节套环(6)，所述伸缩杆(8)分别插接进格栅筒(9)的顶端，所述伸缩杆(8)的顶端分别和升降连接板(7)的底端固定连接，所述调节套环(6)分别活动连接在围栏支撑筒(1)的顶端，所述升降杆(3)的顶端分别贯穿调节套环(6)的内部，所述升降杆(3)的外部分别设置有外螺纹，所述调节套环(6)的内部侧壁分别设置有和外螺纹相配合的内螺纹，所述升降杆(3)的底端分别固定连接有限定块(13)。

3.根据权利要求1所述的一种畜牧养殖用围栏，其特征在于：所述拆装结构包括组装插槽(2)、组合插板(5)和连接顶板(11)，所述组合插板(5)分别固定连接在槽体(4)两侧的中间位置处，所述组合插板(5)分别插接进组装插槽(2)的内部，所述组装插槽(2)内部的两端分别固定连接有稳定卡条(19)，所述连接顶板(11)分别固定连接有升降杆(3)的顶端，所述升降连接板(7)底端的两侧分别固定连接有插接螺杆(14)。

4.根据权利要求3所述的一种畜牧养殖用围栏，其特征在于：所述连接顶板(11)内部的两侧分别设置有连接插孔(16)，所述插接螺杆(14)的底端分别贯穿连接插孔(16)的内部，所述插接螺杆(14)外部的底端分别套接有紧固螺套(15)。

5.根据权利要求3所述的一种畜牧养殖用围栏，其特征在于：所述组合插板(5)的两端分别设置有限定卡槽(18)，所述稳定卡条(19)分别嵌接在限定卡槽(18)的内部。

6.根据权利要求1所述的一种畜牧养殖用围栏，其特征在于：所述格栅筒(9)的外部之间固定连接有加强横板(10)，所述加强横板(10)的两侧分别和槽体(4)的内侧固定连接，所述加强横板(10)顶端的两侧和槽体(4)的内侧之间分别固定连接有加强角板(17)，所述围栏支撑筒(1)的底端分别固定连接有固定座(12)。

技术总结
本技术公开了一种畜牧养殖用围栏，包括围栏支撑筒，所述围栏支撑筒内部的顶端分别插接有升降杆，所述围栏支撑筒之间设置有槽体。通过在升降连接板的底端和围栏支撑筒的顶端之间分别设置有升降调节结构，在使用围栏对畜牧养殖农场进行保护以及对牲畜进行圈养时转动活动连接在围栏支撑筒顶端的调节套环，调节套环转动时通过螺纹连接带动调节升降杆，从而推动升降连接板上升，与此同时伸缩杆随之上升，从而可调节提高围栏的高度，并且通过限定块对升降杆调节升高的高度进行限定，以便畜牧养殖过程中养殖人员根据养殖牲畜的种类不同适当地对围栏高度进行调节，可操作性强，使得围栏的适用性更高。

技术研发人员：赵伟
受保护的技术使用者：赵伟
技术研发日：20221102
技术公布日：2024/1/12
