果园碎枝机的制作方法

本技术涉及一种果园碎枝机，属于农业机械。

背景技术：

1、果树修剪是调节果树生长与结果关系的措施，它除整形任务外，还应使各类枝条分布协调，充分利用光照条件，调节养分分配，以使果树早结果，早丰产，稳产丰产，延长盛果期和经济寿命。因此，果树剪枝对果树的生长至关重要。果树在修剪完树枝后会留有很多的树枝，因此需要使用到碎枝机，将剪后的树枝进行破碎，防止剪后的树枝占用地面。

2、现有技术中的碎枝机有多种，例如专利号cn202022593535.8公开了一种后置式果园碎枝机、cn202022589579.3公开了一种前置式果园碎枝机、cn202022981884.7一种自走式果园碎枝机、cn202020204302.1公开了一种果园碎枝机，上述碎枝机虽然具备一定的碎枝能力，但是在实际使用过程中仍存在很大的不足：

3、树枝经过一次性破碎后直接排放，破碎后的碎枝尺寸悬殊、不均匀，导致碎枝效果较差；普遍采用手动进料模式进料，并不能在行进过程中实现自动进料，导致整体的碎枝效率得不到提升。

4、综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。

技术实现思路

1、本实用新型针对背景技术中的不足，提供一种果园碎枝机，可以在行进过程中实现自动进料，显著提高碎枝效率，确保破碎后碎枝的尺寸均匀，具有良好的碎枝效果。

2、为解决以上技术问题，本实用新型采用以下技术方案：

3、果园碎枝机，包括机架，机架两侧分别固接有支撑立板，机架后端设有脚轮，两个支撑立板之间有安装有进料辊和破碎辊，进料辊位于运动方向前端；进料辊主体上套设有多个梭形结构的进料叶片，破碎辊主体上安装有多个锤爪；进料辊下方设有下板，下板前端下方倾斜设置有多个底叉，底叉与进料叶片呈交错设置；破碎辊下后方设有筛板。

4、一种优化方案，进料辊和破碎辊的轴线呈平行设置，进料辊和破碎辊两端均与支撑立板转动连接。

5、进一步地，多个进料叶片呈等间距设置，梭形结构进料叶片沿旋转方向的前侧为凹形设置。

6、进一步地，进料辊上方设有盖板，盖板固接于支撑立板的相向内侧。

7、进一步地，破碎辊上方设有门体，门体与盖板铰接连接，门体可沿铰接处进行转动。

8、进一步地，下板固接于支撑立板的相向内侧，下板前端有与进料叶片对应设置的避让孔。

9、进一步地，筛板固接于支撑立板的相向内侧，且与下板相连接。

10、进一步地，底叉由前端的叉头和后端的叉管组成，叉头穿设在叉管内，叉头伸出长度可调，叉管固接于下板下方的筋板上。

11、进一步地，所述盖板上固定安装有齿轮箱，齿轮箱输入端与拖拉机动力装置相连接，齿轮箱输出端安装有与破碎辊平行设置的传动轴，破碎辊的轴头与传动轴的轴头通过带连接。

12、进一步地，所述进料辊由马达驱动，马达固接于支撑立板的内侧，马达输出轴与进料辊轴头通过链传动。

13、本实用新型采用以上技术方案后，与现有技术相比，具有以下优点：

14、本实用新型在行进过程中，进料辊高速转动，进料辊与底叉配合，进料辊上的梭形进料叶片，在旋转过程中将树枝卷至后方的破碎辊，实现自动进料，提高碎枝效率；破碎辊上的锤爪在高速转动过程中将树枝破碎，破碎后的树枝通过筛板进行筛分，满足破碎长度要求的碎枝由筛孔筛至地面上，不满足破碎长度要求的碎枝在破碎辊作用下继续破碎，最终使树枝完全破碎到合适长度，确保破碎后碎枝的尺寸均匀，具有良好的碎枝效果。

15、下面结合附图和实施例对本实用新型进行详细说明。

技术特征：

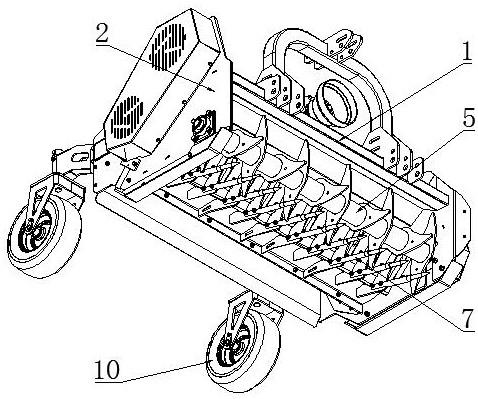

1.果园碎枝机，包括机架（1），机架（1）两侧分别固接有支撑立板（2），机架（1）后端设有脚轮（10），其特征在于：

2.如权利要求1所述的果园碎枝机，其特征在于：进料辊（5）和破碎辊（6）的轴线呈平行设置，进料辊（5）和破碎辊（6）两端均与支撑立板（2）转动连接。

3.如权利要求1所述的果园碎枝机，其特征在于：多个进料叶片（501）呈等间距设置，梭形结构的进料叶片（501）沿旋转方向的前侧为凹形设置。

4.如权利要求1所述的果园碎枝机，其特征在于：进料辊（5）上方设有盖板（3），盖板（3）固接于支撑立板（2）的相向内侧。

5.如权利要求4所述的果园碎枝机，其特征在于：破碎辊（6）上方设有门体（4），门体（4）与盖板（3）铰接连接，门体（4）可沿铰接处进行转动。

6.如权利要求5所述的果园碎枝机，其特征在于：下板（8）固接于支撑立板（2）的相向内侧，下板（8）前端有与进料叶片（501）对应设置的避让孔（801）。

7.如权利要求1所述的果园碎枝机，其特征在于：筛板（9）固接于支撑立板（2）的相向内侧，且与下板（8）相连接。

8.如权利要求1所述的果园碎枝机，其特征在于：底叉（7）由前端的叉头（701）和后端的叉管（702）组成，叉头（701）穿设在叉管（702）内，叉头（701）伸出长度可调，叉管（702）固接于下板（8）下方的筋板上。

9.如权利要求4所述的果园碎枝机，其特征在于：所述盖板（3）上固定安装有齿轮箱（12），齿轮箱（12）输入端与拖拉机动力装置相连接，齿轮箱（12）输出端安装有与破碎辊（6）平行设置的传动轴，破碎辊（6）的轴头与传动轴的轴头通过带连接。

10.如权利要求1所述的果园碎枝机，其特征在于：所述进料辊（5）由马达（11）驱动，马达（11）固接于支撑立板（2）的内侧，马达（11）输出轴与进料辊（5）轴头通过链传动。

技术总结
本技术公开了一种果园碎枝机，属于农业机械技术领域，包括机架，机架两侧分别固接有支撑立板，机架后端设有脚轮，两个支撑立板之间有安装有进料辊和破碎辊，进料辊位于运动方向前端；进料辊主体上套设有多个梭形结构的进料叶片，破碎辊主体上安装有多个锤爪；进料辊下方设有下板，下板前端下方倾斜设置有多个底叉，底叉与进料叶片呈交错设置；破碎辊下后方设有筛板。本技术提供的一种果园碎枝机，可以在行进过程中实现自动进料，显著提高碎枝效率，确保破碎后碎枝的尺寸均匀，具有良好的碎枝效果。

技术研发人员：王汉武
受保护的技术使用者：潍坊金瑞原农业机械有限公司
技术研发日：20221129
技术公布日：2024/1/13
