一种智能化仓储风道循环系统的制作方法

本技术涉及仓储，具体涉及一种智能化仓储风道循环系统。

背景技术：

1、仓储也称作保鲜储藏，其主要的内容是保鲜，即较长时间内，最大限度地保持一些农产品原有的品质和新鲜度。然而，采摘后的农产品很容易变质和腐烂，如果贮藏不当，不但会给城市增添大批的生物垃圾，同时会给市民生活带来不便，更重要的是造成资源的浪费，经济受损。因此，农产品保鲜是现代社会不可或缺的技术。在对农产品进行仓储过程中，需要通过风道来严格控制仓库内的氧浓度、温度、湿度和臭氧浓度，有利于降低农产品的呼吸作用，减缓衰老。

2、2017年1月25日，国家专利局公布的一种智能化仓储风道循环系统(授权公告号：cn106342495a)，在专利中提出通过设置平衡窗，空气可从外界进入到仓储主体的内部，从而调节氧浓度、温度、湿度和臭氧的浓度；另一方面分散窗设有汽雾化喷头，汽雾化喷头连接液氮发生装置，分散窗连接仓储主体，可以调节氧浓度和温度，循环管分别通过管道与水蒸气发生装置和臭氧发生装置连接，可以有效提高湿度和臭氧浓度，控制仓储系统的氧浓度、温度、湿度和臭氧的浓度，有利于降低农产品的呼吸作用，减缓衰老。

3、上述专利中的仓储风道循环装置，在使用过程中在恒温状态，不能及时对仓库本体内的低温空气进行循环流通，同时在进行循环流通过程中，不能及时控制气流的流速，影响智能化仓储对农产品的低温储存。

技术实现思路

1、鉴于现有技术中的上述缺陷或不足，期望提供一种智能化仓储风道循环系统。

2、一种智能化仓储风道循环系统，包括循环组件和仓库本体，所述循环组件安装在所述仓库本体上，且所述循环组件包括处理箱、输气管a、输气管b、循环管、循环泵和输气管c，所述处理箱安装在所述仓库本体外部，所述输气管a与所述处理箱连接，且所述输气管a与所述输气管b连接，所述输气管b上安装有喷头，所述循环管与所述输气管b连接，所述循环管与循环泵连接，循环泵的进料口上安装有输气管c，且所述输气管c与所述仓库本体上的排气槽连接，所述排气槽上安装有排气板，且所述排气板上安装有挡板，同时所述排气槽上还安装有调节机构。

3、本实用新型中，所述输气管a和所述循环管上安装有电磁阀a和电磁阀b。

4、本实用新型中，所述输气管b安装在所述仓库本体顶端。

5、本实用新型中，所述排气槽呈u型设置在所述仓库本体底端，所述排气板安装在所述排气槽底端上，且所述排气槽上卡接有可移动的所述挡板。

6、本实用新型中，所述排气板上设置有进气孔。

7、本实用新型中，所述调节机构包括调节电机、调节杆和调节板，调节板呈排列状安装在调节杆上，调节杆与调节电机连接，所述调节机构安装在所述仓库本体左右两侧的所述排气槽上

8、综上所述，本申请的有益效果：

9、一、排气槽和循环组件，通过在仓库本体上设置循环组件，使循环组件上的输气管a上的电磁阀a打开后，将处理箱内的低温氮和水蒸气从输气管a输入输气管b，从输气管b上安装的喷头喷出，对仓库本体内存储的农产品进行低温冷藏储存，气流从仓库顶端喷出后，从仓库本体底端设置的排气槽内被连接有循环泵的输气管c输入循环管，从循环管连接的输气管b上的喷头喷出，对仓库本体低温储藏的农产品进行低温循环流通，提高智能化仓储的空气循环流通效率；

10、二、调节机构，通过在仓库本体的排气槽内安装可以调节排风量的调节机构，使调节机构上的调节板呈并列状安装在排气槽内，同时调节板通过调节杆与调节电机连接，通过调节电机带动调节杆移动，调节调节板的开合间隙，调节排风量，提高智能化仓储的空气循环流通效率。

技术特征：

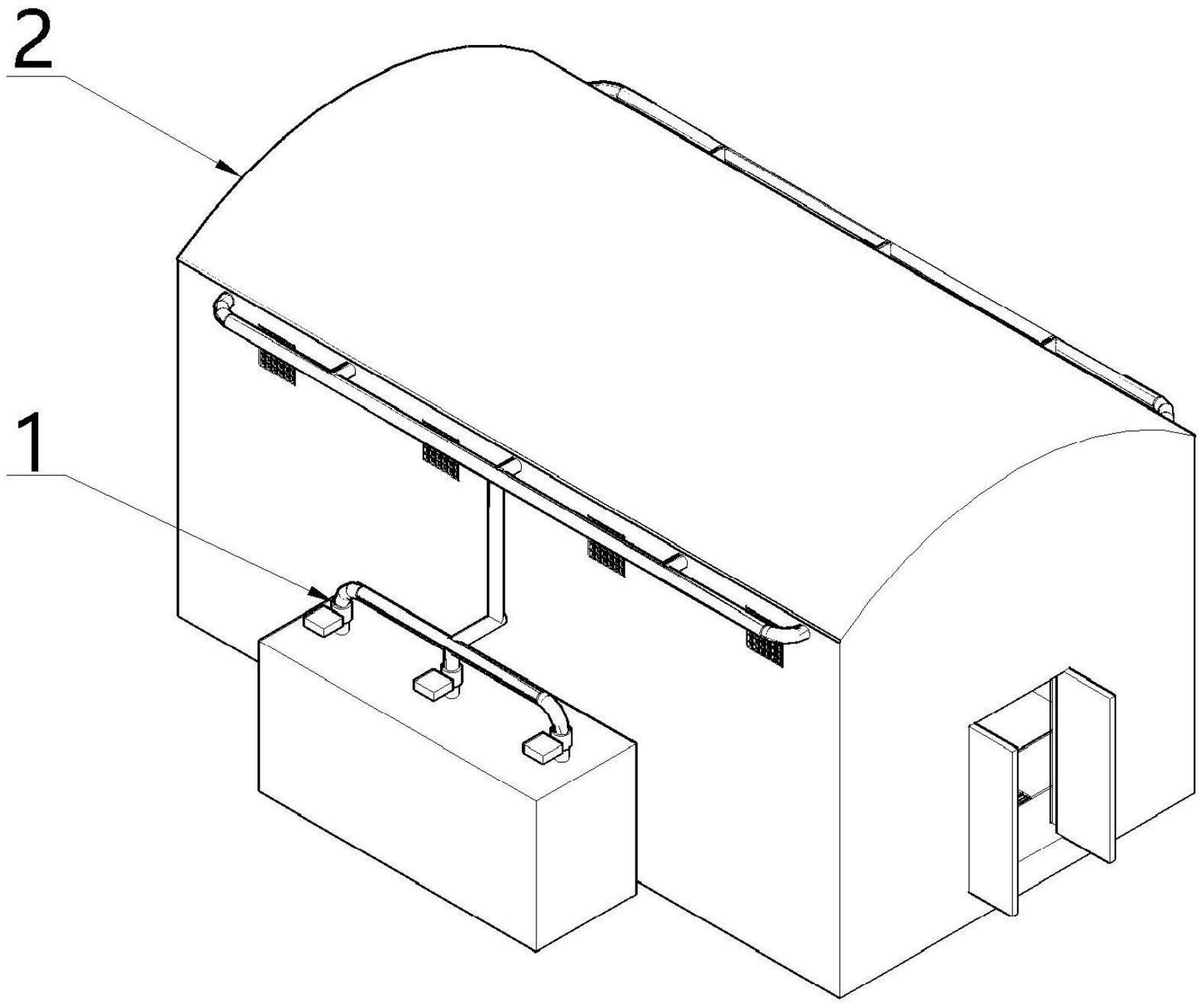

1.一种智能化仓储风道循环系统，包括循环组件(1)和仓库本体(2)，其特征是：所述循环组件(1)安装在所述仓库本体(2)上，且所述循环组件(1)包括处理箱(1.1)、输气管a(1.2)、输气管b(1.9)、循环管(1.5)、循环泵(1.7)和输气管c(1.8)，所述处理箱(1.1)安装在所述仓库本体(2)外部，所述输气管a(1.2)与所述处理箱(1.1)连接，且所述输气管a(1.2)与所述输气管b(1.9)连接，所述输气管b(1.9)上安装有喷头(1.4)，所述循环管(1.5)与所述输气管b(1.9)连接，所述循环管(1.5)与所述循环泵(1.7)连接，所述循环泵(1.7)的进料口上安装有所述输气管c(1.8)，且所述输气管c(1.8)与所述仓库本体(2)上的排气槽(2.1)连接，所述排气槽(2.1)上安装有排气板(3)，且所述排气板(3)上安装有挡板(4)，同时所述排气槽(2.1)上还安装有调节机构(5)。

2.根据权利要求1所述的一种智能化仓储风道循环系统，其特征是：所述输气管a(1.2)和所述循环管(1.5)上安装有电磁阀a(1.3)和电磁阀b(1.6)。

3.根据权利要求1所述的一种智能化仓储风道循环系统，其特征是：所述输气管b(1.9)安装在所述仓库本体(2)顶端。

4.根据权利要求1所述的一种智能化仓储风道循环系统，其特征是：所述排气板(3)上设置有进气孔。

5.根据权利要求1所述的一种智能化仓储风道循环系统，其特征是：所述调节机构(5)包括调节电机(5.1)、调节杆(5.2)和调节板(5.3)，调节板(5.3)呈并列状安装在调节杆(5.2)上，调节杆(5.2)与调节电机(5.1)连接，所述调节机构(5)安装在所述仓库本体(2)左右两侧的所述排气槽(2.1)上。

技术总结
本技术公开了一种智能化仓储风道循环系统，所述循环组件安装在所述仓库本体上，且所述循环组件包括处理箱、输气管A、输气管B、循环管、循环泵和输气管C，所述处理箱安装在所述仓库本体外部。通过在仓库本体上设置循环组件，使循环组件上的输气管A上的电磁阀A打开后，将处理箱内的低温氮和水蒸气从输气管A输入输气管B，从输气管B上安装的喷头喷出，对仓库本体内存储的农产品进行低温冷藏储存，气流从仓库顶端喷出后，从仓库本体底端设置的排气槽内被连接有循环泵的输气管C输入循环管，从循环管连接的输气管B上的喷头喷出，对仓库本体低温储藏的农产品进行低温循环流通，提高智能化仓储的空气循环流通效率。

技术研发人员：曲纲
受保护的技术使用者：三河市禾牧农业新技术有限公司
技术研发日：20221230
技术公布日：2024/1/13
