一种拾棉机的制作方法

本发明涉及拾棉机，具体的，涉及一种拾棉机。

背景技术：

1、目前在采摘棉花时，都会用到棉花收获机，大大提高了收获效率，同时也降低了很多人工成本。但是在收获过后，地面上仍留存有较多落地棉，与落地棉一同掉落至地面上的还有棉杆等一系列杂质，如果只通过人工将落地棉拾取，费时费力，降低了经济效益，但使用现有的拾棉机拾取落地棉还会存在以下问题：

2、现有的拾棉机仅仅只是将落地棉以及棉杆等杂质拾取起来，并不会对其中的杂质进行处理，导致后续仍需人工进行分拣。

技术实现思路

1、本发明提出一种拾棉机，解决了相关技术中的拾棉机不会对拾取的落地棉进行除杂，导致后续仍需人工进行分拣的问题。

2、本发明的技术方案如下：

3、一种拾棉机，包括

4、拾棉车，

5、一级除杂组件，设置在所述拾棉车上，所述一级除杂组件包括

6、采摘罩，设置在所述拾棉车上，具有凹槽，所述凹槽开口朝向地面，

7、拾棉辊，转动设置在所述采摘罩上，位于所述凹槽内，所述拾棉辊与所述采摘罩内壁之间形成入口，所述拾棉辊转动后用于将落地棉拾进所述入口，

8、除杂齿条辊和毛刷辊，二者均转动设置在所述采摘罩上，且均位于所述凹槽内，所述除杂齿条辊和所述毛刷辊之间形成除杂间隙，

9、弧形导板，设置在所述采摘罩上，位于所述除杂齿条辊底部，与所述除杂齿条辊之间形成第一输送通道，

10、二级除杂组件，设置在所述拾棉车上，所述落地棉依次经过所述入口、所述除杂间隙、所述第一输送通道和所述二级除杂组件。

11、作为进一步的技术方案，所述毛刷辊为若干个，若干个所述毛刷辊均位于所述拾棉辊和所述除杂齿条辊之间。

12、作为进一步的技术方案，所述采摘罩铰接设置在所述拾棉车上，还包括

13、驱动件，铰接设置在所述拾棉车上，所述驱动件驱动端铰接设置在所述采摘罩上。

14、作为进一步的技术方案，所述一级除杂组件还包括

15、托辊，所述除杂齿条辊和所述托辊均转动设置在所述采摘罩一端，所述托辊、所述拾棉辊和所述采摘罩内壁之间形成所述入口。

16、作为进一步的技术方案，所述拾棉车具有风道，所述二级除杂组件包括

17、集料箱和收料箱，二者均设置在所述拾棉车上，所述风道连通所述收料箱，

18、若干个喂花辊、打散刺钉辊、所述除杂齿条辊和输送辊，均转动设置在所述拾棉车上，若干个所述喂花辊对称设置，相邻两个所述喂花辊之间形成均匀下料间隙，所述均匀下料间隙连通所述集料箱底部，

19、所述打散刺钉辊和所述除杂齿条辊下方均设置有所述弧形导板，所述弧形导板具有除杂通孔，所述弧形导板和所述打散刺钉辊之间形成打散通道，所述弧形导板和所述除杂齿条辊之间形成除杂通道，所述输送辊和所述除杂齿条辊之间形成第二输送通道，所述落地棉依次经过所述均匀下料间隙、所述打散通道、所述除杂通道、所述第二输送通道和所述风道。

20、作为进一步的技术方案，所述拾棉车还具有除杂口，所述二级除杂组件还包括

21、除杂绞龙件，设置在所述拾棉车上，位于所述除杂口处，所述打散通道和所述除杂通道均位于所述除杂绞龙件上方。

22、作为进一步的技术方案，还包括输送组件，所述输送组件用于将所述第一输送通道内的所述落地棉转运至所述集料箱内，所述输送组件包括

23、所述输送辊和导向板，所述输送辊转动设置在所述采摘罩上，位于所述凹槽内，所述输送辊和所述导向板之间形成第三输送通道，

24、输送绞龙件，设置在所述采摘罩上，位于所述凹槽内，

25、循环输送件，设置在所述拾棉车上，所述落地棉依次经过所述第一输送通道、所述第三输送通道、所述输送绞龙件、所述循环输送件和所述集料箱。

26、作为进一步的技术方案，还包括

27、隔板，设置在所述采摘罩上，位于所述除杂齿条辊一侧，且位于所述拾棉辊和所述输送辊之间。

28、作为进一步的技术方案，还包括

29、风机，设置在所述拾棉车上，位于所述风道内。

30、本发明的工作原理及有益效果为：

31、本发明中，使用现有拾棉机仅仅只是将落地棉以及棉杆等杂质拾取起来，并不会对其中的杂质进行处理，导致后续仍需人工进行分拣，所以通常会在拾棉机利用端部的采摘头将落地棉以及棉杆等杂质拾取起来之后，加入除杂设备，后续对其进行除杂，将棉杆和棉壳等杂质去除，但使用一段时间后，发现加入的除杂设备过于庞大，不方便带动其一边拾取一边进行除杂。

32、进一步设计将一级除杂组件设置在采摘罩内，在拾取落地棉等物质的同时，对其进行除杂处理，拾棉车带动其正常移动工作；具有凹槽的采摘罩设置在拾棉车上，凹槽开口朝向地面，便于一级除杂过程中，分离出来的棉杆等杂质直接落到地面上，转动的拾棉辊转动后就能够将落地棉等物质从入口拾取起来，同时加入转动的除杂齿条辊、毛刷辊和固定设置在采摘罩上的弧形导板，从入口进入凹槽的落地棉等物质先经过除杂间隙，被除杂齿条辊和毛刷辊除杂，棉杆等物质直接掉落至地面，之后从第一输送通道输送至拾棉车上的二级除杂组件上，可以通过循环带或提升机等形式，进行落地棉的转运，设计二级除杂组件是为了进一步对其进行除杂处理，经过采摘罩内的一级除杂后，也便于二级除杂组件工作，提高了整体的工作效率，防止直接利用一整套除杂组件同时对所有的落地棉进行处理，所以设计在采摘罩内先进行初级除杂，同时不影响拾取操作，各个工件之间结构紧凑，方便拆卸维修。

技术特征：

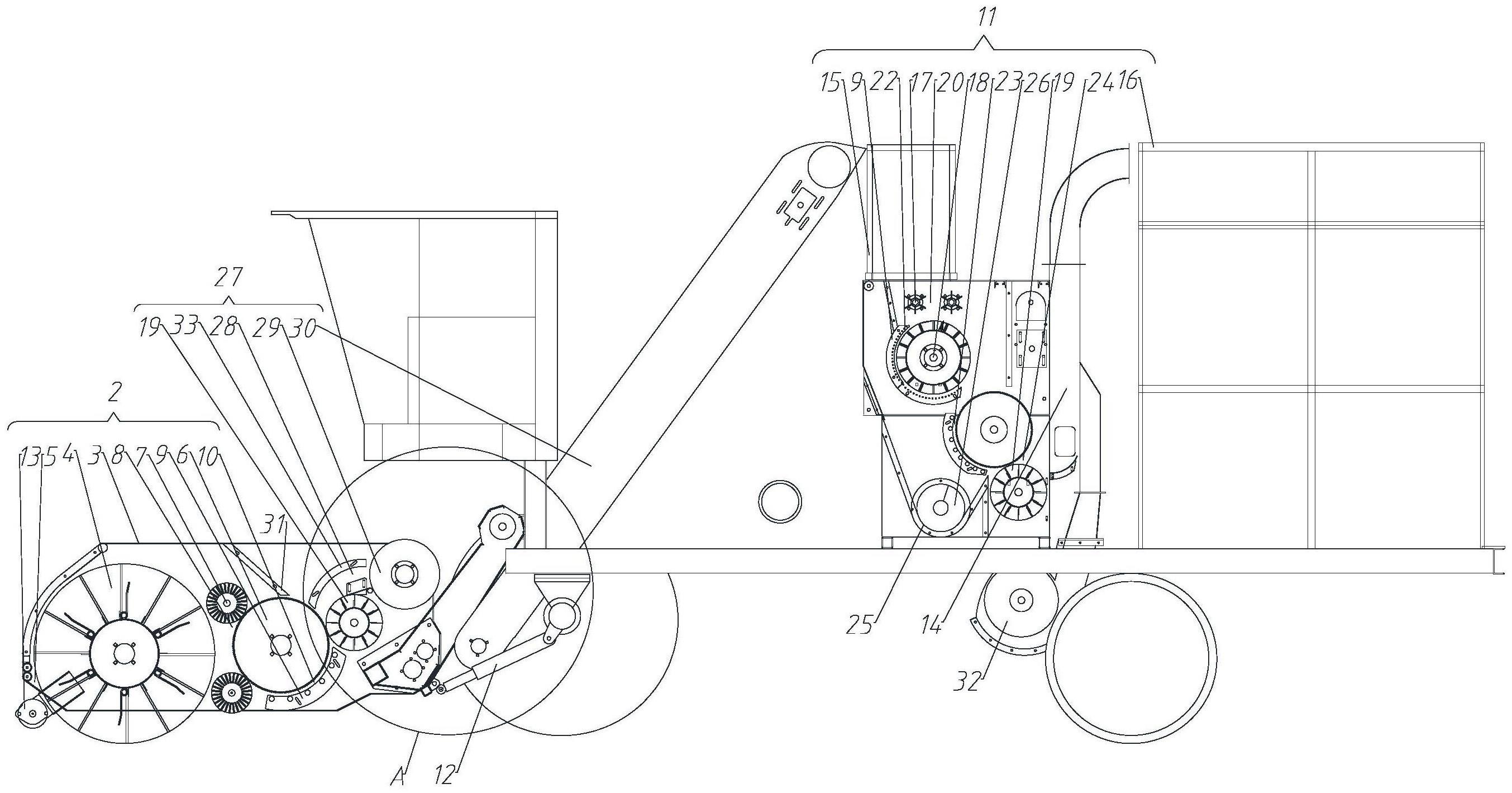

1.一种拾棉机，其特征在于，包括

2.根据权利要求1所述的一种拾棉机，其特征在于，所述毛刷辊(7)为若干个，若干个所述毛刷辊(7)均位于所述拾棉辊(4)和所述除杂齿条辊(6)之间。

3.根据权利要求1所述的一种拾棉机，其特征在于，所述采摘罩(3)铰接设置在所述拾棉车(1)上，还包括

4.根据权利要求1所述的一种拾棉机，其特征在于，所述一级除杂组件(2)还包括

5.根据权利要求1所述的一种拾棉机，其特征在于，所述拾棉车(1)具有风道(14)，所述二级除杂组件(11)包括

6.根据权利要求5所述的一种拾棉机，其特征在于，所述拾棉车(1)还具有除杂口(25)，所述二级除杂组件(11)还包括

7.根据权利要求5所述的一种拾棉机，其特征在于，还包括输送组件(27)，所述输送组件(27)用于将所述第一输送通道(10)内的所述落地棉转运至所述集料箱(15)内，所述输送组件(27)包括

8.根据权利要求7所述的一种拾棉机，其特征在于，还包括

9.根据权利要求5所述的一种拾棉机，其特征在于，还包括

技术总结
本发明涉及拾棉机技术领域，提出了一种拾棉机，包括拾棉车，一级除杂组件设置在所述拾棉车上，所述一级除杂组件包括采摘罩设置在所述拾棉车上，具有凹槽，所述凹槽开口朝向地面，拾棉辊转动设置在所述采摘罩上，位于所述凹槽内，所述拾棉辊与所述采摘罩内壁之间形成入口，所述拾棉辊转动后用于将落地棉拾进所述入口，除杂齿条辊和毛刷辊，二者均转动设置在所述采摘罩上，且均位于所述凹槽内，所述除杂齿条辊和所述毛刷辊之间形成除杂间隙。通过上述技术方案，解决了现有技术中的落地棉进行除杂，导致后续仍需人工进行分拣的问题。

技术研发人员：张志成
受保护的技术使用者：邯郸市协昌机械设备有限公司
技术研发日：
技术公布日：2024/1/13
