一种银杏树移植转运装置的制作方法

本发明属于银杏苗木移植的，尤其涉及一种银杏树移植转运装置。

背景技术：

1、银杏是银杏科、银杏属植物，树形优美，春夏季叶色嫩绿，秋季变成黄色，颇为美观，常用作庭园树及行道树，在银杏树的生产过程中，银杏树均采用移植的方法进行栽种，针对银杏树木的移植方法的主要步骤有：移植前准备；起挖；起运；栽植；但在移植前准备时，需要进行树木断根，再挖起土球，同时对土球进行浇灌后打包，现有技术通常采用草绳将土球包扎成网状，便于运输，但是该方法在使用时，需要多人合作，对银杏根部土球进行捆扎，在运输途中，根部水分容易流失，同时遇到颠簸时不能对根部及土球进行缓冲，容易造成根部的损伤。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本发明提供一种银杏树移植转运装置，存放件受到颠簸时，将内部的水挤压至浸润件内，对浸润件内的海绵吸附件进行湿润，水分从海绵吸附件内挥发，对树苗根部的土壤进行湿润，减少根部土壤水分的挥发，存放件恢复时，通过浸润连接软管吸附暂存件内的水分进行补充；同时浸润组件能够对根部颠簸进行缓冲，减少转运过程中的损伤。

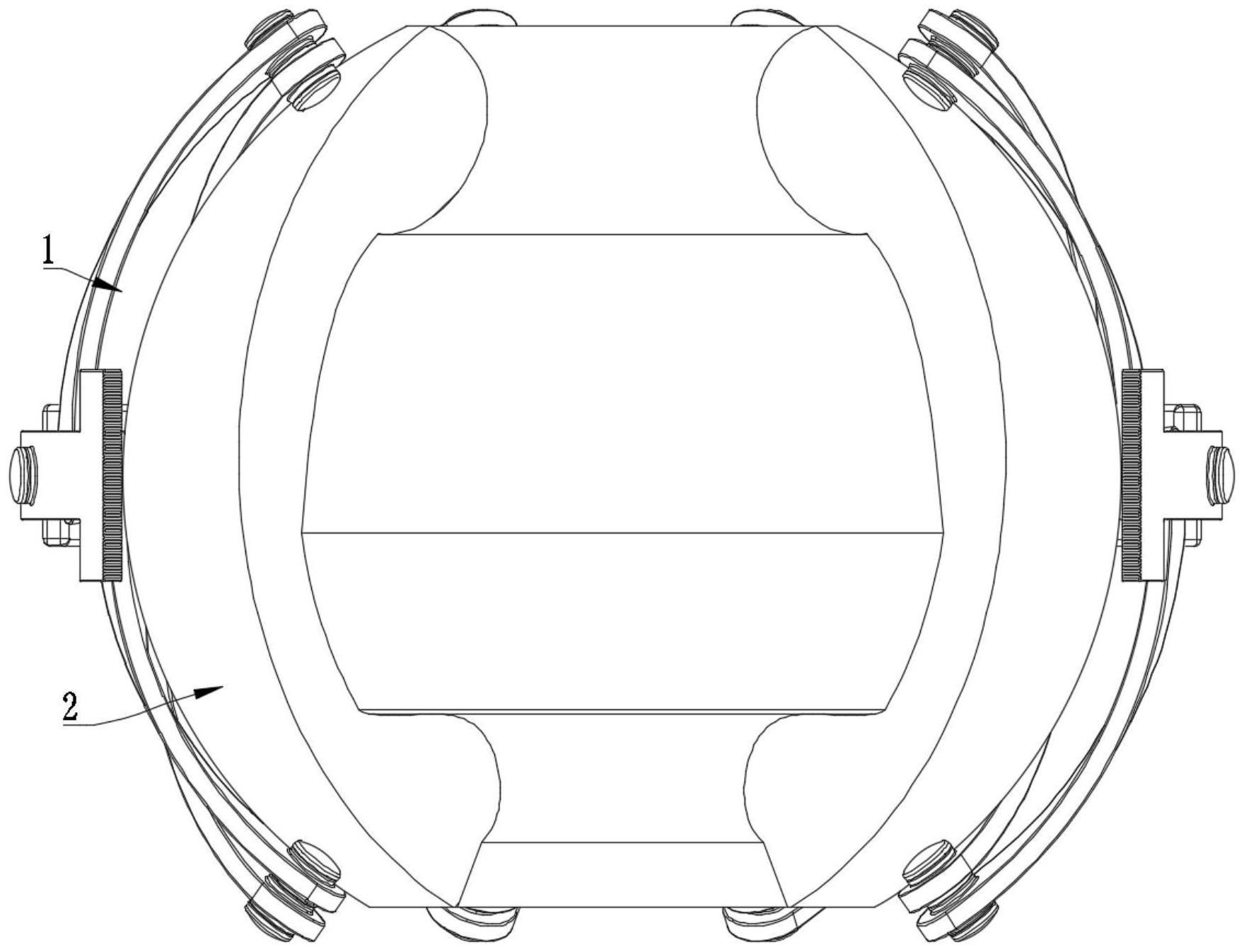

2、本发明采用的技术方案如下：一种银杏树移植转运装置，包括外收拢支撑组件、内收拢缓冲浸润装置、驱动组件和固定组件，所述内收拢缓冲浸润装置设于外收拢支撑组件内，所述驱动组件与外收拢支撑组件相连，驱动组件对外收拢支撑组件进行驱动，外收拢支撑组件对内收拢缓冲浸润装置进行支撑和驱动，所述外收拢支撑组件活动设于固定组件内，固定组件对外收拢支撑组件进行支撑和限位；

3、所述内收拢缓冲浸润装置包括内收拢缓冲弹性件和浸润组件，所述内收拢缓冲弹性件与外收拢支撑组件内侧壁相连，外收拢支撑组件对内收拢缓冲弹性件进行支撑，所述内收拢缓冲弹性件内侧壁从下至上依次设有下承托弹性件、弹性贴合件和上限位弹性件，所述下承托弹性件的下端与内收拢缓冲弹性件底壁相连，所述弹性贴合件与下承托弹性件上端相连，所述上限位弹性件的下端与弹性贴合件相连，所述上限位弹性件的上端与内收拢缓冲弹性件内侧壁相连，下承托弹性件、弹性贴合件和上限位弹性件均采用弹性柔性材质设置，充气时能够膨胀贴合树苗根部泥土设置，所述内收拢缓冲弹性件与下承托弹性件、弹性贴合件和上限位弹性件之间设有存气内腔，所述浸润组件的下端设于存气内腔中，所述浸润组件的上端贯穿上限位弹性件设于内收拢缓冲弹性件上端，所述内收拢缓冲弹性件上端设有暂存件，暂存件上设有进水控制口，所述浸润组件的上端分别与上限位弹性件的上端和暂存件相连；暂存件和浸润组件内存放有水，在运输树苗的过程中，能够对根部及土壤进行湿润，减少水分的蒸发。

4、其中，所述浸润组件包括存放件、浸润连接软管、浸润连接支管和浸润件，所述存放件设于存气内腔中，存放件采用弹性材质设置，所述浸润连接软管的一端与存放件相连，所述浸润连接软管的另一端与暂存件贯通连接，所述浸润件的一端与暂存件相连，所述浸润件的另一端与上限位弹性件相连，所述浸润连接支管连接浸润件和浸润连接软管设置，所述浸润件内设有海绵吸附件；水源从暂存件内通过浸润连接软管进入存放件内，当存放件受到颠簸时，将内部的水挤压至浸润件内，对浸润件内的海绵吸附件进行湿润，水分从海绵吸附件内挥发，对树苗根部的土壤进行湿润，减少根部土壤水分的挥发，当存放件恢复时，通过浸润连接软管吸附暂存件内的水分进行补充。

5、进一步地，所述驱动组件包括固定框、电机、主动齿轮、驱动杆、旋转杆和从动齿轮，所述电机设于固定框的一侧壁内，固定框对电机进行支撑和固定，所述驱动杆活动设于固定框内，所述电机的输出轴端与驱动杆相连，电机为正反两转电机，电机对驱动杆进行驱动，驱动杆在电机的带动下旋转，所述主动齿轮设于驱动杆上，所述旋转杆活动设于固定框内，所述从动齿轮设于旋转杆上，所述从动齿轮与驱动齿轮啮合连接；电机工作带动驱动杆旋转，驱动杆带动主动齿轮旋转，主动齿轮带动与之啮合的从动齿轮旋转，从动齿轮带动旋转杆旋转。

6、优选地，所述旋转杆的一端设有磁性件，所述固定框的一侧壁内设有线圈，所述线圈靠近磁性件设置，线圈通电后产生与磁性件相异的磁性，固定框对旋转杆进行吸附固定，实现旋转杆的固定。

7、作为本发明优选地，所述外收拢支撑组件包括外限位卡合件、滑动收拢件、v型铰接件一、v型铰接件二、x型铰接件一、x型铰接件二和x型驱动铰接件，所述外限位卡合件与固定框外侧壁相连，固定框对外限位卡合件进行支撑和固定，所述外限位卡合件设有两组，分别为外限位卡合件一和外限位卡合件二，所述外限位卡合件一和外限位卡合件二均设于固定框外侧壁上，所述滑动收拢件设有两组，分别为滑动收拢件一和滑动收拢件二，所述滑动收拢件一靠近外限位卡合件一内侧壁活动设置，所述滑动收拢件二靠近外限位卡合件二内侧壁活动设置，所述外限位卡合件一内设有外限位卡槽一，所述外限位卡合件二内设有外限位卡槽二，所述滑动收拢件一内设有内滑动卡槽一，所述滑动收拢件二内设有内滑动卡槽二，所述内滑动卡槽一与外限位卡槽一贯通连接，所述内滑动卡槽二与外限位卡槽二贯通连接，所述x型驱动铰接件活动设于固定框上，所述x型驱动铰接件设于外限位卡合件一和外限位卡合件二之间，所述x型驱动铰接件与旋转杆相连，旋转杆带动x型驱动铰接件旋转，所述x型铰接件一中部位置活动连接有卡件一，所述卡件一活动贯穿内滑动卡槽一设于外限位卡槽一内，所述x型铰接件二中部位置活动连接有卡件二，所述卡件二活动贯穿内滑动卡槽二设于外限位卡槽二内，所述x型铰接件一的端部与x型驱动铰接件的端部活动连接，所述x型铰接件二的端部与x型驱动铰接件的端部活动连接，所述v型铰接件一的中部位置活动设于滑动收拢件一内侧壁上，所述v型铰接件二的中部位置活动设于滑动收拢件二内侧壁上，所述v型铰接件一的端部与x型铰接件一的端部活动连接，所述v型铰接件二的端部与x型铰接件二的端部活动连接。

8、其中，所述x型驱动铰接件包括驱动铰接件一、驱动铰接件二和套件，所述套件活动设于固定框外侧壁上，所述驱动铰接件二的中部位置与套件相连，所述旋转杆的另一端贯穿固定框侧壁、套件和驱动铰接件二设置，所述旋转杆的另一端与驱动铰接件一中部位置相连；旋转杆旋转带动驱动铰接件一旋转。

9、进一步地，所述x型铰接件一包括旋转件一和旋转件二，所述旋转件一和旋转件二中部通过卡件一活动连接，所述旋转件一的上端与驱动铰接件一的上端活动连接，所述旋转件二的下端与驱动铰接件二的下端活动连接，所述v型铰接件一的上端与旋转件二的上端活动连接，所述v型铰接件一的下端与旋转件一的下端活动连接；所述x型铰接件二包括旋转件三和旋转件四，所述旋转件三和旋转件四中部通过卡件二活动连接，所述旋转件四的上端与驱动铰接件二的上端活动连接，所述旋转件三的下端与驱动铰接件一的下端活动连接，所述v型铰接件二的上端与旋转件三的上端活动连接，所述v型铰接件二的下端与旋转件四的下端活动连接；

10、需要对外收拢支撑组件进行扩张时，旋转杆旋转带动驱动铰接件一旋转，驱动铰接件一的上端带动旋转件一旋转，驱动铰接件一的下端带动旋转件三旋转，旋转件一带动v型铰接件一旋转外扩，旋转件三带动v型铰接件二旋转外扩，v型铰接件一带动旋转件二旋转，同时带动滑动收拢件一外扩，v型铰接件二带动旋转件四旋转，旋转件二和旋转件四带动驱动铰接件二旋转，卡件一在x型铰接件一的带动下沿内滑动卡槽一和外限位卡槽一滑动，同时滑动收拢件一与卡件一发生相对运动，卡件二在x型铰接件二的带动下沿内滑动卡槽二和外限位卡槽二滑动，同时滑动收拢件二与卡件二发生相对运动，直至滑动收拢件一和滑动收拢件二对接，整体呈球形扩张状态，带动内收拢缓冲弹性件呈扩张状态；

11、需要对外收拢支撑组件进行收拢时，旋转杆旋转带动驱动铰接件一反向旋转，驱动铰接件一的上端带动旋转件一旋转，驱动铰接件一的下端带动旋转件三旋转，旋转件一带动v型铰接件一旋转收拢，旋转件三带动v型铰接件二旋转收拢，v型铰接件一带动旋转件二旋转，同时带动滑动收拢件一收拢，v型铰接件二带动旋转件四旋转，旋转件二和旋转件四带动驱动铰接件二收拢，卡件一在x型铰接件一的带动下沿内滑动卡槽一和外限位卡槽一滑动，同时滑动收拢件一与卡件一发生相对运动，卡件二在x型铰接件二的带动下沿内滑动卡槽二和外限位卡槽二滑动，同时滑动收拢件二与卡件二发生相对运动，滑动收拢件一和滑动收拢件二分离，整体呈半球形收拢状态。

12、优选地，所述浸润连接软管内设有单向控制阀一，单向控制阀一控制暂存件内的水进入存放件内，存放件内的水不能进入暂存件中，所述浸润连接支管内设有单向控制阀二，单向控制阀二控制存放件内的水进入浸润件内，浸润件中的水不能进入存放件中。

13、作为本发明优选地，所述内收拢缓冲弹性件上设有进出气控制口，所述进出气控制口与存气内腔贯通连接，所述进出气控制口内设有控制阀，控制阀打开，外接充气设备通过进出气控制口与充气内腔相连，气体冲进充气内腔中；所述下承托弹性件、弹性贴合件和上限位弹性件内设有外腔，树苗根部土壤设于外腔中，下承托弹性件、弹性贴合件和上限位弹性件充气膨胀，下承托弹性件对根部土壤下端进行支撑，上限位弹性件对根部土壤上端进行限位，弹性贴合件对根部土壤进行加固。

14、其中，所述固定组件为上端开口的中空腔体结构设置，所述固定组件包括固定框型件，所述固定框型件内侧壁和底壁均设有橡胶层，所述外收拢支撑组件活动卡接设于固定框型件内。

15、采用上述结构后，本发明有益效果如下：

16、(1)水源从暂存件上的进水控制口进入暂存件，当存放件受到颠簸时，存放件内的水通过单向控制阀二挤压至浸润件内，对浸润件内的海绵吸附件进行湿润，水分从海绵吸附件内挥发，对树苗根部的土壤进行湿润，减少根部土壤水分的挥发，当存放件恢复时，通过浸润连接软管和单向控制阀一吸附暂存件内的水分补充直存放件内。

17、(2)在浸润组件内的水的流动过程中，减少了颠簸对根部的损坏以及根部土壤的破坏；同时下承托弹性件、弹性贴合件和上限位弹性件内均填充有气体，也能够对颠簸进行缓冲。

18、(3)树苗根部土壤设于外腔中，下承托弹性件、弹性贴合件和上限位弹性件充气膨胀，下承托弹性件对根部土壤下端进行支撑，上限位弹性件对根部土壤上端进行限位，弹性贴合件对根部土壤进行加固。

19、(4)单向控制阀一控制暂存件内的水进入存放件内，存放件内的水不能进入暂存件中，单向控制阀二控制存放件内的水进入浸润件内，浸润件中的水不能进入存放件中。
