一种用于水稻花期离体杂交的多功能培养装置的制作方法

本实用新涉及水稻杂交，尤其涉及一种用于水稻花期离体杂交的多功能培养装置。

背景技术：

1、杂交水稻指选用两个在遗传上有一定差异，同时它们的优良性状又能互补的水稻品种进行杂交，生产具有杂种优势的第一代杂交种，就是杂交水稻，水稻花期离体杂交是将杂交水稻露出土壤部分的茎秆剪断并修整枝叶后使用营养液对其进行培养，所以就需要一种多功能培养装置。

2、现有的，如中国专利号：cn 216775726 u中一种用于水稻花期离体杂交的多功能培养装置，包括培养箱和培养皿，所述培养箱的内壁固定安装有两个对称的安装杆，两个安装杆的中间固定安装有两个放置板，两个放置板的上表面均开设有矩形槽，两个矩形槽的内壁均转动连接有丝杠，丝杠的表面螺纹连接有滑动块，滑动块的上表面与培养皿的下表面固定连接。该用于水稻花期离体杂交的多功能培养装置，在对开花期立体杂交水稻进行培养时，当营养液的浓度降低至一定值时，营养液浓度传感器将信号传递给plc控制器，plc控制器先控制排液泵工作将培养皿中的营养液排出后，再启动输送泵，将营养液箱内的营养液输送入培养皿的内部，从而实现自动对营养液进行更换的目的。

3、上述专利中，虽然该装置能实现自动对营养液进行更换的目的，保证了杂交水稻的正常培养，但是该装置没有设置相应的隔离装置，会导致在给水稻杂交授粉的时候，使得花粉容易混合，从而影响水稻培养的效果，所以就需要一种新型的培养装置，来解决上述所提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中装置没有设置相应的隔离装置，会导致在给水稻杂交授粉的时候，使得花粉容易混合，从而影响水稻培养的效果的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于水稻花期离体杂交的多功能培养装置，包括底座，所述底座的顶部固定安装有一组支撑架，一组所述支撑架其中两个相对一侧之间均固定安装有透明板，一组所述支撑架的顶部固定安装有透明顶棚，所述底座的顶部固定安装有两个营养槽，两个所述营养槽的相对一侧之间固定连通有三个导管，两个所述营养槽的顶部均设置有一组培养皿，所述透明顶棚的底部固定安装有一组加强板，一组所述加强板的底部均固定安装有电动伸缩杆，一组所述电动伸缩杆的底部均固定套设有隔离罩，且每个隔离罩分别位于每个培养皿的上方。

3、优选的，两个所述营养槽其中一个的外壁一侧固定连通有第一输液管，且第一输液管的输入端贯穿透明板的外壁一侧，所述第一输液管的输入端固定连通有第一水泵，且第一水泵的输入端固定连通有水箱，所述水箱的顶部固定安装在底座的底部，所述第一水泵的外表壁固定套设有第一套筒，两个所述营养槽其中一个的外表一侧固定连通有第二输液管，所述第二输液管的输出端固定连通有第二水泵，一组所述支撑架其中一个的外壁一侧固定安装有固定板，所述固定板的外壁一侧设置有plc控制器，方便在plc控制器的作用下，定时控制第一水泵和第二水泵，更换营养槽中的培养液。

4、优选的，所述第二水泵的输出端固定连通有废液箱，所述废液箱的顶部固定安装有第二套筒，且第二套筒的内表壁固定套设在第二水泵的外表壁，方便在废液箱的作用下，收集废液。

5、优选的，所述废液箱的底部设置有排液端，所述排液端的外表壁活动套设有顶盖，方便在排液端的作用下，排出废液。

6、优选的，所述底座和透明顶棚的相对一侧之间活动安装有两组透明门，两组所述透明门的外壁一侧均固定安装有把手，方便在透明门的作用下，阻挡灰尘。

7、优选的，所述底座的底部固定插设有一组支腿，一组所述支腿的底部均固定套设有圆板，方便在支腿的作用下，支撑整个装置。

8、与现有技术相比，本实用新型的优点和积极效果在于，

9、1、本实用新型中，首先把需要培养的杂交水稻移栽在培养皿中，然后向水稻授花粉，授完花粉之后，启动电动伸缩杆，会使得隔离罩向下移动，直至把水稻完全覆盖，这就能阻止花粉在水稻间混合，就解决了现有技术中装置没有设置相应的隔离装置，会导致在给水稻杂交授粉的时候，使得花粉容易混合，从而影响水稻培养的效果的问题。

10、2、本实用新型中，通过plc控制器，定时启动第二水泵，排空营养槽中的营养液，然后再启动第一水泵，抽取水箱中的营养液，这样就能对营养槽中的营养液实现自动更换的功效，从而保证了杂交水稻的营养供给。

技术特征：

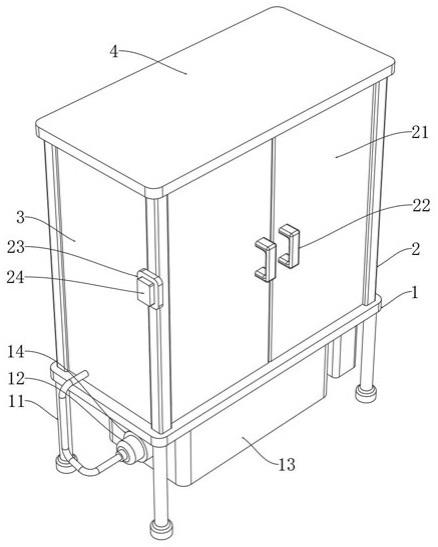

1.一种用于水稻花期离体杂交的多功能培养装置，其特征在于：包括底座（1），所述底座（1）的顶部固定安装有一组支撑架（2），一组所述支撑架（2）其中两个相对一侧之间均固定安装有透明板（3），一组所述支撑架（2）的顶部固定安装有透明顶棚（4），所述底座（1）的顶部固定安装有两个营养槽（5），两个所述营养槽（5）的相对一侧之间固定连通有三个导管（6），两个所述营养槽（5）的顶部均设置有一组培养皿（7），所述透明顶棚（4）的底部固定安装有一组加强板（8），一组所述加强板（8）的底部均固定安装有电动伸缩杆（9），一组所述电动伸缩杆（9）的底部均固定套设有隔离罩（10），且每个隔离罩（10）分别位于每个培养皿（7）的上方。

2.根据权利要求1所述的一种用于水稻花期离体杂交的多功能培养装置，其特征在于：两个所述营养槽（5）其中一个的外壁一侧固定连通有第一输液管（11），且第一输液管（11）的输入端贯穿透明板（3）的外壁一侧，所述第一输液管（11）的输入端固定连通有第一水泵（12），且第一水泵（12）的输入端固定连通有水箱（13），所述水箱（13）的顶部固定安装在底座（1）的底部，所述第一水泵（12）的外表壁固定套设有第一套筒（14），两个所述营养槽（5）其中一个的外表一侧固定连通有第二输液管（15），所述第二输液管（15）的输出端固定连通有第二水泵（16），一组所述支撑架（2）其中一个的外壁一侧固定安装有固定板（23），所述固定板（23）的外壁一侧设置有plc控制器（24）。

3.根据权利要求2所述的一种用于水稻花期离体杂交的多功能培养装置，其特征在于：所述第二水泵（16）的输出端固定连通有废液箱（17），所述废液箱（17）的顶部固定安装有第二套筒（18），且第二套筒（18）的内表壁固定套设在第二水泵（16）的外表壁。

4.根据权利要求3所述的一种用于水稻花期离体杂交的多功能培养装置，其特征在于：所述废液箱（17）的底部设置有排液端（19），所述排液端（19）的外表壁活动套设有顶盖（20）。

5.根据权利要求1所述的一种用于水稻花期离体杂交的多功能培养装置，其特征在于：所述底座（1）和透明顶棚（4）的相对一侧之间活动安装有两组透明门（21），两组所述透明门（21）的外壁一侧均固定安装有把手（22）。

6.根据权利要求1所述的一种用于水稻花期离体杂交的多功能培养装置，其特征在于：所述底座（1）的底部固定插设有一组支腿（25），一组所述支腿（25）的底部均固定套设有圆板（26）。

技术总结
本技术提供的一种用于水稻花期离体杂交的多功能培养装置，涉及水稻杂交技术领域,包括底座，底座的顶部固定安装有一组支撑架，一组支撑架其中两个相对一侧之间均固定安装有透明板，一组支撑架的顶部固定安装有透明顶棚。首先把需要培养的杂交水稻移栽在培养皿中，然后向水稻授花粉，授完花粉之后，启动电动伸缩杆，会使得隔离罩向下移动，直至把水稻完全覆盖，这就能阻止花粉在水稻间混合，通过PLC控制器，定时启动第二水泵，排空营养槽中的营养液，然后再启动第一水泵，抽取水箱中的营养液，这样就能对营养槽中的营养液实现自动更换的功效。

技术研发人员：徐进,徐志强
受保护的技术使用者：常熟市种业有限公司
技术研发日：20230104
技术公布日：2024/1/12
