一种搅拌抛洒机的制作方法

本技术涉及水产饲料设备，具体为一种搅拌抛洒机。

背景技术：

1、在水产养殖时，由于鱼、虾、蟹等水产生物在生长的过程中需要钙、镁、锌和维生素等多种营养成分，单一的饲料很难满足不同水产生物的生长需求，故人们经常会将含有不同营养成分的饲料进行混合搅拌后再对其进行抛洒投喂，而人工的搅拌和抛洒不仅效率较低，还会浪费大量的人力，因此部分养殖商会选择使用抛洒搅拌机来对饲料进行搅拌和抛洒。

2、中国授权的公开号为cn217936919u，名为一种水产饲料搅拌抛洒装置的专利，该装置包括机架、搅拌组件和抛料组件；机架包括架体、料桶和出料管道；架体上安装有料桶；料桶的底部设置有出料管道；搅拌组件包括搅拌电机、搅拌轴和搅拌件；搅拌电机安装于料桶的外侧底部；搅拌电机的输出端向上延伸贯穿料桶，与搅拌轴连接；搅拌件设置于搅拌轴上；抛料组件位于出料管道的下方；抛料组件包括抛料电机和抛料盘；抛料电机与抛料盘转动连接；抛料盘位于出料管道的出口端下方，该实用新型通过搅拌件取代人工搅拌，搅拌时间短，搅拌效率高，搅拌后的水产饲料通过抛料组件抛洒，抛洒范围广，有效防止水产饲料堆积，避免养殖水域污染，提高水产养殖效果。

3、上述装置虽然能够有效防止水产饲料堆积，避免养殖水域污染，提高水产养殖效果，但是该装置在使用时还存在一些问题：

4、1.该装置不具备方便和减震的移动机构，当需要使用该装置对多个饲养池进行饲料投喂时，需要将该装置搬到板车上进行移动，其过程较为麻烦，并且当路面较为颠簸时，该装置内部的精密构建或螺栓等很容易震坏、震脱。

5、2.该装置不具备直观的进料测量机构，工作人员使用该装置搅拌时，很容易把握不好投放比例和投放量，造成饲料或添加物的浪费。

6、针对上述情况，在现有的搅拌抛撒机基础上进行技术创新。

技术实现思路

1、本实用新型的目的在于提供一种搅拌抛洒机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种搅拌抛洒机，包括安装板和支撑腿，所述安装板的底端左右两侧均安装有阻尼器，且安装板的底端中部设置有减震垫，所述减震垫的底端设置有底板，且底板的底端左右两侧均安装有气囊减震器，所述气囊减震器的底端连接有滚轮，且滚轮的一侧安装有筒式减震器，所述底板的一端固定有推拉扶手，所述支撑腿固定于安装板的顶端左右两侧。

3、进一步的，所述安装板的顶端中部安装有抛洒器，且抛洒器的前端安装有抛洒电机。

4、进一步的，所述抛洒器的内部转动连接有抛洒叶，且抛洒器的一侧连接有抛洒口。

5、进一步的，所述抛洒器的顶端连接有电磁阀，且电磁阀的顶端连接有出料斗。

6、进一步的，所述出料斗的顶端设置有搅拌仓，且搅拌仓的顶端设置有进料口。

7、进一步的，所述进料口的一侧安装有阀门，且进料口的顶端连接有投料筒，所述投料筒为有机玻璃材质，且投料筒的前端喷涂有刻度标。

8、进一步的，所述搅拌仓的一侧内壁设置有转杆，且转杆的外部固定有搅拌叶，所述转杆的一端设置有驱动组件，且驱动组件包括行星减速器和搅拌电机，所述行星减速器的一侧安装有搅拌电机。

9、与现有技术相比，本实用新型的有益效果是：该装置设置有具有减震功能的移动机构，工作人员能够省时省力的将该装置移动到各个饲养池边进行投料，有利于提高该装置的方便性，同时该装置设置有进料测量机构，工作人员投料时能够更好的把握各种饲料和添加物的比例和投放量，有利于提高该装置的实用性。

10、1.本实用新型通过安装板、阻尼器、减震垫、底板、气囊减震器、滚轮、筒式减震器和推拉扶手的设置，通过推拉扶手和滚轮，工作人员能够省时省力的推动该装置，从而使得该装置能够应用于多个池塘的投喂工作，在移动过程中，气囊减震器和筒式减震器分别能够缓冲该装置受到的纵向和横向的颠簸，从而避免强烈的颠簸将该装置内部的精密部件颠坏，或将螺丝颠松，使其能够在土路或石子路上移动，同时，阻尼器和减震垫能够减少该装置工作时产生的震动，配合气囊减震器和筒式减震器的减震效果，能够有效防止该装置工作时电机的震动传到地面，并且能够在一定程度上减少该装置的噪音，防止投喂时震动和噪音导致鱼类等水产动物应激，通过上述过程，工作人员能够省时省力的将该装置移动到各个饲养池边进行投料，有利于提高该装置的方便性。

11、2.本实用新型通过进料口、阀门、投料筒和刻度标的设置，投料筒为透明亚克力材质，刻度标使用黑漆喷涂而成，当工作人员需要使用该装置对多种饲料进行搅拌抛洒时，可先将第一种饲料倒入投料筒中，并在倒入的过程中时刻观察刻度标，一旦达到指定的刻度，工作人员即可停止倾倒，并打开阀门，此时第一种饲料会通过进料口进入搅拌仓，待投料筒中的物料全部落入搅拌仓后，使用者可关闭阀门，并通过重复上述过程来定量投入第二种物料或添加物，从而实现对各种物料比例和投放量的准确把控，通过上述过程，工作人员投料时能够更好的把握各种饲料和添加物的比例和投放量，有利于提高该装置的实用性。

技术特征：

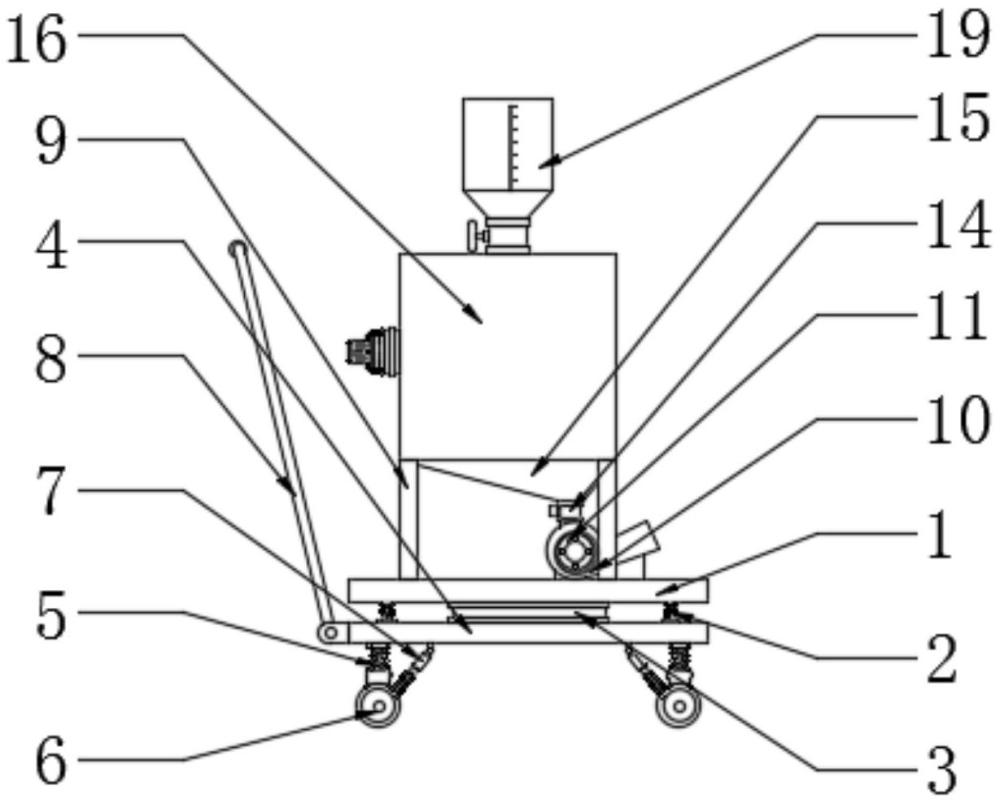

1.一种搅拌抛洒机，包括安装板(1)和支撑腿(9)，其特征在于，所述安装板(1)的底端左右两侧均安装有阻尼器(2)，且安装板(1)的底端中部设置有减震垫(3)，所述减震垫(3)的底端设置有底板(4)，且底板(4)的底端左右两侧均安装有气囊减震器(5)，所述气囊减震器(5)的底端连接有滚轮(6)，且滚轮(6)的一侧安装有筒式减震器(7)，所述底板(4)的一端固定有推拉扶手(8)，所述支撑腿(9)固定于安装板(1)的顶端左右两侧。

2.根据权利要求1所述的一种搅拌抛洒机，其特征在于，所述安装板(1)的顶端中部安装有抛洒器(10)，且抛洒器(10)的前端安装有抛洒电机(11)。

3.根据权利要求2所述的一种搅拌抛洒机，其特征在于，所述抛洒器(10)的内部转动连接有抛洒叶(12)，且抛洒器(10)的一侧连接有抛洒口(13)。

4.根据权利要求2所述的一种搅拌抛洒机，其特征在于，所述抛洒器(10)的顶端连接有电磁阀(14)，且电磁阀(14)的顶端连接有出料斗(15)。

5.根据权利要求4所述的一种搅拌抛洒机，其特征在于，所述出料斗(15)的顶端设置有搅拌仓(16)，且搅拌仓(16)的顶端设置有进料口(17)。

6.根据权利要求5所述的一种搅拌抛洒机，其特征在于，所述进料口(17)的一侧安装有阀门(18)，且进料口(17)的顶端连接有投料筒(19)，所述投料筒(19)为有机玻璃材质，且投料筒(19)的前端喷涂有刻度标(20)。

7.根据权利要求5所述的一种搅拌抛洒机，其特征在于，所述搅拌仓(16)的一侧内壁设置有转杆(21)，且转杆(21)的外部固定有搅拌叶(22)，所述转杆(21)的一端设置有驱动组件(23)，且驱动组件(23)包括行星减速器(2301)和搅拌电机(2302)，所述行星减速器(2301)的一侧安装有搅拌电机(2302)。

技术总结
本技术公开了一种搅拌抛洒机，包括包括安装板和支撑腿，所述安装板的底端左右两侧均安装有阻尼器，且安装板的底端中部设置有减震垫，所述减震垫的底端设置有底板，且底板的底端左右两侧均安装有气囊减震器，所述气囊减震器的底端连接有滚轮，所述底板的一端固定有推拉扶手，所述支撑腿固定于安装板的顶端左右两侧。该搅拌抛洒机，与现有的搅拌抛撒机相比，该装置设置有具有减震功能的移动机构，工作人员能够省时省力的将该装置移动到各个饲养池边进行投料，有利于提高该装置的方便性，同时该装置设置有进料测量机构，工作人员投料时能够更好的把握各种饲料和添加物的比例和投放量，有利于提高该装置的实用性。

技术研发人员：郑重民,黄国雄,黄朝阳
受保护的技术使用者：天门澳京饲料有限公司
技术研发日：20230810
技术公布日：2024/2/29
