一种食物腌制机构的制作方法

本发明涉及食品加工设备技术领域，更具体的说涉及一种食物腌制机构。

背景技术：
：

一些食材，如烧烤油炸等需要进行腌制，现有的方式是人工将其放置在料桶中，通过料桶中的腌制原料腌制，其均是人工操作，非常麻烦，而且料桶中的原料容易溅到人身上，手伸入料桶中也不卫生。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种食物腌制机构，它可以自动将食材浸入料桶中，同时，其料桶中的杂质可以处于过滤网上，方便去杂质。

本发明的技术解决措施如下：

一种食物腌制机构，包括机架，所述机架的底部为两个侧支撑板，侧支撑板固定在地面上，机架的顶板的中部具有通槽，侧支撑板的上部和下部均固定有连接板，竖直螺杆的两端铰接在两个对应的连接板上，其中一个连接板上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在竖直螺杆的一端具有的花键孔中，提升板的两侧部螺接在对应的竖直螺杆中，提升板的中部具有放置通孔，料桶插套在放置通孔中，料桶的顶部外侧壁上具有延伸边，延伸边压靠在提升板的顶面上，料桶的正下方的地面上具有下放置孔，下放置孔与料桶相对应；

所述机架的顶板的顶面固定有主架体，主架体的顶板的顶面中部固定有伸缩气缸，伸缩气缸的推杆穿过主架体的顶板并固定有上板体，上板体的顶面固定有多个导向杆，导向杆向上伸出主架体的顶板，上板体的顶面固定有两个下降气缸，下降气缸的推杆穿过上板体并固定在物料连接板上，物料连接板的底面固定有两个连接杆，两个连接杆的底端固定在放料框的两侧顶部上，放料框的侧壁和底板上均成型有漏水通孔，放料框与料桶相对应。

所述下降气缸插套在主架体的顶板上具有的安装通孔中。

所述提升板的两侧固定有耐磨块，耐磨块紧贴侧支撑板。

所述放置通孔的内侧壁上固定有弹性保护层，料桶的外侧壁紧贴弹性保护层。

所述料桶的中部内侧壁上固定有环形凸起圈，连接套圈压靠在环形凸起圈上，连接套圈的底部具有延伸环形部，延伸环形部卡置在环形凸起圈的内侧壁上，连接套圈的中部顶面具有环形凹槽，过滤网片嵌套在环形凹槽中，过滤网片的外侧壁固定在环形凹槽的内侧壁上，过滤网片覆盖连接套圈的中心通孔。

本发明的有益效果在于：

它可以自动将食材浸入料桶中，同时，其料桶中的杂质可以处于过滤网上，方便去杂质。

附图说明：

图1为本发明的结构示意图；

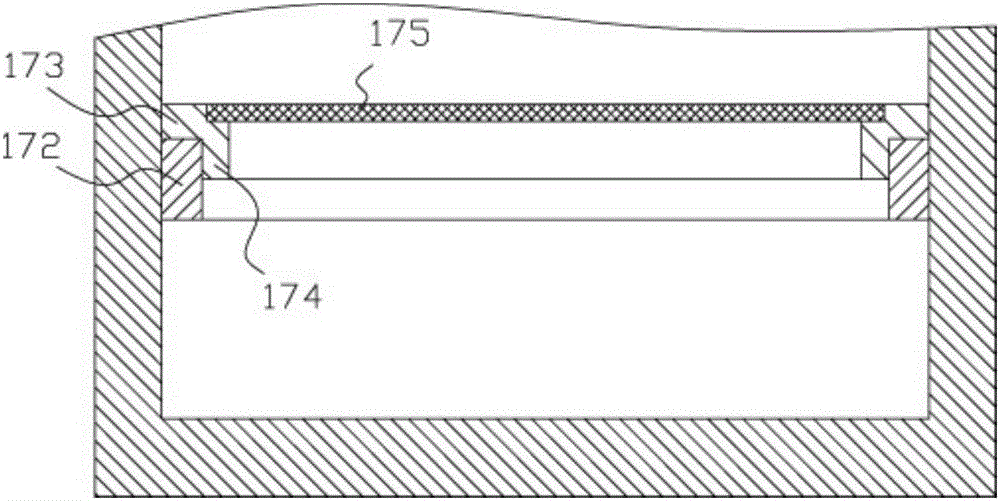

图2为图1的局部放大图。

具体实施方式：

实施例：见图1至图2所示，一种食物腌制机构，包括机架10，所述机架10的底部为两个侧支撑板11，侧支撑板11固定在地面上，机架10的顶板的中部具有通槽12，侧支撑板11的上部和下部均固定有连接板13，竖直螺杆14的两端铰接在两个对应的连接板13上，其中一个连接板13上固定有驱动电机15，驱动电机15的输出轴为花键轴，花键轴插套在竖直螺杆14的一端具有的花键孔中，提升板16的两侧部螺接在对应的竖直螺杆14中，提升板16的中部具有放置通孔161，料桶17插套在放置通孔161中，料桶17的顶部外侧壁上具有延伸边171，延伸边171压靠在提升板16的顶面上，料桶17的正下方的地面上具有下放置孔1，下放置孔1与料桶17相对应；

所述机架10的顶板的顶面固定有主架体20，主架体20的顶板的顶面中部固定有伸缩气缸21，伸缩气缸21的推杆穿过主架体20的顶板并固定有上板体22，上板体22的顶面固定有多个导向杆23，导向杆23向上伸出主架体20的顶板，上板体22的顶面固定有两个下降气缸24，下降气缸24的推杆穿过上板体22并固定在物料连接板25上，物料连接板25的底面固定有两个连接杆26，两个连接杆26的底端固定在放料框27的两侧顶部上，放料框27的侧壁和底板上均成型有漏水通孔271，放料框27与料桶17相对应。

进一步的说，所述下降气缸24插套在主架体20的顶板上具有的安装通孔28中。

进一步的说，所述提升板16的两侧固定有耐磨块163，耐磨块163紧贴侧支撑板11。

进一步的说，所述放置通孔161的内侧壁上固定有弹性保护层162，料桶17的外侧壁紧贴弹性保护层162。

进一步的说，所述料桶17的中部内侧壁上固定有环形凸起圈172，连接套圈173压靠在环形凸起圈172上，连接套圈173的底部具有延伸环形部174，延伸环形部174卡置在环形凸起圈172的内侧壁上，连接套圈173的中部顶面具有环形凹槽，过滤网片175嵌套在环形凹槽中，过滤网片175的外侧壁固定在环形凹槽的内侧壁上，过滤网片175覆盖连接套圈173的中心通孔。

本实施例中，将料桶17中灌入腌制原料液通过驱动电机15运行，将料桶17提升，然后，通过伸缩气缸21的推杆下降，使得放料框27下降，，将食材放置在放料框27中，然后，通过下降气缸24的推杆下降，将放料框27处于料桶17中进行腌制，其无需人工在旁边，可以防止料桶17中的液体溅到人身上，同时，其过滤网片175可以防止食料的颗粒积累在料桶17中，使得在清理杂质时，只需要用勺子将杂质捞起即可，非常方便。
