一种高效多层狗咬胶成型装置的制作方法

本实用新型涉及狗咬胶生产装置技术领域，具体涉及一种高效多层狗咬胶成型装置。

背景技术：

随着人们生活质量的逐步提高，宠物也在人们生活中扮演着不可或缺的角色，所以同时宠物食品也越来越多的出现，由于宠物狗的数量繁多，则狗咬胶的品种繁多，针对特殊结构的狗咬胶，比如有多层结构的狗咬胶，需要某些特定的制备设备。

针对上述问题，专利号为CN204837490U的中国专利文献公开了一种多层狗咬胶成型装置，包括传输带，所述传输带的输入端设有放胶工位，所述传输带在放胶工位之后上方设有红薯粉搅拌罐，所述传输带在红薯粉搅拌罐之后设有第一模具压板，所述传输带在第一模具压板之后设有第一烘道，所述传输带在第一烘道之后的上方设有肉泥搅拌罐，所述传输带在肉泥搅拌罐之后设有第二模具压板，所述传输带在第二模具压板之后设有第二烘道。通过上述装置，实现对多层狗咬胶成型装置的连续生产。

但上述专利中，由于消毒通道设置在传输带上，传输带上的物料经过消毒通道的时间较短，消毒效果不佳。

技术实现要素：

(一)解决的技术问题

针对现有技术存在的不足，本实用新型的目的在于提供一种高效多层狗咬胶成型装置，有效提升产品质量。

(二)技术方案

为实现以上目的，本实用新型提供了如下技术方案：

一种高效多层狗咬胶成型装置，包括传输带，所述传输带的输入端设有放胶工位，所述传输带在放胶工位之后上方设有红薯粉搅拌罐，所述传输带在红薯粉搅拌罐之后依次设有第一模具压板、第一烘道，所述传输带在第一烘道之后的上方设有肉泥搅拌罐，传输带在肉泥搅拌罐之后依次设有第二模具压板、第二烘道和消毒通道；所述消毒通道内设有输送机构，所述输送机构包括对称设置在所述传输带两侧的两个支架，所述两个支架之间设有两个转轴，所述转轴两端转动设置在所述支架上，所述转轴上设有带轮，所述两个转轴上的带轮上设有输送皮带，所述输送皮带上设有若干装料装置，所述装料装置包括刮板，所述刮板上设有漏水孔，刮板底部设有若干滚轮，所述滚轮与所述传输带之间滚动接触；所述消毒通道的内侧壁上设有若干消毒液喷头，所述各消毒液喷头呈圆弧形排列。

优选的，所述装料装置等间距设置在所述输送皮带上。

优选的，所述刮板截面为L形。

优选的，所述刮板上设有斜面。

优选的，所述斜面上设有耐磨垫。

(三)有益效果

本实用新型中，在消毒通道设有输送机构，由于转轴两端转动设置在支架上，且装料装置的刮板底部的滚轮与传输带之间滚动接触，在传输带的传输运行过程中，由于滚轮与传输带之间的滚动接触，带动输送皮带以较低的速度运行，位于下方的输送皮带上的刮板的斜面端迎向物料的输送方向，当物料由传输带输送至消毒通道时，刮板装上物料带动物料随输送皮带运行，通过上述结构设计，使得物料在消毒通道内的消毒时间延长，消毒效果好，有效提升产品质量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

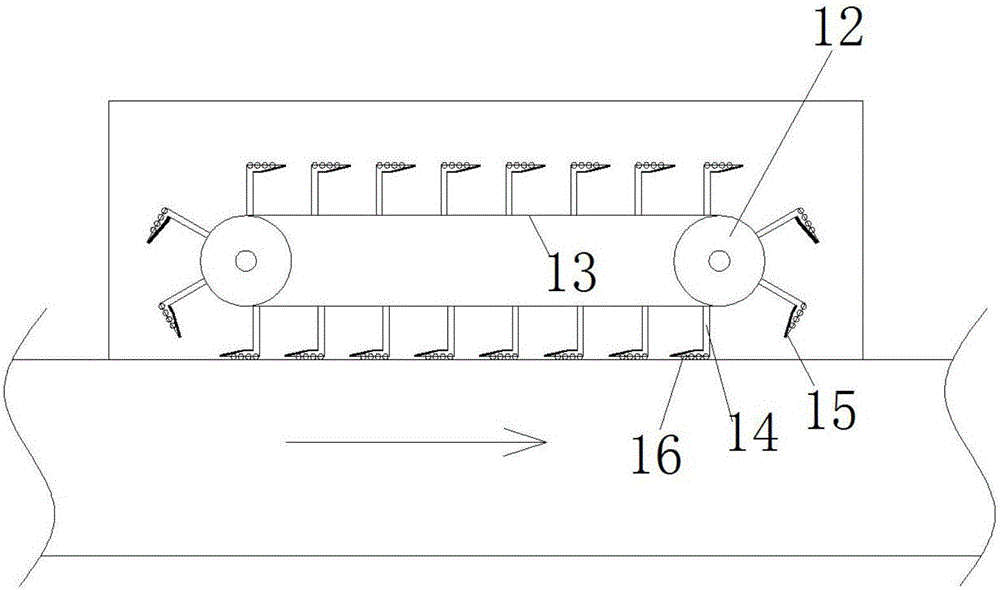

图2为输送机构的结构示意图；

图3为消毒通道的俯视结构示意图；

图4为漏水孔的结构示意图。

图中：1、传输带；2、放胶工位；3、红薯粉搅拌罐；4、第一模具压板；5、第一烘道；6、肉泥搅拌罐；7、第二模具压板；8、第二烘道；9、消毒通道；10、支架；11、转轴；12、带轮；13、输送皮带；14、刮板；145、耐磨垫；16、滚轮；17、消毒液喷头；18、漏水孔。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1至图4，本实用新型提供了一种高效多层狗咬胶成型装置，包括传输带1，传输带1的输入端设有放胶工位2，传输带1在放胶工位2之后上方设有红薯粉搅拌罐3，传输带1在红薯粉搅拌罐3之后依次设有第一模具压4、第一烘道5，传输带1在第一烘道5之后的上方设有肉泥搅拌罐6，传输带1在肉泥搅拌罐6之后依次设有第二模具压板7、第二烘道8和消毒通道9；消毒通道9内设有输送机构，输送机构包括对称设置在传输带1两侧的两个支架10，两个支架10之间设有两个转轴11，转轴11两端转动设置在支架10上，转轴11上设有带轮12，两个转轴11上的带轮12上设有输送皮带13，输送皮带13上设有若干装料装置，装料装置包括刮板14，刮板14上设有漏水孔18，刮板14底部设有若干滚轮16，滚轮16与传输带1之间滚动接触；消毒通道9的内侧壁上设有若干消毒液喷头17，各消毒液喷头17呈圆弧形排列，圆弧形凸出的一端朝向传输带，圆弧形排列相较于直线形排列，能够设置更多数量的消毒液喷头，且消毒液喷头喷洒的面积更广，消毒通道与消毒液容器连通。

装料装置等间距设置在输送皮带13上。

刮板14截面为L形。

刮板14上设有斜面，耐磨垫15设置在斜面上，本实施例子，耐磨垫可拆卸设置在斜面上，耐磨垫可保护刮板使用寿命更长，且便于更换，节省使用成本。

其中，第一烘道和第二烘道结构相同，第一模具压板和第二模具压板结构相同，第一模具压板包括一块压板，压板的上部与一个机械臂传动连接，机械臂带动压板在传输带上垂直运动，压板下端可拆卸连接有一模具面板。

采用传输带对物料进行传输，通过红薯粉胶棒向传输带上输出红薯粉，然后由第一模具压板进行成型压制，然后进入到第一烘道进行烘烤，再在红薯粉压制和烘烤后的上方由肉泥搅拌罐进行混合后的肉泥进行覆盖，由第二模具压板进行压膜对肉泥层进行程序，再由第二烘道进行烘烤，最后进入消毒通道进行消毒。

本实用新型中，在消毒通道设有输送机构，由于转轴两端转动设置在支架上，且装料装置的刮板底部的滚轮与传输带之间滚动接触，在传输带的传输运行过程中，由于滚轮与传输带之间的滚动接触，带动输送皮带以较低的速度运行，如图2所示，位于下方的输送皮带上的刮板的斜面端迎向物料的输送方向，当物料由传输带输送至消毒通道时，刮板装上物料带动物料随输送皮带运行。

通过上述结构设计，使得物料在消毒通道内的消毒时间延长，消毒效果好，有效提升产品质量。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
