一种饲料生产的加料装置的制作方法

本实用新型涉及饲料生产设备，特别是一种饲料生产的加料装置。

背景技术：

饲料生产工艺经过二十多年的发展已基本较为完善和成熟，从最初的间歇式人工操作发展到如今的除投料工序以外都可以机械化全自动操作。饲料生产工艺由原来单一的畜禽料生产发展到虾苗料生产工艺、虾料生产工艺、膨化鱼料生产工艺、甲鱼料生产工艺、鳗鱼料生产工生产工艺、膨化乳猪料生产工艺、膨化宠物料生产工艺、膨化原料、颗粒料热处理生产工艺、粉料热处理工艺等。

现在的饲料原料多样，添加的成分比较多，但是现有的饲料加料装置，其加料量不好控制，并且添加的粉料易结成粉团，使得饲料的混合时间延长，增加了饲料混合均匀的难度。

技术实现要素：

本实用新型的目的在于克服现有技术的缺点，提供一种结构简单、加料方便和加料精度高的饲料生产的加料装置。

本实用新型的目的通过以下技术方案来实现：一种饲料生产的加料装置，它包括螺旋送料机，所述的螺旋送料机上设置有小料加料口和多个主料加料罐，所述的主料加料罐上设置有除尘袋、空压进料管、网筛、计重传感器和电磁阀，所述的除尘袋设置在主料加料罐的顶部，空压进料管设置在主料加料罐的上端侧壁上，网筛设置在主料加料罐的中部，且空压进料管的出口位于网筛的上方，所述的电磁阀设置在主料加料罐出口管上，且计重传感器位于电磁阀的顶部，在电磁阀下端的主料加料罐的出口管上设置有一打料装置，打料装置与螺旋送料机贯通，所述的电磁阀与计重传感器均与控制器电性连接。

所述的螺旋送料机由螺旋叶片、转动轴、送料管和驱动转动轴转动的送料电机组成，所述的送料电机位于送料管一侧，螺旋叶片固定安装在转动轴上，且螺旋叶片位于送料管内。

所述的主料加料罐底部设置有锥形落料口，在锥形落料口的侧壁上设置有激振器。

所述的打料装置由打料电机和打料片组成，所述的打料片安装在打料电机的主轴上。

本实用新型具有以下优点：本实用新型的加料装置，设置有计重传感器和电磁阀，通过计重传感器随时检测主料加料罐内的重量，通过重量差来判定所加主料的重量，从而使得主料加料方便，且加料精度高，并且设置有打料装置，可以将主料加料罐内集结的粉团打散，从而便于粉料的输送以及粉料的初步混合，为后续粉料的混合提供便利，提高粉料混合的效率。

附图说明

图1 为本实用新型的结构示意图

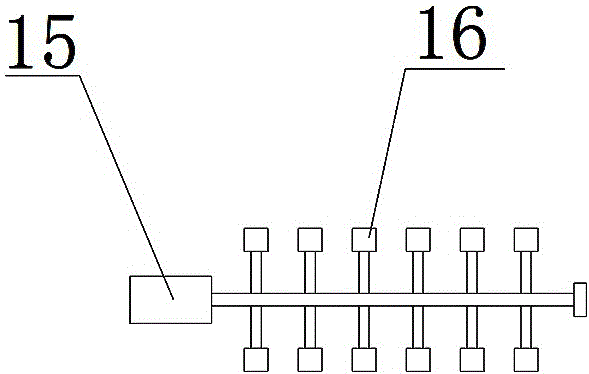

图2 为打料装置的结构示意图

图中，1-螺旋送料机，2-小料加料口，3-除尘袋，4-空压进料管，5-网筛，6-计重传感器，7-打料装置，8-激振器，9-电磁阀，10-主料加料罐，11-螺旋叶片，12-转动轴，13-送料管，14-送料电机，15-打料电机，16-打料片。

具体实施方式

下面结合附图对本实用新型做进一步的描述，本实用新型的保护范围不局限于以下所述：

如图1和图2所示，一种饲料生产的加料装置，它包括螺旋送料机1，所述的螺旋送料机1上设置有小料加料口2和多个主料加料罐10，所述的主料加料罐10上设置有除尘袋3、空压进料管4、网筛5、计重传感器6和电磁阀9，所述的除尘袋3设置在主料加料罐10的顶部，空压进料管4设置在主料加料罐10的上端侧壁上，网筛5设置在主料加料罐10的中部，且空压进料管4的出口位于网筛5的上方，通过空压进料管4进行送料，送料快速方便，而且除尘袋3可避免粉尘掉落入主料加料罐10内，还可在进料时，防止主料加料罐10内的压力过大，达到平衡主料加料罐10内部压力的目的，所述的电磁阀9设置在主料加料罐10出口管上，且计重传感器6位于电磁阀9的顶部，在电磁阀9下端的主料加料罐10的出口管上设置有一打料装置7，打料装置7与螺旋送料机1贯通，所述的电磁阀9与计重传感器6均与控制器电性连接。

在本实施例中，所述的螺旋送料机1由螺旋叶片11、转动轴12、送料管13和驱动转动轴12转动的送料电机14组成，所述的送料电机14位于送料管13一侧，螺旋叶片11固定安装在转动轴12上，且螺旋叶片13位于送料管13内，送料电机14转动，从而带动螺旋叶片13转动，从而将粉料按照螺旋旋向方向输送。

在本实施例中，所述的主料加料罐10底部设置有锥形落料口，在锥形落料口的侧壁上设置有激振器8，激振器8工作，能够将粘接在主料加料罐10侧壁上的粉料振落，避免粉料堆积，便于粉料持续落料。

在本实例中，所述的打料装置7由打料电机15和打料片16组成，所述的打料片16安装在打料电机15的主轴上，粉料因在主料加料罐10内堆积，粉料易成粉团，将粉团通过打料装置7打散，有利于粉料在螺旋送料过程中进行初步混合，节省后续粉料混合的时间，提高加工效率。

本实用新型的工作过程如下：根据配方比列，在小料加料口2内添加辅料，在主料加料罐10内盛放主料，打开电磁阀9，使得主料落入到螺旋送料机1中，然后螺旋送料机1将粉料送入到混合罐内，而计重传感器6则随时检测主料加料罐10内的重量，通过前后重量差来判定落入螺旋送料机1内的主料量，当达到指定量时，将信号传递给控制器，控制器控制电磁阀9关闭，从而使得饲料的配比精度高，提高了饲料的生产质量。
