一种小番茄流水线刺孔设备的制作方法

本实用新型属于机械加工领域，具体涉及一种小番茄流水线刺孔设备。

背景技术：

小番茄加工过程中，需要对小番茄进行刺破，一方面防止小番茄在下面的工序中裂开，另一方面也使得糖渍加工时，糖更容易进入小番茄内部，便于入味、腌制。目前采用的小番茄刺破机，不能同时对不同尺寸的小番茄进行刺破。对小番茄进行刺破时，必须对机器进行调节，费时费力；因此在清洗或消毒机后面安装筛分机，先将小番茄根据大小筛分开，再采用不同尺寸的刺破机，对筛分好的小番茄进行刺破。

技术实现要素：

针对上述现有技术存在的问题，本实用新型公开一种小番茄流水线刺孔设备。

其技术方案为：

一种小番茄流水线刺孔设备，包括机架、支撑板、刺针滚筒、皮带轮、电机、旋转接头、气管；机架上固定设置有支撑板，刺针滚筒两端中心固定设置有轴，刺针滚筒两端的轴穿过机架上的支撑板，刺针滚筒一端的轴上设置有皮带轮，皮带轮与电机连接，刺针滚筒另一端的轴通过旋转接头与气管连接；

所述刺针滚筒包括内筒、外筒、刺针，刺针固定设置在外筒上，内筒与外筒形成封闭空间，该封闭空间内充有气体；所述刺针滚筒外筒采用弹性材料制作而成。

对小番茄进行刺破加工时，开启电机及气管上的开关，电机转动带动皮带轮转动，皮带轮转动带动两刺针滚筒相对转动，将待刺破加工的小番茄放置在两刺针滚筒间的间隙上，两刺针滚筒相对转动，刺针滚筒外筒上的刺针对小番茄进行刺破，刺破后的小番茄从两刺针滚筒间掉落下来，完成刺破加工。由于刺针滚筒外筒采用弹性材料制作而成，不同尺寸的小番茄从两刺针滚筒间掉落时，两刺针滚筒间的间距能根据小番茄的大小自动调节，增大小番茄的打孔密度。刺针滚筒上的轴通过旋转接头与气管连接，刺针滚筒在转动时，不会损坏到气管。本刺孔设备能同时对不同尺寸的小番茄进行刺孔加工，不需要手工调节两刺针滚筒间的距离，能均匀的对每个小番茄进行刺孔加工，提高了小番茄刺孔加工的效率。

附图说明

图1为本实用新型结构示意图；

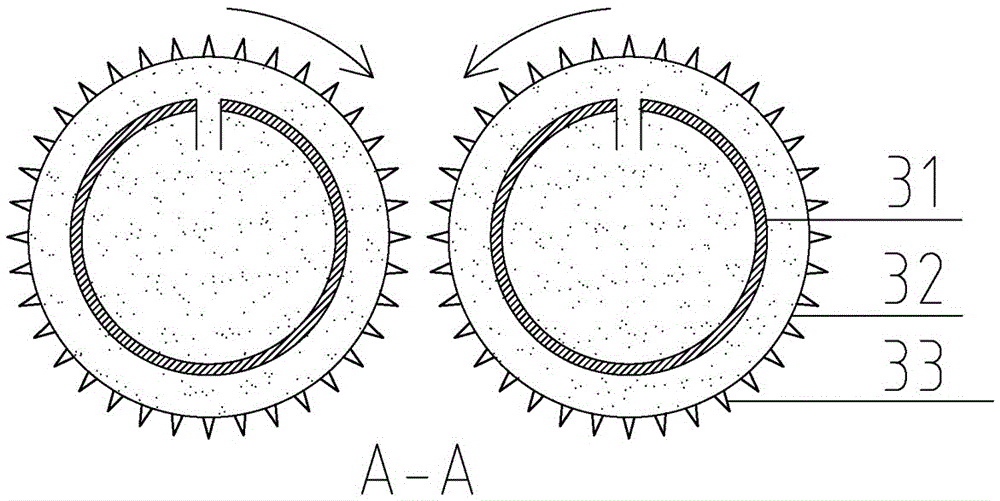

图2为图1A-A面剖视图；其中，1-机架、2-支撑板、3-刺针滚筒、4-皮带轮、5-电机、6-旋转接头、7-气管、31-内筒、32-外筒、33-刺针。

具体实施方式

如图所示，一种小番茄流水线刺孔设备，包括机架1、支撑板2、刺针滚筒3、皮带轮4、电机5、旋转接头6、气管7；机架1上固定设置有支撑板2，刺针滚筒3两端中心固定设置有轴，刺针滚筒3两端的轴穿过机架1上的支撑板2，刺针滚筒3一端的轴上设置有皮带轮4，皮带轮4与电机5连接，刺针滚筒3另一端的轴通过旋转接头6与气管7连接；

所述刺针滚筒3包括内筒31、外筒32、刺针33，刺针33固定设置在外筒32上，内筒31与外筒32形成封闭空间，该封闭空间内充有气体；外筒32采用弹性材料制作而成。
