一种制茶用杀青机的制作方法

本实用新型涉及一种制茶设备，具体是一种制茶用杀青机。

背景技术：

茶叶杀青是通过高温破坏和钝化鲜茶叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，蒸发鲜叶部分水分，使茶叶变软，便于揉捻成形，同时散发青臭味，促进良好香气的形成的一种制茶步骤。杀青，是绿茶、黄茶、黑茶、乌龙茶等的初制工序之一。杀青是绿茶等形状和品质形成的关键工序。杀青方式:炒青、蒸青、烘青、泡青、辐射杀青。杀青一般掌握“高温杀青、先高后低;老叶嫩杀、嫩叶老杀;抛闷结合、多抛少闷”等原则。蒸青则要“高温、快速”。鲜叶采来后，要放在地上摊晾2-3小时，然后进行杀青。茶叶杀青需要用到杀青机，现有的杀青机加料时容易造成工作人员的灼伤，影响了杀青机的安全性，另外现有的杀青机在工作中茶叶容易粘附在内壁上，影响杀青的效果。

技术实现要素：

本实用新型的目的在于提供一种制茶用杀青机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种制茶用杀青机，包括杀青筒、加热线圈、控制器、进料口、电机和底架，所述杀青筒内设置有转轴，在转轴上设置有螺旋叶片，且在转轴上设置有连接杆，连接杆连接柔性毛刷，在杀青筒的右端设置有电机，电机通过传动装置连接转轴，在杀青筒的上端设置有控制器和进料口，且在进料口处设置有防护封板，在杀青筒的左端设置有转动板，转动板通过转动装置固定，且在转动板上设置有把手，所述底架设置在杀青筒的底端，且在底架的下端设置有滚轮。

作为本实用新型进一步的方案：所述滚轮设置为自锁式滚轮。

作为本实用新型再进一步的方案：所述防护封板采用透明材料制成。

作为本实用新型再进一步的方案：所述杀青筒上设置有透明观察口。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计简单合理，使用起来操作方便快捷，实用性很高，可以防止工作人员加料时被灼伤，且能避免茶叶粘附在杀青筒内壁上，保证成品茶叶的质量，杀青效果好、效率高，出料简单方便，省时省力。

附图说明

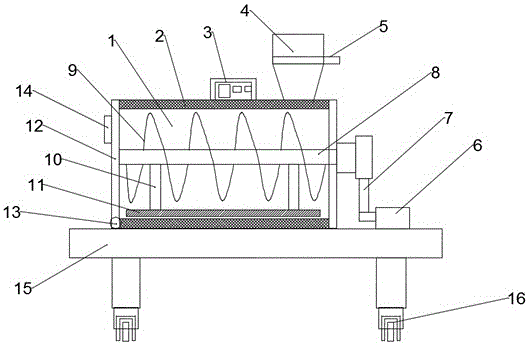

图1为制茶用杀青机的结构示意图。

图中：1-杀青筒、2-加热线圈、3-控制器、4-进料口、5-防护封板、6-电机、7-传动装置、8-转轴、9-螺旋叶片、10-连接杆、11-柔性毛刷、12-转动板、13-转动装置、14-把手、15-底架、16-滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型实施例中，一种制茶用杀青机，包括杀青筒1、加热线圈2、控制器3、进料口4、电机6和底架15，所述杀青筒1内设置有转轴8，在转轴8上设置有螺旋叶片9，且在转轴8上设置有连接杆10，连接杆10连接柔性毛刷11，在杀青筒1的右端设置有电机6，电机6通过传动装置7连接转轴8，在杀青筒1的上端设置有控制器3和进料口4，且在进料口4处设置有防护封板5，在杀青筒1的左端设置有转动板12，转动板12通过转动装置13固定，且在转动板12上设置有把手14，所述底架15设置在杀青筒1的底端，且在底架15的下端设置有滚轮16。

本实用新型的工作原理是：

本实用新型涉及一种制茶用的杀青机，本机器工作时，在杀青筒1的内层和外层之间的加热线圈2加热充分，在加料时将防护封板5闭合并将待杀青的茶叶从进料口4放入，放入的茶叶会在防护封板5上堆积，之后将防护封板5抽动使茶叶顺利落入杀青筒1内进行杀青，这样避免了使用者直接在加料口加料造成的烧伤，有效提高了杀青机的安全系数。茶叶在自重作用下从进料口4进入杀青筒1，螺旋叶片9转动对内部茶叶进行搅拌，使得茶叶受热均匀，提高了杀青机加工的成品率，柔性毛刷11对杀青筒1内壁进行刷洗，避免茶叶粘附在内壁上，节约了资源，进一步提高了茶叶的成品率，也保证了机体主体内部的清洁，无需人工清洗，省时省力。

本实用新型在结构上设计简单合理，使用起来操作方便快捷，实用性很高，可以防止工作人员加料时被灼伤，且能避免茶叶粘附在杀青筒内壁上，保证成品茶叶的质量，杀青效果好、效率高，出料简单方便，省时省力。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
