食物条状混包装置的制作方法

本实用新型涉及一种食物混合装置，尤其是一种食物条状混包装置。

背景技术：

一般有进食障碍的人，如年纪大的老人或受伤的病人，由于无法以正常方式食用各种食物，为了使老人和病人可以获得均衡的营养，通常是通过流质食品或是特制的混和食品进行对老人和病人进行喂食，以使老人和病人可以获得充分的营养。

但是，流质食品或特制的混和食品都需要以特殊的方式制造，在制作上较为耗时且成本也较高，并且，厂商在制作时仅生产特定混和比例或营养成分的食品，因此，使得在购买上的选择相当有限，而无法自行改变成分比例，因此，在食用上的口味也受到限制。

并且，一般在医院内不同病人所需的食品都不相同，若需个别准备不同的食品进行喂食也是一件相当繁琐的事情。

故本实用新型希望提出一种崭新的食物条状混包装置，以解决上述现有技术上的缺陷。

技术实现要素：

所以本实用新型的目的是为了解决上述现有技术上的问题，本实用新型中提出一种食物条状混包装置，应用至少一个可容置食物的容置腔体连通到一混和腔体，使用时将各容置腔体的食物推送进入该混和腔体，即可混和形成一混和食物，并且通过该混和腔体的一端开口输出到一可食用材质构成的套体内，因此形成一条状食物。通过本实用新型的方式形成的条状食物其形态可以便于食用，因此适用于喂食病人，并且，该条状食物包括多种不同的食物，因此，也兼顾了营养上的需要，并且，本实用新型也可以依照需求调配各种食物的混和比例，在制作上相当的方便。

为达到上述目的本实用新型中提出一种食物条状混包装置，包括：至少一容置腔体，各容置腔体具有中空结构，且在一端形成开口，各容置腔体用于放置食物；一混和腔体，具有中空结构，其两端具有开口，该混和腔体的一端开口连接该至少一容置腔体的开口处，使得该混和腔体的中空结构连通于各容置腔体的中空结构；使用时，将各容置腔体内的食物往该混和腔体的方向推送进入该混和腔体，而在该混和腔体混和形成一混和食物，并且，从该混和腔体的另一端开口输出；其中，在该混和腔体的另一端开口套接一套体，该套体为由食用材料制成，且具有中空空间，其一端形成开口并套接于该混和腔体的另一端开口，该套体用于容纳由该混和腔体输出的该混和食物；当该混和食物填充入该套体后，将该套体从该混和腔体上取下，即可形成一条状食物；该条状食物可使食用者很容易的进行食用。

本实用新型中，推送食物的方式可将该食物条状混包装置直立，使得该混和腔体位在该至少一容置腔体的下方，此时各容置腔体内的食物以重力的方式向下落入该混和腔体中，而混和形成该混和食物，并且，从该混和腔体的另一端开口输出。或者本实用新型也可以在各容置腔体内配置一推送机构，该推送机构的一端位于对应的容置腔体内，推送食物时通过该推送机构推动对应的容置腔体内的食物，使得食物从对应的容置腔体的一端开口推送出去，而进入该混和腔体内。

其中，在使用时该推送机构通过人力推动。

其中，还包括一计算机装置；其中，该推送机构后端连接一驱动马达，该驱动马达可推动该推送机构，使得该推送机构推动对应的容置腔体内的食物；其中，该计算机装置连接各驱动马达，该计算机装置可控制各驱动马达的转速，以及开启或关闭各驱动马达；该计算机装置可通过内定的设定值或接收使用者的输入值，可以使得各推送机构产生不同的推送速度，使得同时间内各容置腔体内的食物以不同的数量进入该混和腔体，因此，各容置腔体内的食物可以以不同的比例混和组成该混和食物。

其中，各容置腔体上配置有一盖体，使用者可通过打开该盖体以将食物置入对应的容置腔体内。

其中，该混和腔体包括一加热机构，该加热机构配置在该混和腔体的其中一段处，以对该混和食物进行加热。

其中，该套体的截面形态适配于该混和腔体的截面的形态，使得所形成的该条状食物也具有对应的截面形态。

其中，在各容置腔体靠近该混和腔体的一段形成一成形腔体，各容置腔体的食物在对应的成形腔体内成形，其中，各容置腔体的该成形腔体的截面在组合后适配于该混和腔体的截面形态。因此，当各容置腔体的食物在对应的成形腔体内成形并输出到该混和腔体进行组合后，各容置腔体的食物即可固定在该混和食物的对应区域，使得该混和食物的截面上不同的区域可对应到不同的食物；其中，成形的方式为加热、冷却或微波其中至少一种方式。

由下文的说明可进一步了解本实用新型的特征及其优点，阅读时并请参考附图。

附图说明

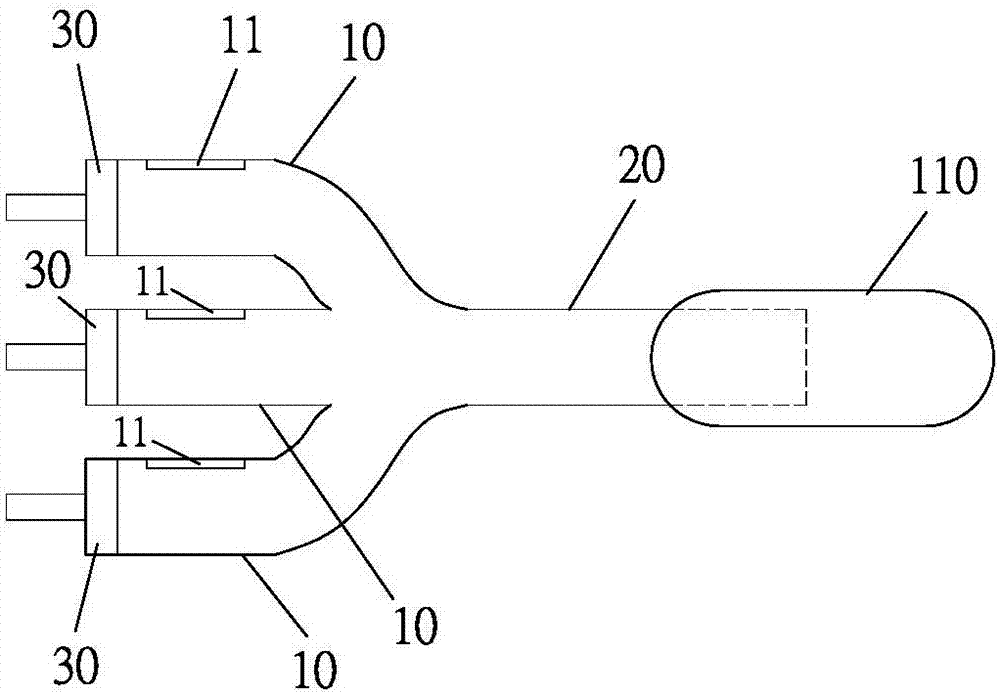

图1：为本实用新型的组件组合示意图。

图2：为本实用新型的组件组合示意图的一实施例。

图3：为本实用新型的组件组合示意图的另一实施例。

图4：为本实用新型的应用示意图。

图5：为本实用新型的另一应用示意图。

图6：为本实用新型的条状食物的一应用例。

图7：为本实用新型的另一组件组合示意图。

图8：为本实用新型的另一组件组合示意图。

图9：为本实用新型的另一组件组合示意图。

图10：为本实用新型的混和腔体上配置加热机构。

图11：为本实用新型的混和腔体的截面示意图。

图12：为本实用新型的混和腔体的另一截面示意图。

图13：为本实用新型的另一组件组合示意图。

图14：为图13中的A-A’线段所截断的截面示意图。

图15：为图13中的B-B’线段所截断的截面示意图。

图16：为由图14的截面所形成的混和食物的截面示意图。

附图标记说明

10 容置腔体

11 盖体

12 成形腔体

20 混合腔体

21 加热机构

30 推送机构

40 驱动马达

50 计算机装置

100 食物

110 套体

200 混合食物

300 条状食物

310 米饭

320 花生

330 肉松

具体实施方式

现谨就本实用新型的结构组成及所能产生的功效与优点，配合附图，举本实用新型的一较佳实施例详细说明如下。

请参考图1至图16所示，为本实用新型的食物条状混包装置，包括下列组件：

至少一容置腔体10，较佳的，该至少一容置腔体10为多于两个容置腔体10，各容置腔体10具有中空结构，且在一端形成开口，各容置腔体10用于放置食物100，如米饭、水果、蔬菜等等。其中，各容置腔体10上配置有一盖体11，使用者可通过打开该盖体11以将食物100置入对应的容置腔体10内。

一混和腔体20，具有中空结构，其两端具有开口，该混和腔体20的一端开口连接该至少一容置腔体10的开口处，使得该混和腔体20的中空结构连通于各容置腔体10的中空结构。

使用时，将各容置腔体10内的食物往该混和腔体20的方向推送进入该混和腔体20，而在该混和腔体20混和形成一混和食物200，并且，从该混和腔体20的另一端开口输出。

其中，在该混和腔体20的另一端开口套接一套体110，该套体110由可食用材料制成，且具有中空空间，其一端形成开口并套接于该混和腔体20的另一端开口，该套体110用于容纳由该混和腔体20输出的该混和食物200。当该混和食物200填充入该套体110后，将该套体110从该混和腔体20上取下，即可形成一条状食物300。该条状食物300可使食用者可以很容易的进行食用，例如将该条状食物300用于喂食病人，使病人可以同时吃到多种食材，因此，可以兼顾营养需求以及食用时的方便性。

本实用新型中推送食物的方式可以以重力的方式，将该食物条状混包装置直立，使得该混和腔体20位于该至少一容置腔体10的下方，此时各容置腔体10内的食物100以重力的方式向下落入该混和腔体20中，而混和形成一混和食物200，并且，从该混和腔体20的另一端开口输出。

或者本实用新型中推送食物的方式也可以通过在各容置腔体10上配置一推送机构30，该推送机构30的一端位于对应的容置腔体10内，推送食物时通过该推送机构30推动对应的容置腔体10内的食物100，使得食物100从对应的容置腔体10的一端开口推送出去，而进入该混和腔体20内。当不同的容置腔体10内的食物100被推送进入该混和腔体20时，即可混和形成该混和食物200，并且，从该混和腔体20的另一端开口输出。

如图2所示，其中，使用时该推送机构30可通过人力推动，或是如图3 所示，也可以在该推送机构30后端连接一驱动马达40，该驱动马达40可推动该推送机构30，使得该推送机构30推动对应的容置腔体10内的食物100。

如图4至图6所示，为本实用新型的一应用例，其中，该至少一容置腔体10为三个容置腔体10，各容置腔体10所放置的食物100分别为米饭310、花生320及肉松330，当启动该三个容置腔体10对应的驱动马达40时，即可使得对应的推送机构30将米饭310、花生320及肉松330从对应的容置腔体10推入该混和腔体20内，而混和形成该混和食物200(如图5所示)。当各推送机构30持续推送时，该混和食物200即会从该混和腔体20内输出到该套体110内部，然后将该套体110从该混和腔体20上取下，即可形成混和有米饭310、花生320及肉松330的条状食物300(如图6所示)。

如图7所示，本实用新型还可包括一计算机装置50，该计算机装置50连接各驱动马达40，该计算机装置50可控制各驱动马达40的转速，以及开启或关闭各驱动马达40。该计算机装置50可通过内定的设定值或接收使用者的输入值，可以使得各推送机构30产生不同的推送速度，使得同时间内各容置腔体10内的食物100以不同的数量进入该混和腔体20，因此各容置腔体10内的食物100可以以不同的比例混和组成该混和食物200，而达到更多样的组合，以符合食用者的需求。

本实用新型中，还可将不同的食物100事先进行混和，然后再置入所欲置入的容置腔体10内，因此，可以使该混和食物200包括更多种类的食物100。

本实用新型中，还可在同一容置腔体10中同时置入多种食物100，其中，可依照需求调整该多种食物100中各种食物100的比例，使得同一容置腔体10中包括多种食物100，因此，可以使该混和食物200包括更多种类的食物100。

如图8所示，本实用新型中，该至少一容置腔体10也可以为单独的一个容置腔体10，使用时在该容置腔体10中同时置入多种食物100，其中，依照需求调整该多种食物100中各种食物100的比例，使得该容置腔体10中包括多种食物100。如图9所示，该容置腔体10内配置的推送机构30也可以连接驱动马达40。

如图10所示，本实用新型中，该混和腔体20也可以包括一加热机构21，该加热机构21配置在该混和腔体20的其中一段处，以对该混和食物200进行加热。

本实用新型中，该混和腔体20的截面可具有不同的形态，使得该混和食物200可形成不同的形状。如图11所示，该混和腔体20的截面呈花形，或者如图12所示，该混和腔体20的截面呈现一乌龟的形态。并且，该套体110的截面形态适配于该混和腔体20的截面的形态，使得所形成的该条状食物300也具有对应的截面形态。该条状食物300也可以进一步进行裁切或烹煮等，以符合食用者的需求。

如图13至图15所示，本实用新型中，还可在各容置腔体10靠近该混和腔体20的一段形成一成形腔体12，各容置腔体10的食物100在对应的成形腔体12内成形，成形的方式可以是加热、冷却或微波其中至少一种方式。其中，该成形腔体12具有特定的截面形态，且各容置腔体10的该成形腔体12的截面在组合后适配于该混和腔体20的截面形态。因此，当各容置腔体10的食物100在对应的成形腔体12内成形并输出到该混和腔体20进行组合后，各容置腔体10的食物100即可固定在该混和食物200的对应区域，使得该混和食物200的截面上不同的区域可对应到不同的食物100，而在视觉上有美观的效果。

如图14所示，其中，该至少一容置腔体10为五个容置腔体10，各容置腔体10的该成形腔体12的截面分别具有一花瓣状形态，各成形腔体12的花瓣状截面在组合后形成一梅花状形态，而适配于该混和腔体20的梅花状截面(如图15所示)，因此来自各容置腔体10的食物100在该混和食物200的截面上即可形成由五个花瓣区域组成的梅花状图案(如图16所示)。

本实用新型的优点在于应用至少一个可容置食物的容置腔体连通到一混和腔体，使用时将各容置腔体的食物推送进入该混和腔体，即可混和形成一混和食物，并且，通过该混和腔体的一端开口输出到一由食用材质制成的套体内，因此，形成一条状食物。通过本实用新型的方式，形成的条状食物其形态可以便于食用，因此，适用于喂食病人，并且，该条状食物包括多种不同的食物，因此，也兼顾了营养上的需要，并且，本实用新型也可以依照需求调配各种食物的混和比例，在制作上相当的方便。

综上所述，本实用新型人性化的体贴设计，相当符合实际需求。其具体改进现有技术的缺陷，相较于现有技术明显具有突破性的进步优点，确实具有功效的增进，且不易于达成。本实用新型未曾公开于国内与国外的文献与市场上，已符合专利法规定。

上述详细说明为针对本实用新型的一可行实施例的具体说明，但是，该实施例并非用以限制本实用新型的专利保护范围，凡未脱离本实用新型技艺精神所为的等效实施或变更，均应属于本实用新型的专利保护范围内。
